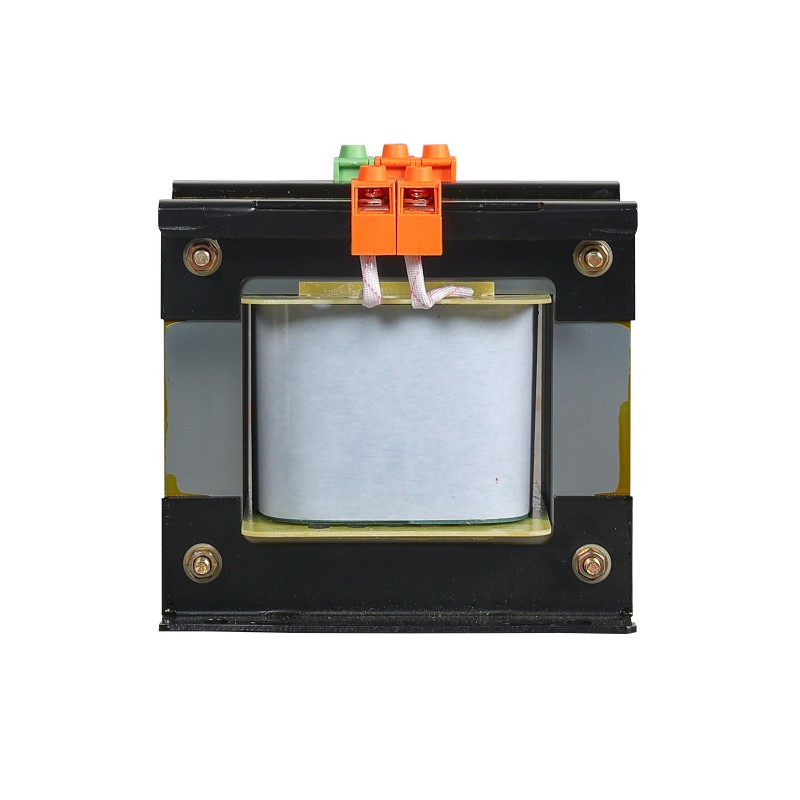

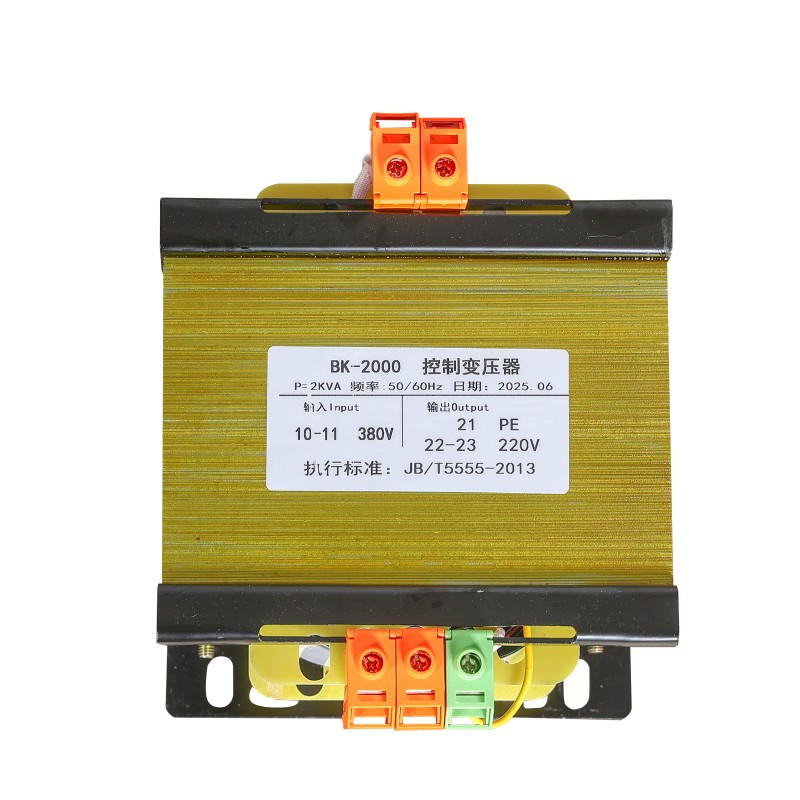

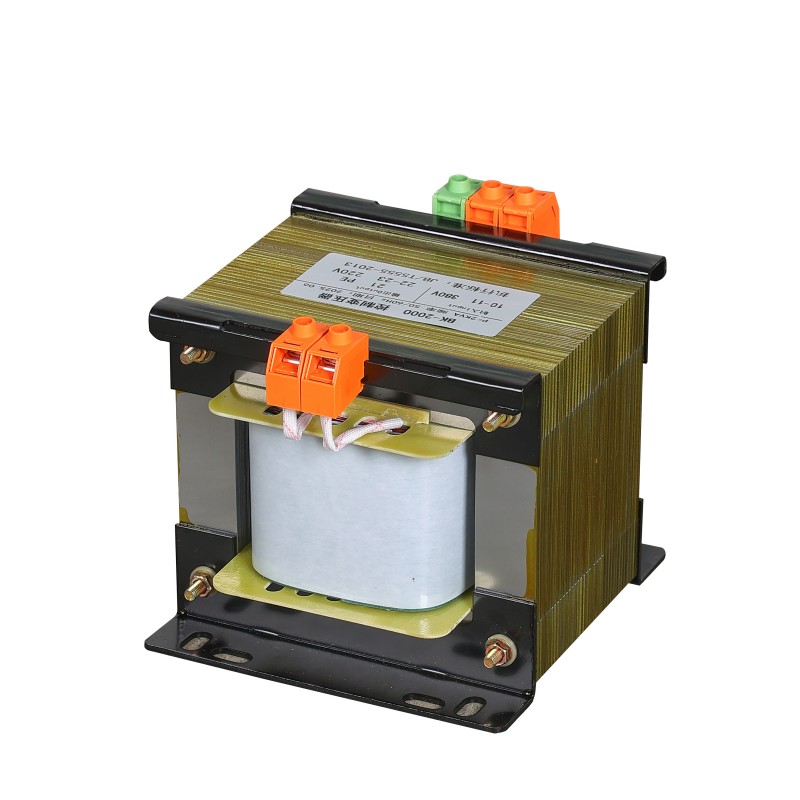

Transformador monofásico BK 220V

O transformador monofásico BK 220V é um transformador de controle do tipo isolamento clássico e amplamente utilizado. Ele foi especialmente projetado para vários cenários industriais, comerciais e laboratoriais, adequado para circuitos de controle de baixa tensão, fonte de alimentação para equipamentos de precisão e sistemas de iluminação de segurança, etc. A função principal é fornecer energia CA monofásica segura, estável e pura para esses cenários.

Este produto é fabricado com chapas de aço silício laminadas a frio de alta qualidade e enrolamentos de cobre puro, que são solidificados e formados por meio de um processo de impregnação a vácuo. Este projeto estrutural permite um desempenho excepcionalmente bom em operação real:

Baixa perda, baixo aumento de temperatura, forte desempenho de isolamento e capacidade de obter isolamento elétrico completo entre os terminais de entrada e saída. Ele pode filtrar com eficácia várias interferências na rede elétrica, fornecendo energia monofásica de 220 V pura e estável para sistemas de controle PLC, instrumentos de precisão, equipamentos de iluminação e outros pequenos dispositivos elétricos.

Introdução ao Princípio

O transformador monofásico BK220V pode alterar tanto a magnitude da tensão alternada quanto a magnitude da corrente alternada.

(1) A função de “transformação” do transformador pode aumentar ou diminuir a tensão alternada. Ignorando a perda de energia elétrica, a relação entre a tensão primária U1, a tensão secundária U2, o número de voltas no enrolamento primário N1 e o número de voltas no enrolamento secundário N2 é a seguinte:

U1/U2=N1/N2=n

É chamada de relação de espiras ou relação de tensão. Da equação acima, podemos ver:

① Quando o número de voltas do enrolamento secundário N2 for maior que o do enrolamento primário N1, a tensão secundária U2 será maior que a tensão primária U1. Ou seja, quando n = N1/N2 < 1, o transformador pode aumentar a tensão alternada, portanto um transformador com relação de tensão n < 1 é chamado de transformador elevador.

② Quando o número de voltas do enrolamento secundário N2 é menor que o do enrolamento primário N1, o transformador pode reduzir a tensão alternada. Portanto, quando n > 1, o transformador é chamado de transformador abaixador.

③ Quando o número de voltas do enrolamento secundário N2 é igual ao do enrolamento primário N1, o transformador não altera a magnitude da tensão alternada, ou seja, a tensão primária U1 é igual à tensão secundária U2. Embora este tipo de transformador não possa alterar a magnitude da tensão, ele pode isolar eletricamente os circuitos primário e secundário, portanto, um transformador com n = 1 é comumente usado como transformador de isolamento.

(2) Função "Transformação Atual"

Um transformador não só pode alterar a magnitude da tensão alternada, mas também pode alterar a magnitude da corrente alternada. Como o transformador tem muito pouca perda de energia e pode ser ignorado, a potência de entrada P1 e a potência de saída P2 do transformador são iguais, ou seja: P1=P2

U1-11=U2-12

U1/U2=12/11

A partir da equação acima, pode-se observar que as tensões primária e secundária do transformador são inversamente proporcionais às correntes primária e secundária. Se a tensão secundária for aumentada, a corrente secundária diminuirá, e se a tensão secundária for reduzida, a corrente secundária aumentará. Em resumo, para um transformador, quanto mais espiras na bobina, maior será a tensão em ambas as extremidades e menor será a corrente que flui através dela. Por exemplo, em um determinado transformador de potência, está marcado “tensão de entrada 220 V, tensão de saída 6 V”. Então a razão entre o número de voltas dos enrolamentos primário e secundário deste transformador é n = 220/6 = 110/3 = 37. Quando este transformador está conectado ao circuito, a corrente que sai do enrolamento secundário é 37 vezes a que flui para o enrolamento primário.

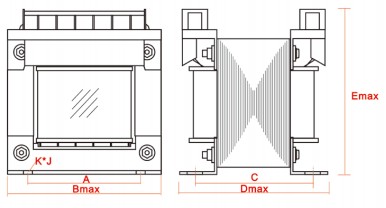

Parâmetros detalhados

Vantagem de preço

A vantagem do transformador monofásico BK220V é, em termos simples, que ele encontrou o “meio-termo” mais prático entre produtos padrão e personalizados.

Nossa fábrica em Yibaling começou fabricando modelos de transformadores padrão. Portanto, compramos grandes quantidades de chapas de aço silício e fios de cobre em lotes e compramos esses materiais a granel.

Como resultado, o custo pode ser controlado. Ao mesmo tempo, estamos familiarizados com a linha de produção do modelo padrão e nossos trabalhadores são altamente eficientes, o que dá ao nosso modelo padrão uma vantagem natural de preço.

Porém, o transformador monofásico modelo padrão BK220V não é adequado para todos os ambientes. Muitas fábricas têm condições especiais - talvez o espaço no gabinete seja um pouco limitado ou seja necessária uma tensão de saída incomum. Nossa fábrica em Yibaling não solicitará que você pague uma alta taxa de desenvolvimento por um design completamente novo do zero.

Nossos engenheiros trabalham na plataforma madura existente, verificaram o transformador para fazer ajustes: como ajustar a potência dentro das especificações existentes, alterar a direção do terminal de conexão ou ajustar o invólucro de acordo com o tamanho do seu gabinete.

Os materiais do núcleo, como chapas de aço silício e impregnação a vácuo, não são alterados, portanto, podem resolver seus problemas reais sem serem escandalosamente caros, e a entrega também é rápida.

Entretanto, em comparação com o mercado: em comparação com aqueles produtos de marca baratos e não verificados, utilizamos materiais genuínos de qualidade industrial, passamos por uma inspeção completa ao sair da fábrica, visando estabilidade e durabilidade a longo prazo; em comparação com essas marcas internacionais, não temos nenhuma marca premium e procedimentos de importação complexos, o preço é razoável e a resposta é rápida; em comparação com projetos personalizados completamente novos que exigem fabricação de moldes, nossa solução de "ajuste fino" Yibaling pode ajudá-lo a economizar uma taxa única de engenharia significativa e um longo tempo de espera.
