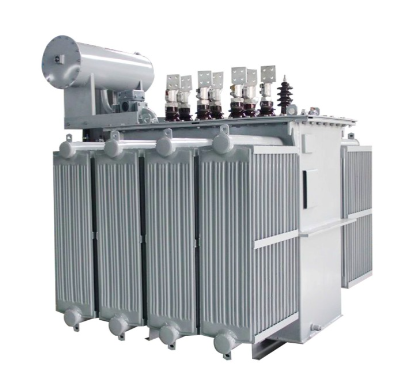

O que é um transformador de distribuição S11 e por que ele é importante?

Um transformador de distribuição S11 é um transformador de distribuição trifásico imerso em óleo projetado para reduzir a energia de média tensão – normalmente 10kV ou 6kV – para os níveis de baixa tensão usados ​​por fábricas, edifícios e comunidades. Disponível em tipos de tanque totalmente selado e conservador, é uma atualização direta da antiga série S9, proporcionando menores perdas e melhor economia operacional.

O que torna o S11 diferente dos modelos anteriores?

Comparado com a série S9, o S11 reduz a perda sem carga em cerca de 30% e a corrente sem carga em 50% –70%. Isso não é uma melhoria pequena – é uma diferença significativa no custo operacional, dia após dia, ano após ano.

Por que isso importa?

Porque os transformadores não dormem. Eles funcionam 24 horas por dia, 7 dias por semana, 365 dias por ano. Um transformador que desperdiça menos energia em modo inativo economiza dinheiro todos os dias. Ao longo de uma vida útil de 20 a 30 anos, essas economias somam um valor substancial.

Resumindo: o S11 oferece a confiabilidade de um transformador imerso em óleo com eficiência significativamente melhor do que os modelos que substituiu.

Como umTransformador de distribuição S11Funciona

O princípio operacional é a indução eletromagnética – o mesmo de qualquer transformador – mas o S11 possui diversas melhorias de design que aumentam a eficiência e a confiabilidade.

Passo 1 – O núcleo

O núcleo é feito de aço silício de grão orientado laminado a frio de alta qualidade, montado com uma estrutura de junta sobreposta totalmente esquadrada de 45°. Este projeto minimiza a resistência magnética e as perdas por correntes parasitas. Alguns modelos utilizam um núcleo enrolado construído com equipamento especializado, criando um circuito magnético fechado sem juntas de topo – o que reduz ainda mais as perdas e o ruído.

Passo 2 – Os enrolamentos

O transformador utiliza enrolamentos de cobre com isolamento aprimorado e materiais de peças ativas. A estrutura de suporte da bobina foi projetada para oferecer alta estabilidade, melhorando a confiabilidade operacional.

Passo 3 – O tanque selado

Em vez de um tanque conservador tradicional, muitos modelos S11 usam um tanque de óleo corrugado com construção totalmente vedada. As ondulações se expandem e contraem com as mudanças de temperatura do óleo, compensando automaticamente a variação de volume. Isso significa que o óleo fica permanentemente vedado do ar, evitando a entrada de umidade e retardando a oxidação do óleo.

Passo 4 – Resfriamento

O resfriamento é ONAN – Oil Natural Air Natural. Sem ventiladores, sem bombas, sem peças móveis extras. O transformador depende da convecção natural através das paredes corrugadas do tanque para dissipar o calor.

O resultado: um transformador que funciona de forma eficiente, permanece vedado e requer manutenção mínima.

Tipos e classificações comuns de transformadores S11

A série S11 está disponível em uma ampla faixa de capacidade, normalmente de 10kVA a 2500kVA.

Por queTransformadores de distribuição S11Matéria

Porque um transformador que desperdiça menos energia e dura mais é um transformador que economiza dinheiro.

Aqui está o que torna o S11 uma escolha sólida para redes de distribuição:

1. Redução da perda sem carga

O núcleo escalonado e o aço silício de alta qualidade reduzem a perda sem carga em cerca de 30% em comparação com a série S9. Para um transformador que funciona 24 horas por dia, 7 dias por semana, isso representa uma economia real e mensurável.

2. Corrente sem carga reduzida

A corrente sem carga é reduzida em 50%–70%, melhorando o fator de potência e reduzindo as perdas a montante.

3. Construção totalmente selada

O tanque corrugado é totalmente vedado – sem respiro, sem conservador. O óleo não entra em contato com o ar, o que significa que o óleo isolante envelhece mais lentamente, preservando sua rigidez dielétrica ao longo da vida útil do transformador.

4. Menor ruído

Os níveis de ruído são reduzidos em 5 10 dB em comparação com designs anteriores, tornando o S11 mais adequado para instalação perto de áreas residenciais.

5. Longa vida útil

Como o óleo é vedado contra ar e umidade, o sistema de isolamento do transformador se degrada mais lentamente. O S11 foi projetado para 20 a 30 anos de serviço com manutenção mínima.

6. Baixa manutenção

Sem amostragem de óleo, sem reabastecimento, sem manutenção do conservador. O design totalmente vedado significa que a manutenção de rotina é amplamente limitada à limpeza externa e à inspeção periódica.

7. Ampla gama de aplicações

Os transformadores S11 são adequados para fábricas, minas, plantas petroquímicas, distribuição industrial e agrícola e aplicações de energia e iluminação.

Escolhendo o transformador S11 certo

A seleção de um transformador S11 requer capacidade, tensão e condições ambientais adequadas à sua aplicação.

Passo 1 — Determine sua carga

Some o consumo de energia de todos os equipamentos que serão conectados. Aplique uma margem de segurança – normalmente de 20 a 30% para expansão futura.

Classificações padrão S11: 10, 20, 30, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500 kVA.

Passo 2 — Especifique as tensões primárias e secundárias

Passo 3 — Escolha o grupo de conexão

Dyn11 — recomendado para a maioria das aplicações. A conexão delta de alta tensão fornece um caminho para correntes harmônicas e melhora a capacidade de curto-circuito.

Yyn0 — mais simples, mas menos adequado para cargas desequilibradas.

Passo 4 — Verifique o ambiente de instalação

Passo 5 — Considere o tipo de tanque

Totalmente vedado (tanque corrugado) — recomendado para a maioria das aplicações. Sem contato com o ar e o óleo, envelhecimento mais lento do óleo e manutenção mínima.

Tanque conservador — design tradicional com conservador de óleo e respiro. Requer verificações e manutenção periódicas do nível de óleo.

Passo 6 — Confirme os acessórios de proteção

Para aplicações críticas, considere:

Relé de gás e dispositivo de alívio de pressão (para unidades maiores)

Monitor de temperatura com contatos de alarme remotos

Relé Buchholz para detecção de falhas

Considerações Finais

O transformador de distribuição imerso em óleo S11 representa uma melhoria significativa de eficiência em relação aos modelos S9 e S10 anteriores. Com perda sem carga reduzida em cerca de 30% e corrente sem carga reduzida em 50% a 70%, ele oferece custos operacionais mais baixos e melhor confiabilidade do que os modelos que substituiu.

O que torna o S11 particularmente prático é a sua construção totalmente vedada. Ao isolar o óleo do ar e da umidade, o design do tanque selado retarda o envelhecimento do óleo, prolonga a vida útil do isolamento e praticamente elimina a manutenção de rotina. Para instalações externas em locais remotos, esta é uma vantagem significativa.

O S11 não é o transformador mais novo do mercado. Ele foi substituído em eficiência pelo S13, S20 e designs mais recentes. Mas continua sendo um equipamento comprovado, confiável e econômico para milhões de instalações em todo o mundo.

Para projetos onde o orçamento e a confiabilidade são importantes – atualização de um transformador antigo, substituição de uma unidade com falha ou construção de uma nova rede de distribuição com restrições de custos realistas – o S11 ainda é uma escolha sólida e sensata.

Não possui as perdas mais baixas de qualquer transformador já fabricado. Mas tem perdas significativamente mais baixas do que o S9 que substituiu – e essa diferença aparece na conta de electricidade, mês após mês, ano após ano.
