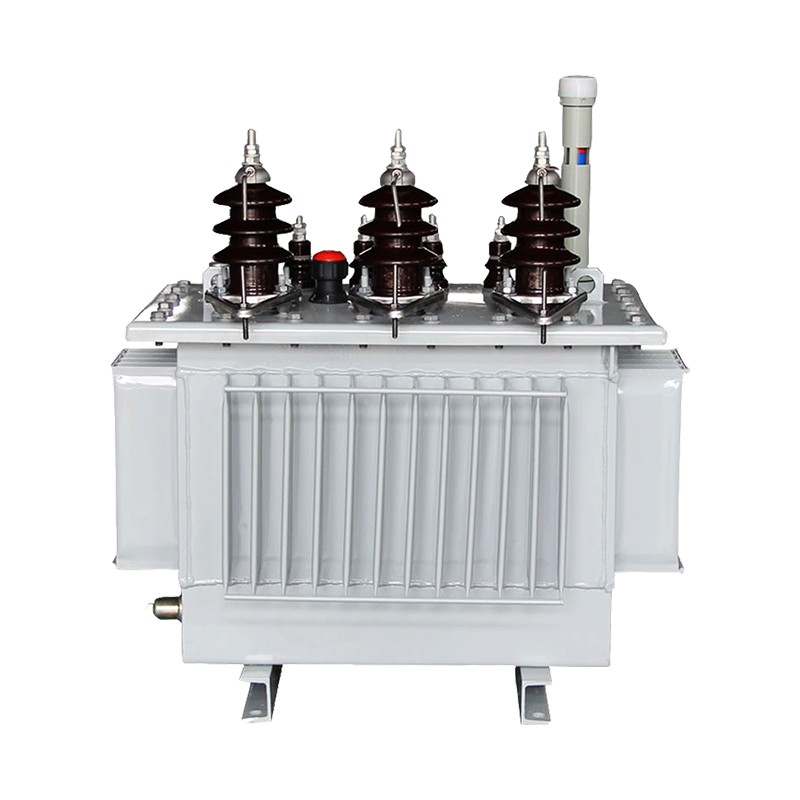

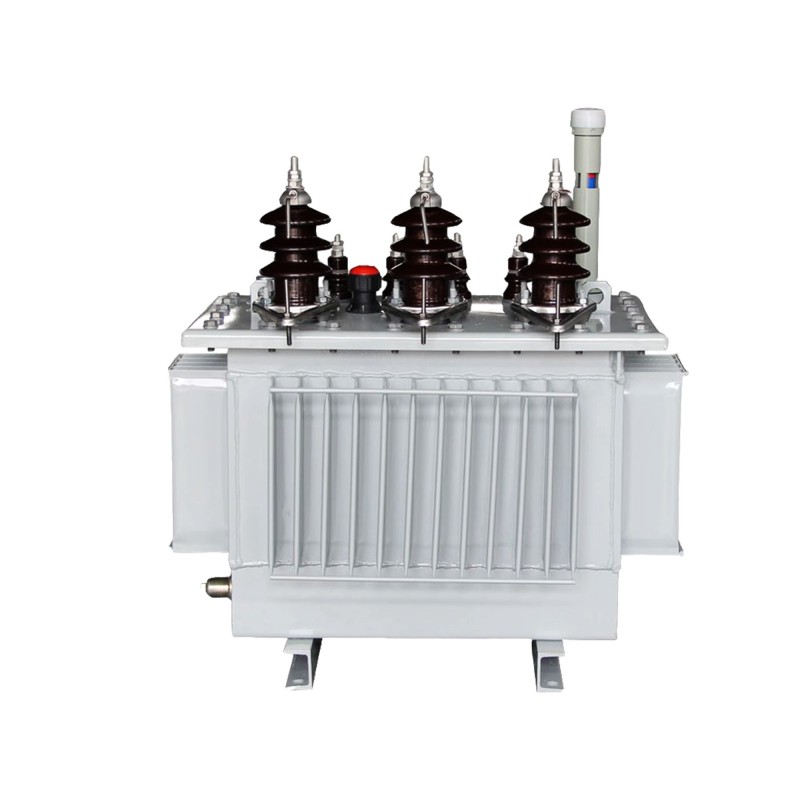

Fornecedor OEM de transformadores imersos em óleo

Como fabricante e fornecedor de vários tipos de transformadores, a gama de produtos da Yibaling inclui transformadores imersos em óleo. Com nossa ampla experiência e capacidades técnicas avançadas e abrangentes, somos capazes de atender aos requisitos personalizados e fornecer serviços OEM completos.

O que é um transformador imerso em óleo?

Um transformador imerso em óleo é um transformador de potência clássico no qual o núcleo e os enrolamentos estão completamente submersos em óleo isolante especial. O óleo isolante é o componente principal, desempenhando múltiplas funções críticas:
Em primeiro lugar, serve como um meio isolante eficiente para evitar falhas internas de alta tensão;
Em segundo lugar, atua como refrigerante, dissipando efetivamente o calor gerado durante a operação por meio de convecção e dispositivos de refrigeração externos (como radiadores e ventiladores), permitindo ao transformador lidar com grandes capacidades e altas tensões;
Simultaneamente, suprime arcos elétricos e protege os componentes metálicos da oxidação.

Estrutura do Produto

A estrutura principal do transformador é um “conjunto núcleo-enrolamento” selado dentro de um tanque de óleo, que é preenchido com óleo isolante. Acima do tanque há um reservatório de óleo para regular a expansão e contração do volume de óleo causada pelas mudanças de temperatura.
Por segurança, também são instalados um relé de gás e uma válvula limitadora de pressão - o primeiro pode detectar o gás gerado por falhas internas, e o segundo libera pressão automaticamente quando a pressão é muito alta.

Escopo de aplicação do produto

Este tipo de transformador imerso em óleo é amplamente utilizado. Possui grande capacidade, alta tensão, pode suportar sobrecargas, tecnologia madura e longa vida útil. Sempre foi a “força principal” em subestações e usinas.
Portanto, geralmente é utilizado em áreas externas ou em instalações de distribuição de energia com medidas de prevenção de incêndio.
Enquanto estiver em áreas internas ou locais com altos requisitos de incêndio,transformadores do tipo secosão mais comumente usados ​​- embora tenham uma capacidade um pouco menor, não necessitam de óleo, não necessitam de manutenção e são mais resistentes ao fogo.
Ambos possuem características próprias e trabalham juntos para garantir o funcionamento estável da rede elétrica.

Como funciona o transformador imerso em óleo？

O princípio de funcionamento de um transformador imerso em óleo é a colaboração da indução eletromagnética e do sistema de isolamento resfriado a óleo. Suas funções principais envolvem dois aspectos:

1. Conversão eletromagnética

A corrente CA entra no enrolamento primário, gerando um campo magnético no núcleo de ferro. Este campo magnético induz tensão no enrolamento secundário e a produz, ao mesmo tempo que consegue a regulação da tensão através da relação de voltas do enrolamento.

2. Garantia chave do sistema de petróleo

Este é o mais diferente detransformadores do tipo seco:
● Isolamento: A capacidade isolante do óleo é muito mais forte que a do ar, isolando efetivamente os componentes de alta tensão e evitando arcos internos.
● Dissipação de calor: O calor gerado durante a operação é primeiro transferido para o óleo, que aquece e sobe, colidindo com a parede do tanque de óleo ou tubos de dissipação de calor e esfriando e afundando, formando convecção natural e removendo continuamente o calor. Grandes transformadores também utilizam bombas de óleo para melhorar a circulação, resultando em melhor dissipação de calor.
● Proteção e monitoramento: O óleo não apenas retarda o envelhecimento do material e inibe a propagação do arco, mas também atua como um “meio de diagnóstico”. Se houver aquecimento ou descarga anormal no interior, gases específicos (como hidrogênio e acetileno) se dissolverão no óleo.
Ao testar regularmente amostras de óleo, perigos potenciais podem ser detectados antecipadamente.
Portanto, o transformador imerso em óleo possui, na verdade, um sistema integrado de “isolamento - dissipação de calor - monitoramento” à base de óleo, além do núcleo de conversão eletromagnética. É por isso que pode se tornar um equipamento chave na rede elétrica que realiza tarefas de transmissão de energia de alta tensão e grande capacidade.

Compare com transformador seco

Como realizar a personalização OEM？

Definir os requisitos do cliente

Determine os principais parâmetros garantidos do transformador, incluindo capacidade, tensão, impedância de curto-circuito (UK%), perda sem carga (PO) e perda de carga (PK).

Selecione matérias-primas e requisitos de processo

Essencial: Use chapas de aço silício de grau especificado, como Nippon Steel 27ZH100, ou chapas de aço silício 30QG120 domésticas equivalentes, de alta permeabilidade e baixa perda de grãos orientados.
Enrolamentos: Os condutores utilizam cobre isento de oxigênio T2, com fio de cobre plano envolto em papel isolante; o isolamento entre voltas usa papel de cabo com 0,08 mm de espessura.
Óleo Isolante: Use óleo isolante mineral naftênico nº 25. Deve passar por tratamento de desgaseificação e desidratação antes do embarque, com tensão de ruptura ≥50kV.

Definir padrões de impermeabilização externa

Aplique um primer epóxi rico em zinco + processo de revestimento de acabamento de poliuretano acrílico na superfície externa do tanque para melhorar o desempenho de impermeabilização externa de transformadores imersos em óleo.

Serviço de transporte marítimo

Como uma fábrica com ampla experiência em exportação, a Zhejiang Yibaling Power Equipment Co., Ltd. emprega métodos exclusivos de transporte e embalagem para envio de produtos.
A embalagem e o transporte de transformadores imersos em óleo seguem procedimentos padronizados rigorosos, com o foco principal na proteção do corpo principal, do óleo isolante e dos componentes auxiliares contra danos, ao mesmo tempo que se adaptam a vários cenários de transporte.
A embalagem é dividida em corpo principal e componentes acessórios. Para transporte terrestre de curta distância, o corpo principal é primeiro envolto em filme plástico à prova de umidade sobre o tanque de óleo e, em seguida, protegido com tecido espesso ou lona impermeável. Todas as áreas críticas – interfaces de flange, terminais de buchas, etc. – são equipadas individualmente com tampas protetoras de plástico e vedações de borracha.
As operações de carga/descarga durante o transporte devem utilizar guindastes ou empilhadeiras, respeitando rigorosamente os pontos de içamento e ranhuras dos garfos marcados. Mantenha o transformador horizontalmente com um ângulo de inclinação não superior a 15°. É estritamente proibido enganchar partes vulneráveis.

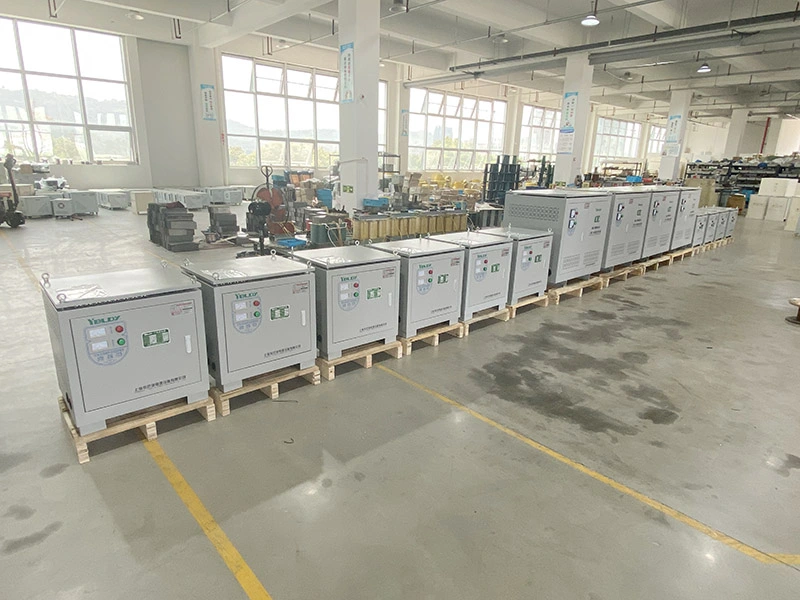

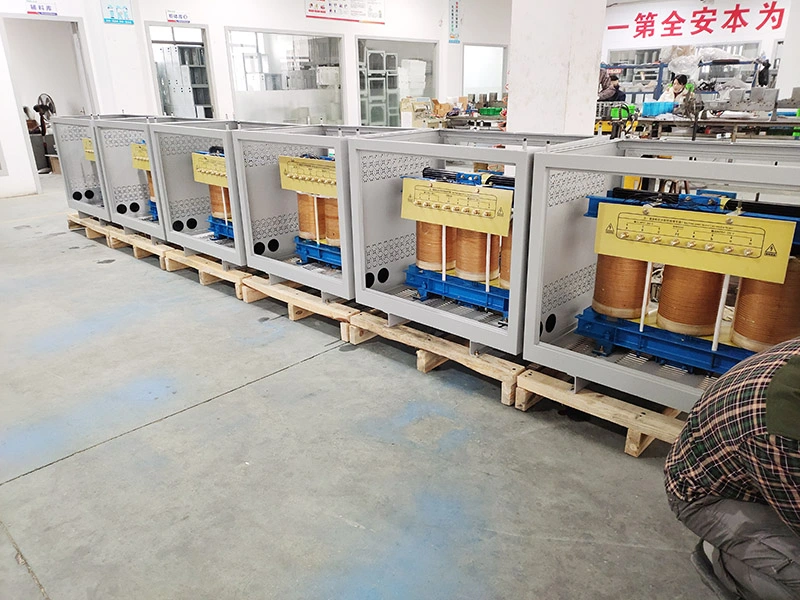

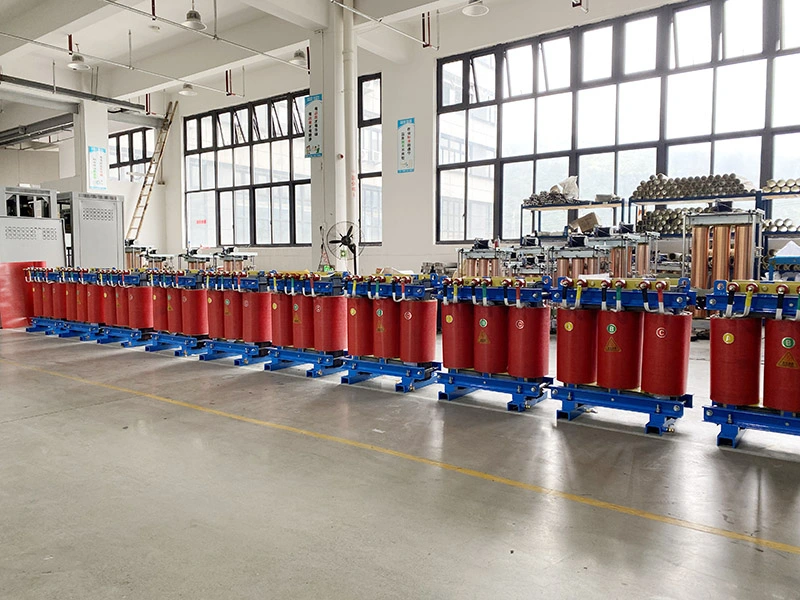

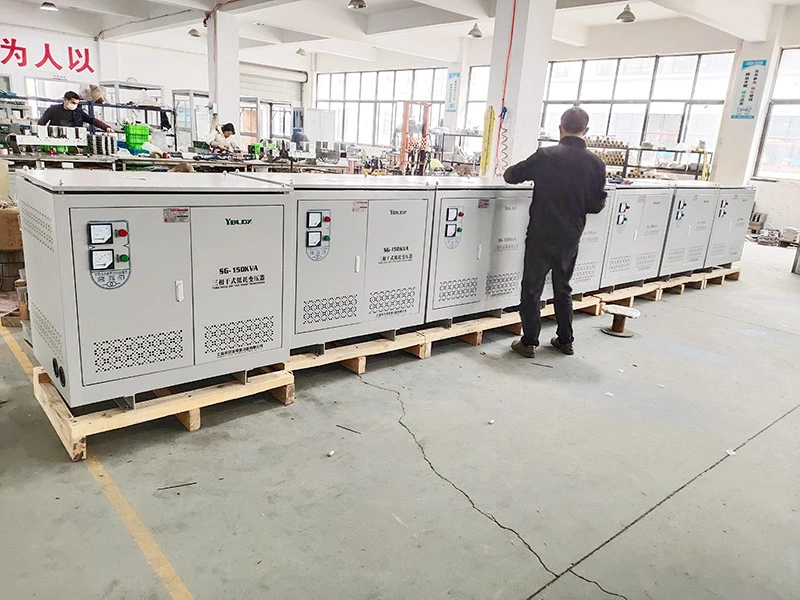

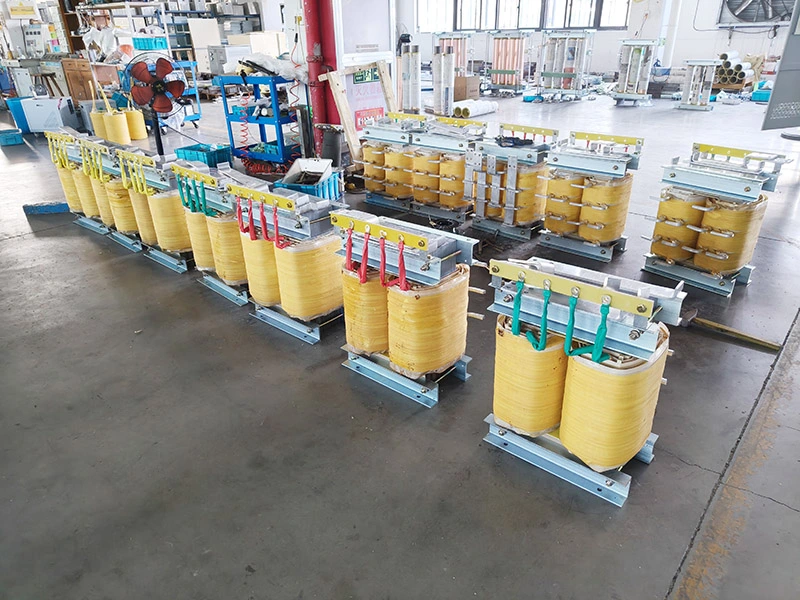

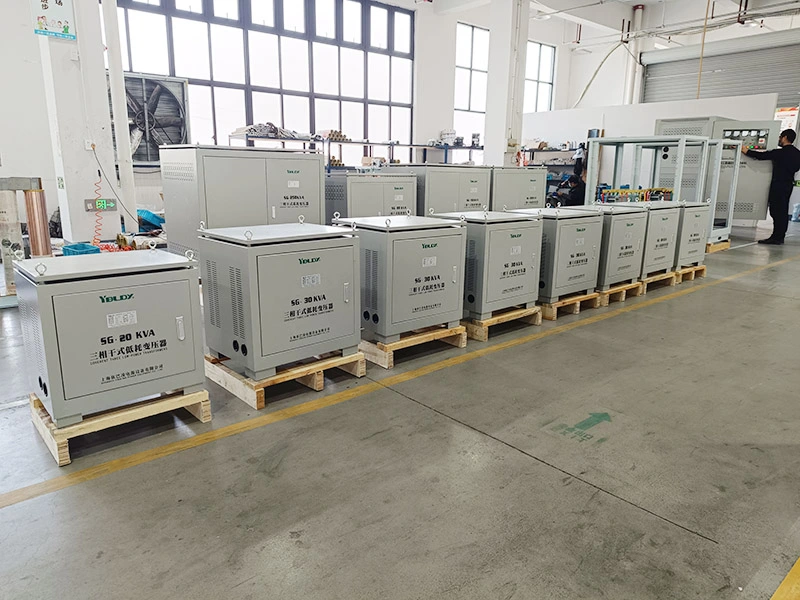

Nosso Armazém

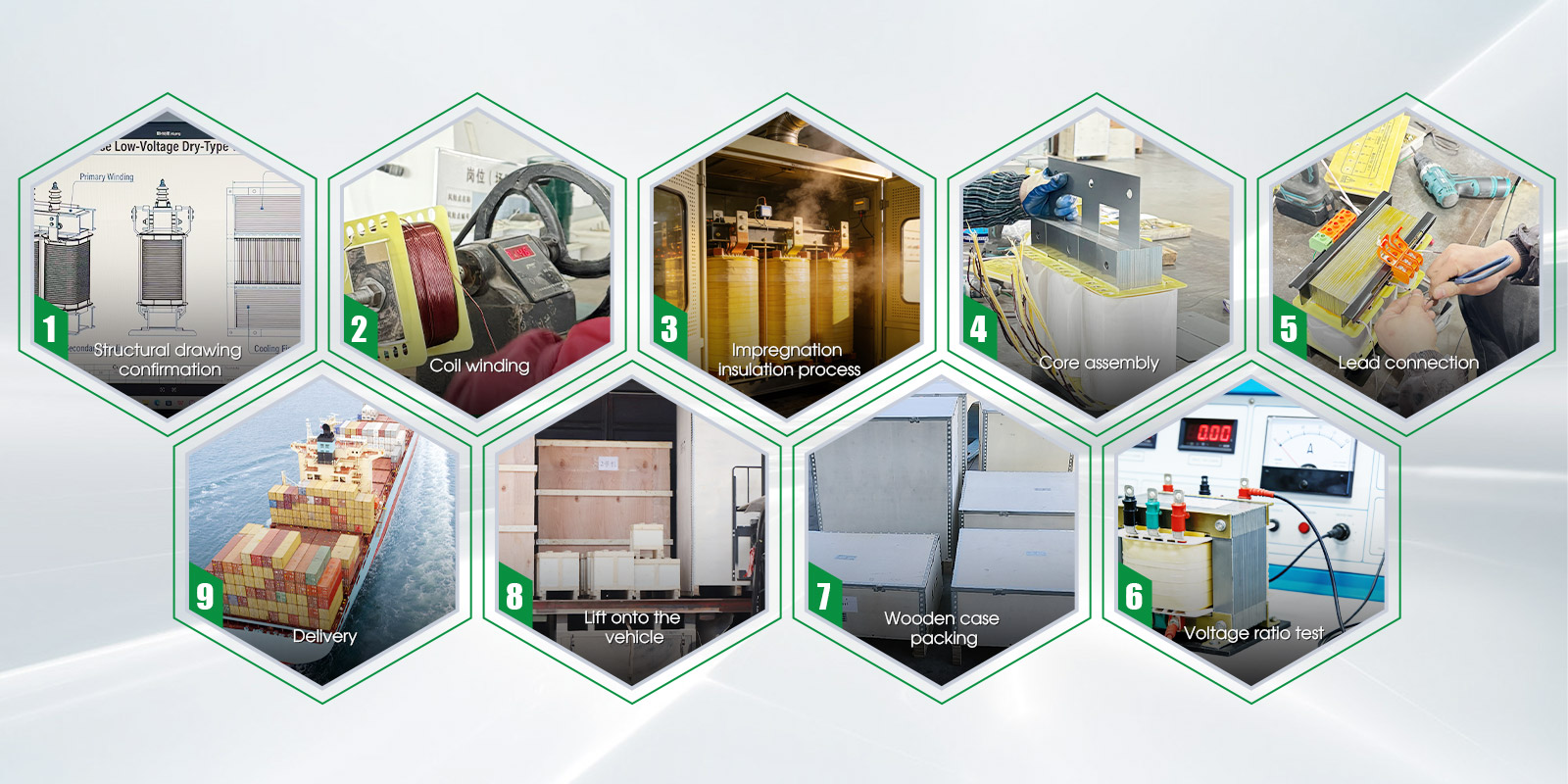

Processo de Produção

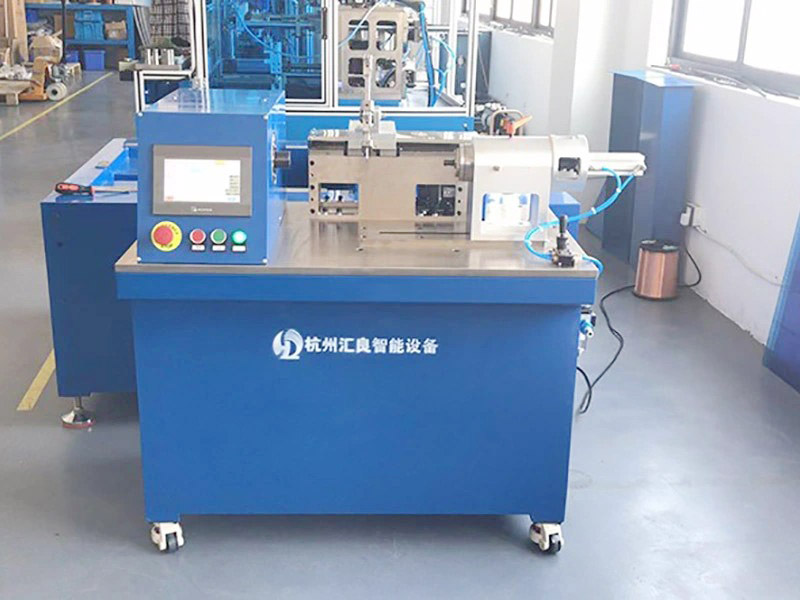

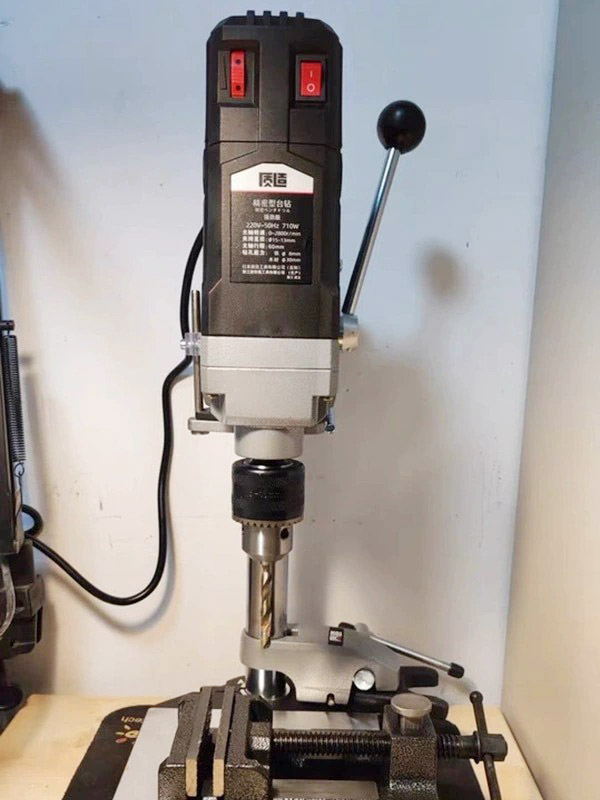

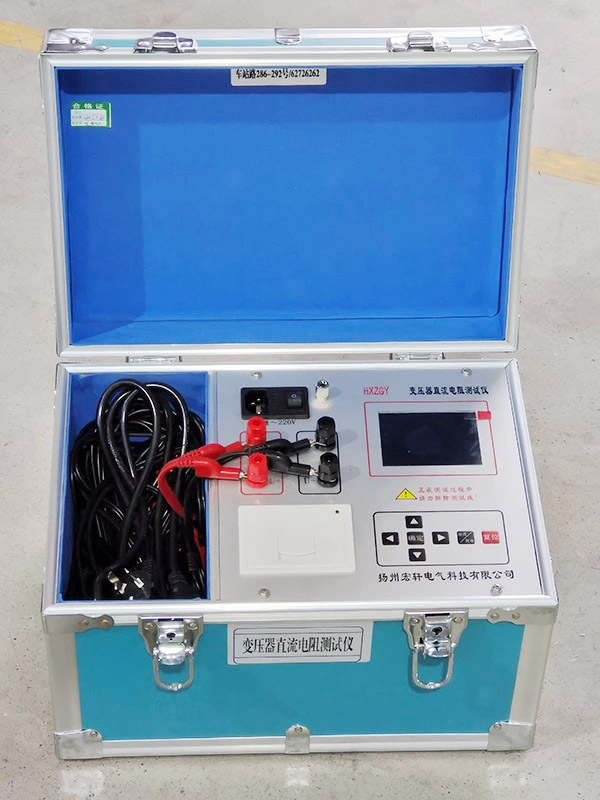

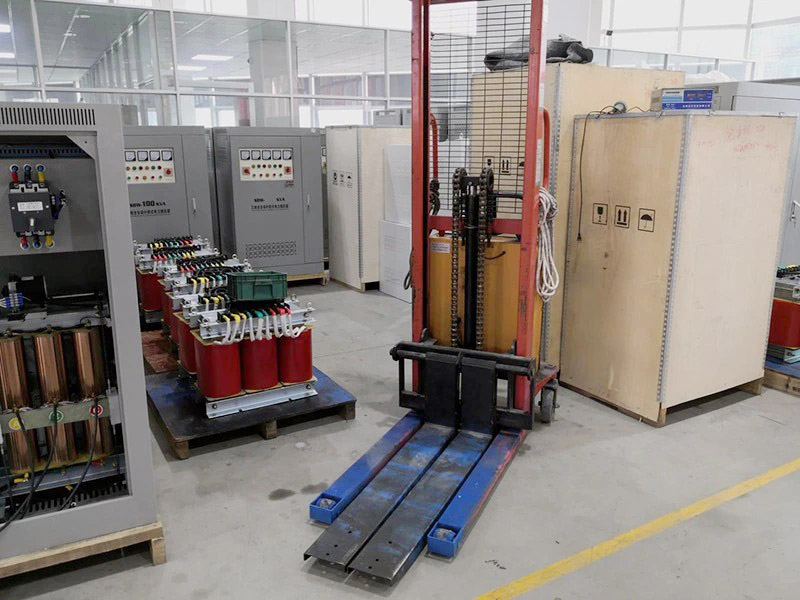

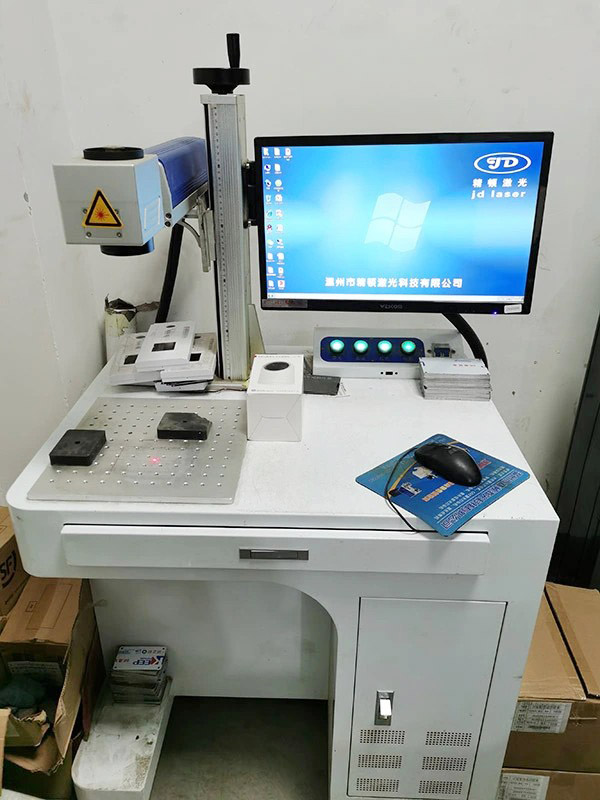

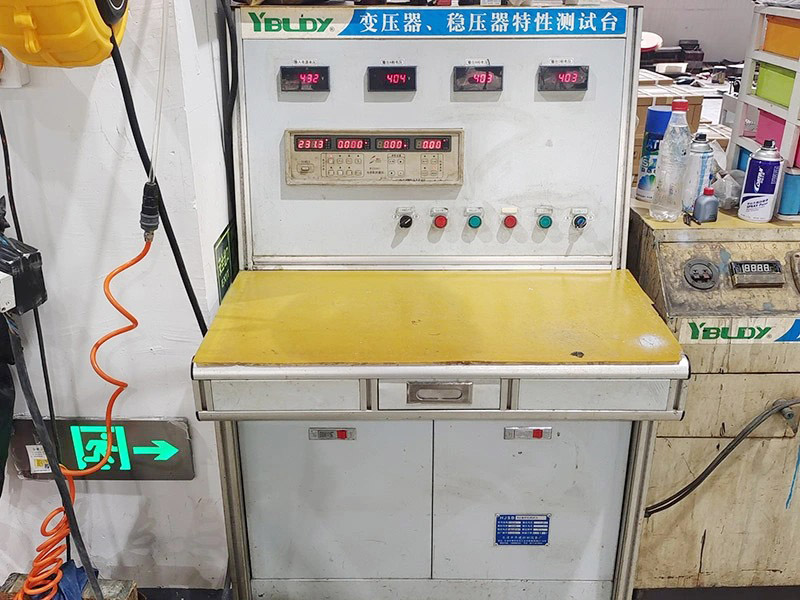

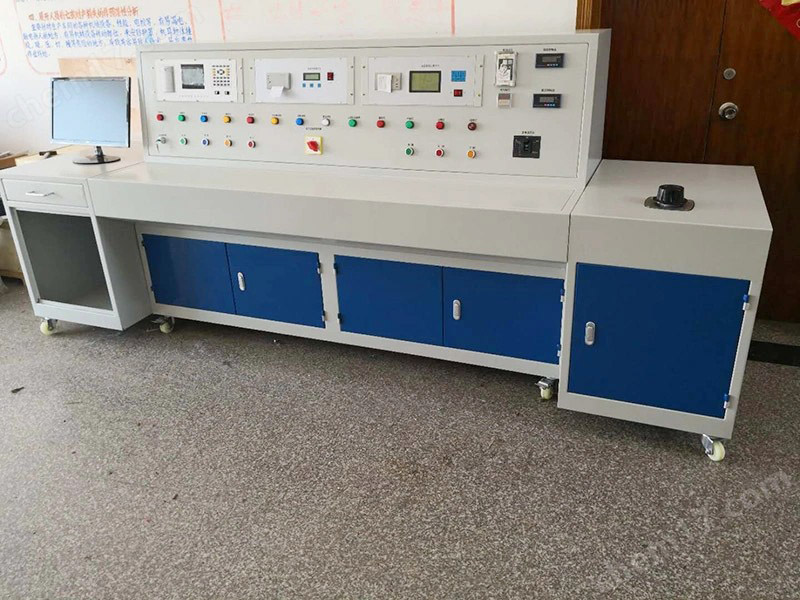

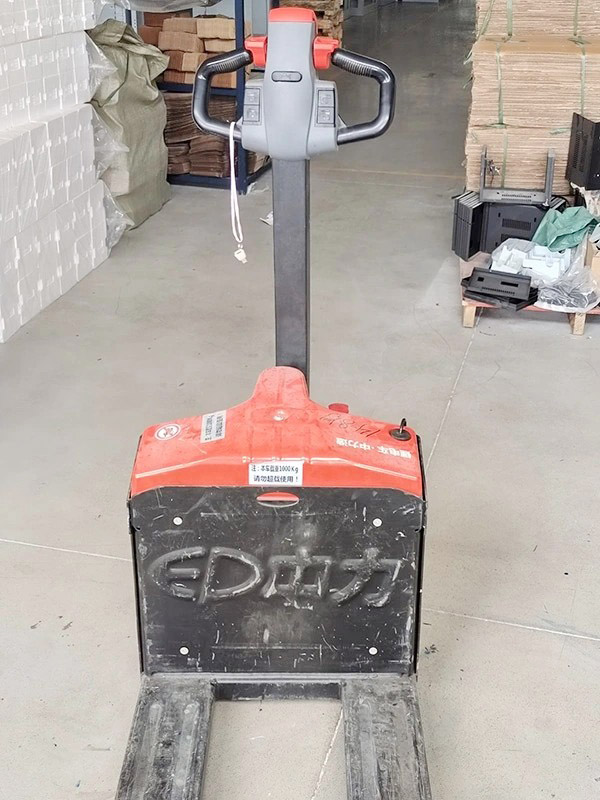

Equipamento de produção

Certificado

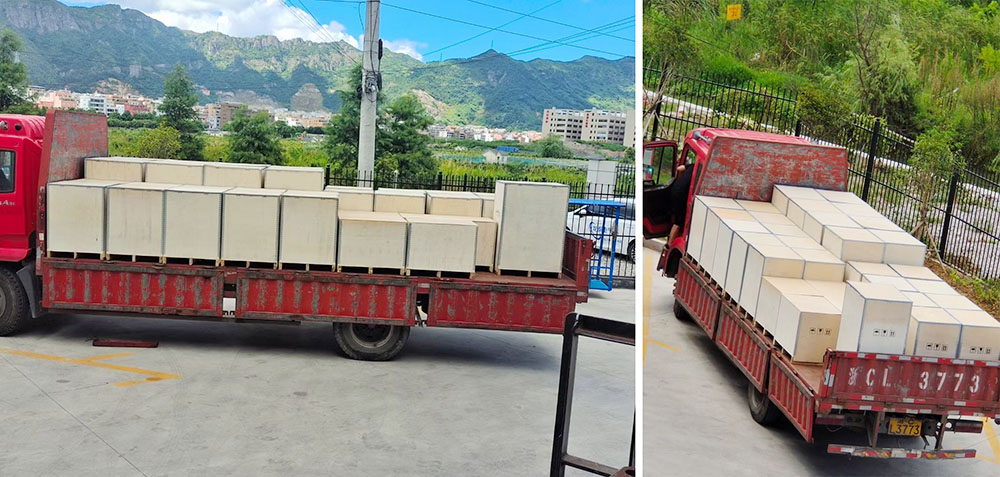

Remessa
