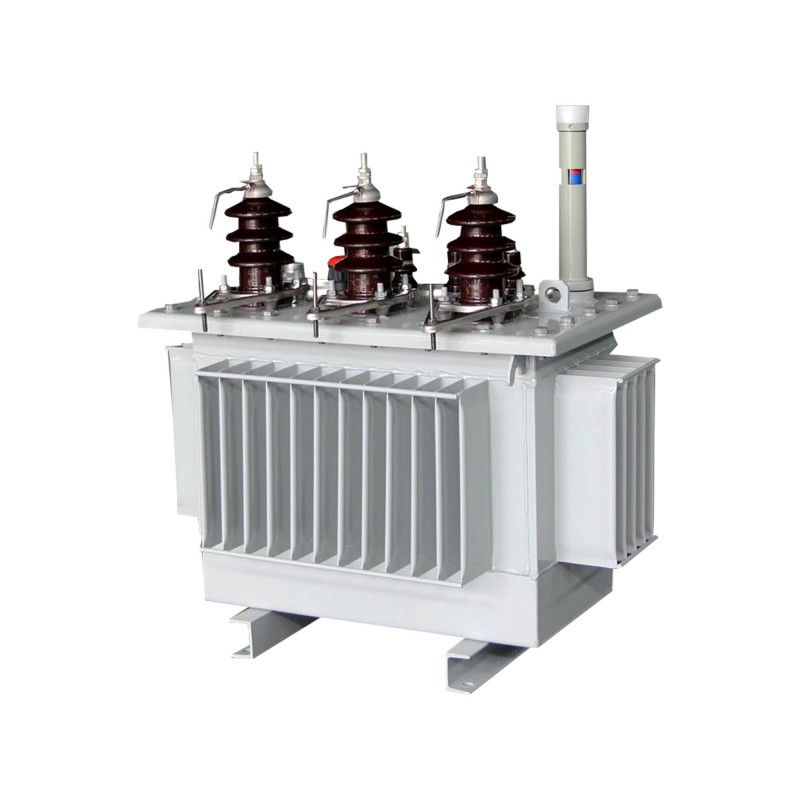

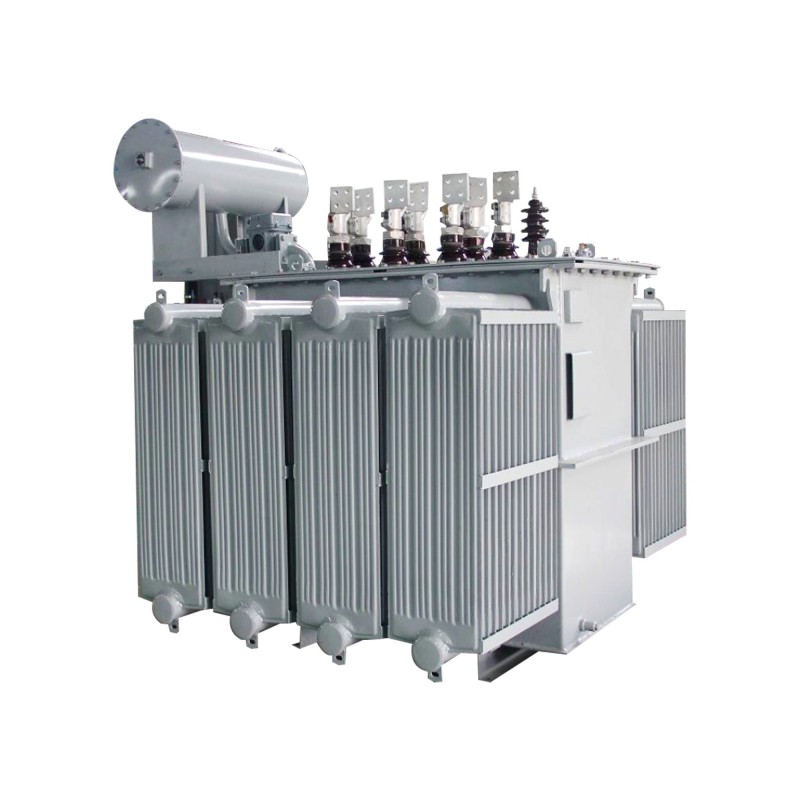

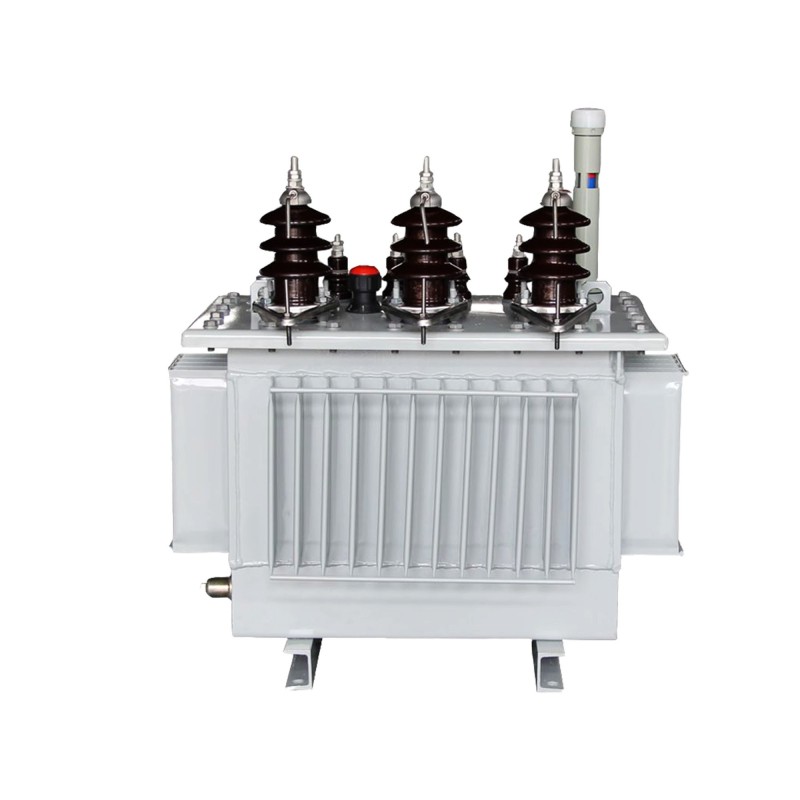

Transformador de distribuição imerso em óleo S13

O transformador de distribuição de energia imerso em óleo S13 é um transformador de distribuição de energia imerso em óleo trifásico produzido pela Yibaling Factory.

É um equipamento de energia trifásico que alcançou atualizações importantes de desempenho com base em uma estrutura tradicional confiável.



As principais vantagens refletem-se em duas melhorias direcionadas:

O corpo do transformador de distribuição de energia imerso em óleo S13 adota uma nova estrutura de isolamento e design de reforço mecânico.

Por exemplo, ao melhorar o sistema de compressão do enrolamento, usando almofadas de isolamento de alta resistência e adotando um melhor método de fixação do fio condutor, isso melhora significativamente a estabilidade do transformador de distribuição de energia imerso em óleo S13 quando sujeito a correntes repentinas de curto-circuito, reduzindo assim o risco de falhas e garantindo a resiliência da operação da rede elétrica.

O núcleo do núcleo de ferro do transformador de distribuição de energia imerso em óleo S13 é feito de alta permeabilidade magnética e chapas de aço silício orientadas laminadas a frio de alta qualidade e baixa perda (como 30ZH120 ou materiais semelhantes) e é montado usando uma junta escalonada processo de junta chanfrada completa.

Esta combinação minimiza a resistência magnética e as perdas por correntes parasitas no núcleo de ferro, resultando em uma redução significativa na perda sem carga (Po) e na perda de carga (Pk) do transformador.

perfil de companhia

Condição de trabalho

1. Altitude

O projeto padrão do transformador de distribuição imerso em óleo S13 é aplicável a áreas com altitude não superior a 1000 metros. Quando a altitude do local de instalação excede este limite, devido ao ar rarefeito, a eficiência de dissipação de calor diminuirá e a resistência do isolamento externo será reduzida.

Neste caso, a capacidade deve ser reduzida de acordo com as normas nacionais de utilização, podendo ser necessário corrigir a distância de isolamento. De modo geral, para cada 100 metros de aumento de altitude, sugere-se que a capacidade de carga contínua recomendada do transformador seja reduzida em aproximadamente 0,3-0,5%.

2. Temperatura ambiente

As condições normais de temperatura ambiente de operação para o transformador de distribuição imerso em óleo S13 são as seguintes:

Temperatura máxima: +40℃. Esta temperatura é a temperatura em um ambiente sombreado e bem ventilado, e não a temperatura da superfície do equipamento sob luz solar direta.

Temperatura média máxima mensal: não superior a +30℃.

Temperatura média anual máxima: não superior a +20℃.

Temperatura mínima exterior: não inferior a -25℃. No ambiente de temperatura mais baixa, é necessário garantir que o óleo isolante usado para o transformador de distribuição imerso em óleo S13 tenha desempenho correspondente em baixa temperatura (como um ponto de congelamento inferior à temperatura ambiente) para garantir a partida e a circulação normais.

Vantagem Central

Comparado com produtos similares no mercado com a mesma especificação, a principal vantagem do transformador de distribuição imerso em óleo S13 reside na obtenção de um avanço sinérgico no nível de eficiência energética, economia de ciclo de vida completo e confiabilidade operacional.

1. Nível de eficiência energética

O transformador S13 atinge uma redução de 25% a 30% na perda sem carga e uma redução de 10% a 15% na perda de carga em comparação com o transformador de distribuição imerso em óleo S11, atendendo totalmente ao padrão nacional de eficiência energética de primeiro nível.

Além disso, opera silenciosamente, com ruído controlado em 45 decibéis, e possui maior capacidade de sobrecarga e resistência ao impacto anti-curto-circuito.

E o tanque de óleo totalmente selado e o melhor sistema de isolamento tornam a manutenção conveniente e a vida útil mais longa.

2. Desempenho de alto custo

Para os clientes, isso significa diretamente economia nos custos de eletricidade. Tomando como exemplo um transformador de 1000kVA comumente usado, o transformador de distribuição imerso em óleo S13 pode economizar aproximadamente 12.000 kWh de eletricidade por ano.

3. Desempenho em tempo de execução

Ao mesmo tempo, o design é muito prático:

Estrutura compacta, alto nível de proteção (IP55), capaz de operação estável em espaços com espaço limitado, ambientes especiais de novas centrais de energia ou áreas costeiras úmidas.

O óleo é ecologicamente correto e seguro e está equipado com proteção de dupla pressão e proteção de gás.

Perguntas frequentes

P: Em comparação com os modelos mais antigos (como os transformadores de distribuição imersos em óleo S9, S11), quais são as principais vantagens econômicas e de eficiência energética do transformador de distribuição imerso em óleo S13?

R: A principal vantagem está no design avançado do núcleo e na melhoria da eficiência energética. O transformador de distribuição imerso em óleo S13 usa chapas de aço silício orientadas laminadas a frio de alta qualidade e uma estrutura de junta totalmente inclinada, reduzindo significativamente as perdas por correntes parasitas e por histerese magnética no circuito magnético.

Especificamente, sua perda sem carga (P0) é em média reduzida em aproximadamente 20-30% em comparação com o transformador de distribuição imerso em óleo S11, e sua perda em carga (Pk) é em média reduzida em aproximadamente 15-20%.

Do ponto de vista económico, isto leva a um melhor custo total de propriedade (TCO). Embora o custo de aquisição inicial seja ligeiramente mais elevado, os custos de perda de energia significativamente reduzidos ao longo de todo o ciclo de vida do transformador (normalmente 20 anos ou mais) podem muitas vezes ser recuperados dentro de alguns anos, tornando a utilização a longo prazo mais económica.
