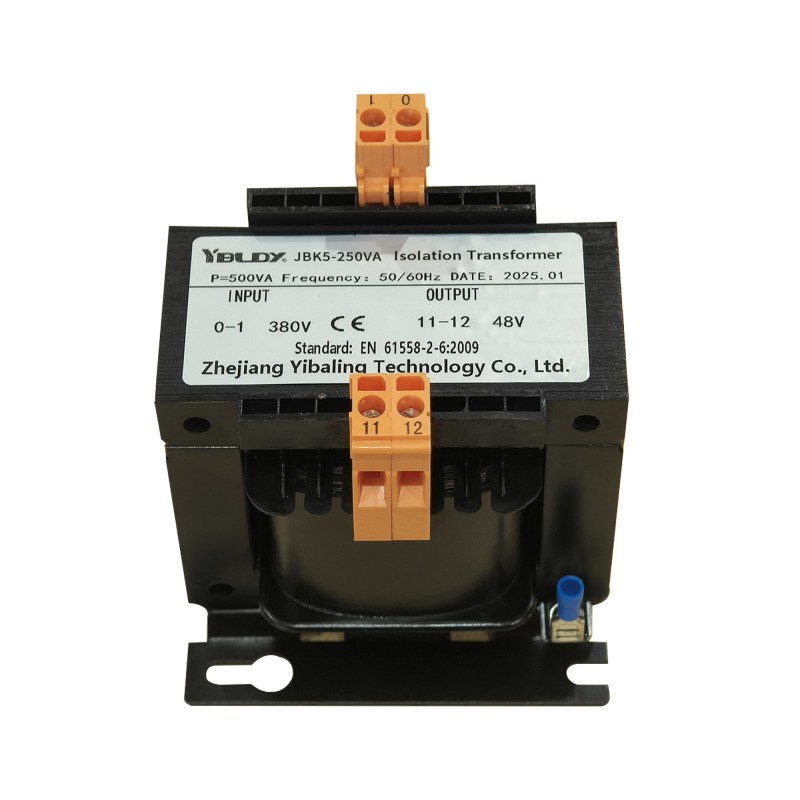

Transformador de controle de máquina-ferramenta JBK5

O transformador de controle da máquina-ferramenta JBK5 é fabricado com materiais importados e técnicas avançadas. É um transformador de controle de alto desempenho e altamente confiável, especialmente projetado para atualizar máquinas CNC modernas, linhas de produção automatizadas e sistemas de controle de equipamentos industriais de precisão.

Com base na função central de isolamento de segurança da série JBK clássica, por meio da otimização abrangente de materiais, processos e design, seu objetivo é fornecer uma solução de energia de isolamento mais pura, mais estável e mais inteligente para PLCs, servo-drives, telas sensíveis ao toque, relés e circuitos de segurança.

O transformador JBK5 também tem as vantagens de baixo consumo de energia, tamanho pequeno e fiação segura. É o produto atualizado de outros transformadores de controle de máquinas-ferramenta. É usado principalmente em circuitos com tensão de entrada de 50-60 Hz e não superior a 660 V.

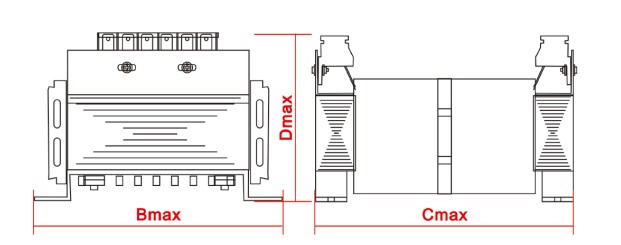

Descrever as dimensões gerais e de instalação

Vantagem Central

O transformador de controle da máquina JBK5 passou por testes de mercado de longo prazo e foi avaliado pelos clientes como profissional, confiável e seguro. Isto não se deve a táticas de marketing, mas porque nossa fábrica em Yibaling implementou requisitos muito mais rígidos do que o padrão da indústria.

Nossos produtos estabeleceram altos padrões em termos de confiabilidade, segurança, anti-interferência e durabilidade. Comparados com aqueles produtos que são semelhantes apenas na aparência, mas sacrificam materiais e artesanato, eles se destacam particularmente.

A chave para determinar se um transformador de controle de máquina JBK5 pode ser usado por dez anos ou mais é a vida útil do sistema de isolamento: nossa fábrica insiste em usar fios de esmalte de cobre sem oxigênio de grau T2 ≥99,95% puro.

Muitos substitutos de baixo custo no mercado usam fios de alumínio revestidos de cobre ou fios de cobre reciclado, que apresentam maior resistividade, menor oxidação e resistência à fadiga, e geram mais calor durante a operação a longo prazo, tornando-os pontos potenciais de envelhecimento interno.

Após o enrolamento, as bobinas entrarão em um tanque de impregnação por pressão a vácuo (VPI). Em um ambiente de vácuo, uma tinta de resina epóxi sem solvente classe H (180°C) é usada para impregnação completa e cura em alta temperatura.

Este processo transforma as bobinas em um todo à prova de umidade, poeira e vibração, capaz de resistir à névoa de óleo e à erosão por umidade comumente encontradas em oficinas de máquinas-ferramenta. Muitos processos de baixo custo utilizam apenas gotejamento comum ou mesmo nenhuma impregnação, e as bobinas ficam soltas, facilmente afetadas pelo meio ambiente.

Entre os enrolamentos primário (conectado à rede elétrica) e secundário (conectado ao equipamento de controle), nossos engenheiros estabeleceram uma barreira dupla.

Primeiro, há um isolamento aprimorado de acordo com os padrões internacionais de segurança (como o uso de papel de isolamento composto DMD de três camadas), garantindo que a alta tensão não vaze para o lado de baixa tensão.

Além disso, Yibaling também adiciona uma camada completa de blindagem de folha de cobre ou tira de cobre e garante seu aterramento confiável e de ponto único.

Com base nos materiais sólidos e no design acima, este produto foi projetado para atender aos desafios de oficinas reais:

Ele pode suportar flutuações de temperatura, vibrações mecânicas, bem como ambientes com poeira metálica e névoa de óleo por um longo tempo.

O aumento de temperatura do transformador de controle da máquina-ferramenta JBK5 é estritamente controlado dentro do limite permitido pelo isolamento classe B, garantindo que a temperatura do ponto quente não acelere o envelhecimento do isolamento.

Como selecionar o modelo do transformador de controle da máquina JBK5?

1. Esclareça os parâmetros elétricos principais

Liste todos os equipamentos alimentados: módulos CLP, fonte de alimentação de controle do servoconversor, bobinas de relés, contatores, luzes indicadoras, cortinas de segurança, lâmpadas de iluminação, etc.

Some os valores VA de todas as cargas energizadas. Certifique-se de multiplicar por um fator de segurança (geralmente 1,2 a 1,5) para levar em conta surtos transitórios, expansão futura da capacidade e as próprias perdas do transformador. O valor final é a capacidade nominal mínima do transformador necessário (como 500VA, 1KVA, 2KVA).

2. Avalie o desempenho principal

Perguntas principais: Sua máquina usa um grande número de conversores de frequência e servoacionamentos? O sistema de controle já sofreu interferências e causou alarmes falsos?

Decisão: Se a resposta for “Sim”, então deve-se escolher o modelo de transformador de controle de máquina JBK5 com “Faraday Shield” (camada de blindagem). Esta camada de blindagem pode bloquear efetivamente o ruído de modo comum de alta frequência e é crucial para garantir a estabilidade do sistema de controle numérico.

Perguntas principais: Onde o transformador será instalado? O quadro elétrico está limpo e seco? Há névoa de óleo, respingos de líquido de resfriamento ou poeira metálica?

Decisão:

Ambiente Padrão: Escolha os graus de proteção IP00 ou IP20 (sem gabinete ou proteção comum).

Presença de Poeira, Leve Névoa de Óleo: Deve-se escolher o transformador de controle de máquina JBK5 com gabinete totalmente fechado, com grau de proteção de no mínimo IP44.

3. Determine se existe uma configuração especial

Requisitos personalizados: Você precisa de múltiplas saídas independentes, tomadas de tensão de entrada especiais (como adaptação para 380V/400V/415V) ou blocos de terminais especiais? Certifique-se de deixar isso claramente durante o processo de seleção.
