Como funciona o transformador automático SBK?

– Desvendando o segredo por trás daquela prática caixa de voltagem

Entre em quase qualquer fábrica e você encontrará uma caixa quadrada de metal com “SBK” impresso no rótulo. Ele fica quieto em um canto, mas resolve uma dor de cabeça que continua aparecendo: você tem uma máquina novinha em folha importada do exterior, mas sua tensão nominal não corresponde à sua rede local. Conecte esta caixa no meio e a máquina ganhará vida. Esse é o transformador automático SBK em ação.

Então, o que realmente está acontecendo lá dentro?

Vamos pular o jargão pesado dos livros didáticos e dividi-lo em linguagem simples.

Uma bobina, dois trabalhos

Um transformador de isolamento regular possui dois enrolamentos separados – primário e secundário – que são eletricamente isolados um do outro. A energia viaja por indução magnética, mas os circuitos de entrada e saída nunca se tocam.

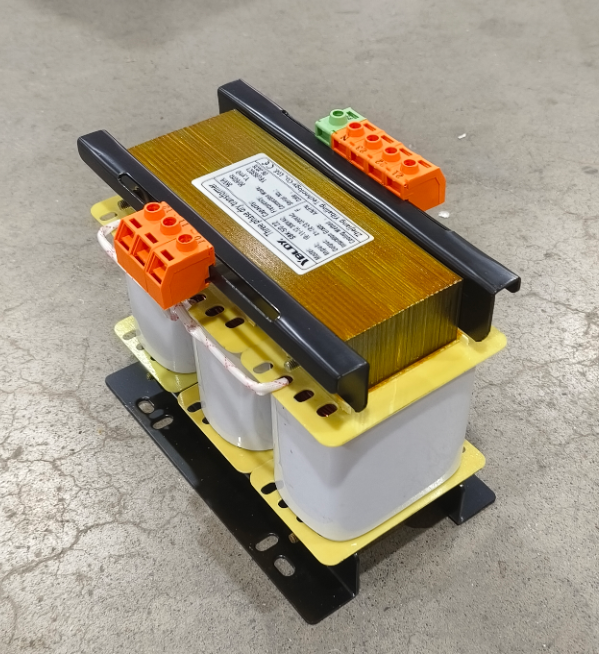

OTransformador automático SBKadota uma abordagem mais econômica. Utiliza apenas um único enrolamento contínuo, com vários pontos de derivação destacados ao longo de seu comprimento. Você conecta a entrada a uma seção da bobina e a saída a outra seção.

Pense nisso como uma corda longa: você dá um nó em algum lugar no meio. Conecte uma extremidade à fonte de alimentação e selecione a saída em um local diferente – a tensão muda porque você está usando apenas parte da corda. Como a entrada e a saída compartilham uma grande parte do mesmo enrolamento, o transformador depende tanto do acoplamento magnético quanto de uma conexão elétrica direta.

Subir ou descer? Tudo depende de onde você toca.

Aqui está um exemplo concreto. Suponha que você aplique 380 V em todo o enrolamento, mas obtenha a saída de uma torneira na posição de 200 V – você obtém 200 V de saída. Isso é uma redução. Inverta: alimente 200 V nessa seção e puxe 380 V do enrolamento completo, e você terá um avanço.

A física é a velha indução eletromagnética – a corrente CA cria um campo magnético variável, que induz tensão ao longo de toda a bobina. Mova a torneira, mova a relação de tensão. Simples, direto e sólido como uma rocha.

Por que tantos fabricantes de equipamentos confiamTransformador automático SBK?

Três grandes razões.

Primeiro, economiza material e dinheiro. Como parte do enrolamento tem função dupla, você precisa de menos cobre (ou alumínio) e um núcleo menor do que um transformador de isolamento com a mesma potência. Isso significa uma unidade mais leve e compacta a um custo menor.

Em segundo lugar, maior eficiência, menor calor. Menos perda de cobre e menos perda de ferro se traduzem em menos desperdício de energia. Com o tempo – especialmente para grandes unidades na ordem das centenas ou milhares de kVA – as poupanças de eletricidade aumentam realmente.

Terceiro, é uma solução versátil para equipamentos de “tensão externa”. Muitas máquinas-ferramentas de precisão, servoacionamentos, máquinas de moldagem por injeção e eletrônicos vêm do Japão, Europa ou EUA, com tensões nominais como 200V, 220V, 110V ou 100V. Nossas redes locais geralmente fornecem 380V/220V. A série SBK permite personalizar múltiplas combinações de taps, para que você possa ajustar exatamente a voltagem que seu equipamento “gosta de consumir”.

Uma palavra de cautela: não é um transformador de isolamento

Isto é importante. O autotransformador SBK não fornece isolamento elétrico entre entrada e saída. Como os enrolamentos compartilham uma seção comum, o primário e o secundário estão eletricamente conectados. Se você precisar de isolamento galvânico para segurança, filtragem de ruído ou proteção contra choques, você deve escolher um verdadeiro transformador de isolamento. Mas se a sua única necessidade é a conversão de tensão – e você está preocupado com os custos – o SBK é uma escolha extremamente eficiente.

Onde você realmente encontra Transformador automático SBKna vida real?

Além das máquinas-ferramentas e equipamentos importados que mencionei, você também verá transformadores SBK em painéis de distribuição de iluminação, estágios frontais para retificadores, estações de carregamento, sistemas de energia de túneis e metrôs, gabinetes de controle de elevadores em edifícios altos – praticamente em qualquer lugar onde você precise alterar os níveis de tensão sem exigir isolamento.

Para encerrar

O transformador automático SBK não é ciência de foguetes. Em sua essência, é apenas um único enrolamento com derivação e a boa e velha indução eletromagnética. Ele usa menos materiais, desperdiça menos energia e resolve uma das dores de cabeça mais comuns de incompatibilidade de tensão que você encontrará no chão de fábrica. Sem truques sofisticados – apenas um burro de carga sólido e prático que continua funcionando silenciosamente por anos. E isso, na minha opinião, é exatamente o que um bom equipamento industrial deveria ser.
