O que é o transformador de controle de máquina-ferramenta JBK3？
Fonte de alimentação do circuito de controle: não é algo para cortar custos
A capacidade de uma máquina CNC realizar seu trabalho depende do fuso, das ferramentas e dos servos. Mas o funcionamento confiável e sem erros geralmente depende dos componentes pequenos e despretensiosos – os CLPs, os relés, os contatores e as luzes indicadoras.
A fonte de alimentação para esses circuitos de controle não é algo que você possa comprometer.

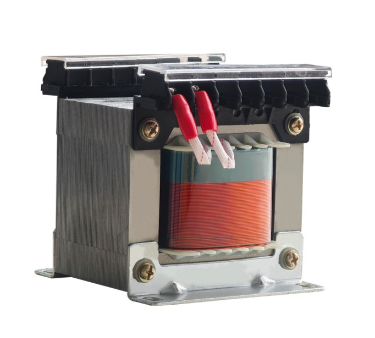

O transformador de controle de máquinas-ferramenta da série JBK3 foi construído especificamente para fornecer energia aos sistemas de controle de máquinas-ferramentas e equipamentos de automação. Ele não aciona o motor do fuso principal nem alimenta as ferramentas de corte. Sua função é alimentar o “cérebro” da máquina – evitando que os CLPs apresentem falhas, que os contatores entrem em vibração e que os dados dos sensores se desviem.
Qual é oTransformação de controle de máquina-ferramenta JBK3r?
O transformador de controle de máquina-ferramenta da série JBK3 é um transformador de controle monofásico do tipo seco projetado para circuitos AC 50 60Hz com tensões de entrada não superiores a 660V. Ele reduz a tensão de alimentação principal para os níveis que os sistemas de controle realmente precisam – mais comumente 220 V, 110 V, 36 V, 24 V, 12 V e 6 V.
Não é um transformador de potência. Não suporta altas correntes. Sua função é fornecer energia estável e limpa para os circuitos de controle, iluminação local e lâmpadas de sinalização dos sistemas elétricos de máquinas-ferramenta.
As capacidades variam de 40 VA a 2.500 VA – um pequeno transformador que suporta a operação estável de todo um sistema de controle.
Como é diferente de um transformador comum?
Um transformador comum apenas “muda a voltagem” – o que quer que entre, a voltagem sai de maneira diferente. É isso.
O JBK3 foi projetado especificamente para circuitos de controle. As diferenças são:
Isolamento primário secundário completo: É um verdadeiro transformador de isolamento, não um autotransformador. Interferências, surtos e vazamentos do circuito principal não atingem o lado de controle.
Vários enrolamentos de saída: Um transformador pode fornecer várias tensões ao mesmo tempo – 220 V para o PLC, 110 V para contatores, 24 V para luzes indicadoras. Tudo de uma unidade.
Design compacto: Projetado especificamente para instalação em gabinete de controle – não ocupa espaço valioso.
Terminais seguros: Tipo de crimpagem e opções de conexão plug-in, com tampas de terminal à prova de toque.
Tecnologia Central: Materiais Sólidos, Processo Som
Núcleo: Aço silício orientado a grão laminado a frio de alta qualidade e baixa perda. Baixas perdas, baixo ruído, baixo aumento de temperatura.
Enrolamentos: Condutores de cobre puro (alumínio disponível mediante solicitação), classificados para 180°C, suportam tensão de 2500V (em relação a 5000V).
Isolamento: Materiais de isolamento Classe H, tratados com impregnação a vácuo (VPI) — resistentes à umidade, à poeira e à vibração, reduzindo significativamente os riscos de quebra do isolamento.
Conformidade com os padrões: Projetado com base na tecnologia Siemens da década de 1980, o JBK3 atende VDE0551, IEC204 1, IEC439, GB5226.1 e outros padrões internacionais.
Onde estáTransformador de controle de máquina-ferramenta JBK3Usado?
O JBK3 é encontrado em uma ampla gama de aplicações:
Máquinas-ferramentas: máquinas CNC, centros de usinagem, fresadoras, retificadoras, furadeiras – potência do circuito de controle de qualquer máquina
Maquinaria industrial: Equipamentos de embalagem, máquinas de moldagem por injeção, máquinas têxteis, prensas de impressão
Automação industrial: sistemas de controle PLC, painéis de relés, bobinas de contatores
Iluminação local: Luzes de trabalho de máquinas, iluminação de manutenção e inspeção
Indicação de sinal: Indicadores de status do equipamento, luzes de alarme
Equipamentos importados: máquinas-ferramentas de precisão, dispositivos médicos, instrumentação
Resumindo: onde quer que máquinas-ferramentas e sistemas de automação precisem de poder de controle, provavelmente há um JBK3 por trás disso.
Como escolher o caminho certo
Três coisas são importantes: capacidade, tensão e ambiente de instalação.
Passo 1 — Determinar a capacidade
Some a potência total de todos os componentes de controle – potência de retenção do contator, consumo do PLC, luzes indicadoras, sensores – e adicione 30 a 50% de margem de segurança. Não dimensione muito apertado: a corrente de partida quando os contatores fecham é significativamente maior que a corrente de retenção em estado estacionário.
Classificações padrão: 40VA, 63VA, 100VA, 160VA, 250VA, 400VA, 630VA, 1000VA, 1600VA, 2500VA.
Passo 2 — Especifique as tensões
| Parâmetro | Opções comuns |
| Tensão de entrada | 380 V, 220 V – mais comum; outras tensões disponíveis |
| Tensão de saída | 110 V, 24 V – mais comum; opções de multitensão disponíveis |
| Freqüência | 50Hz/60Hz |
Precisa de uma tensão fora do padrão? Opções personalizadas estão disponíveis.
Passo 3 — Considere o ambiente de instalação
| Doença | Exigência |
| Instalação | Interior, seco e bem ventilado |
| Temperatura ambiente | -5°C a +40°C |
| Atmosfera | Sem gases corrosivos, sem poeira condutora, sem vibração severa |
Considerações Finais
O transformador de controle da máquina-ferramenta JBK3 não é de alta tecnologia. Não tem tela, não se conecta ao Wi-Fi, não vira manchete.
O que faz é simples e essencial: fornece energia limpa e estável ao sistema de controle.
Para fábricas que têm lutado com falhas de PLC, vibração de contatores e desligamentos inexplicáveis de máquinas, a diferença é imediata. O circuito de controle se estabiliza – e a máquina para de funcionar.
A energia do circuito de controle não é algo para se economizar. Potência estável significa máquinas estáveis.
