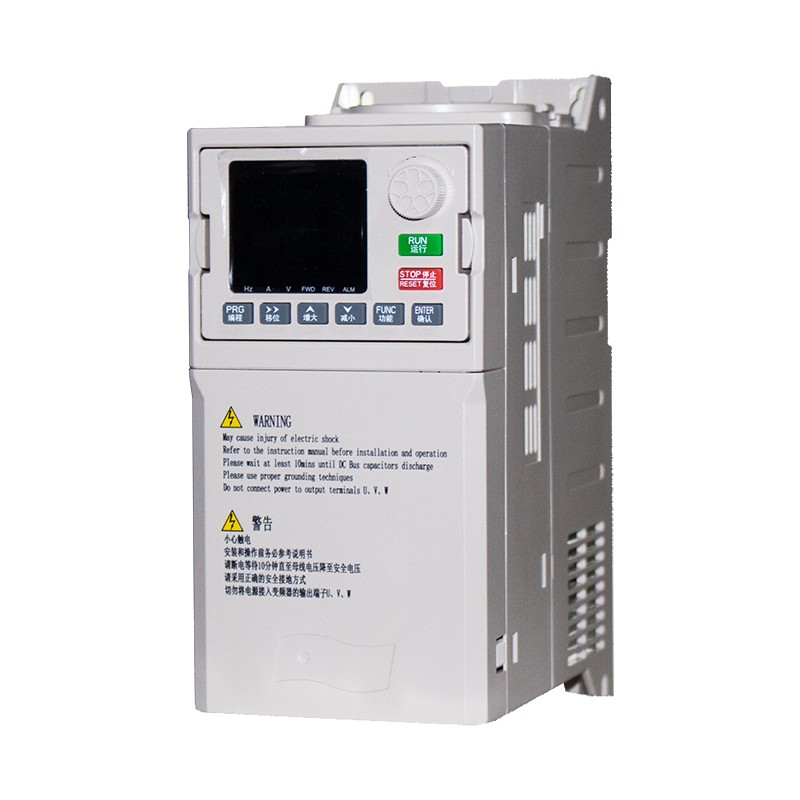

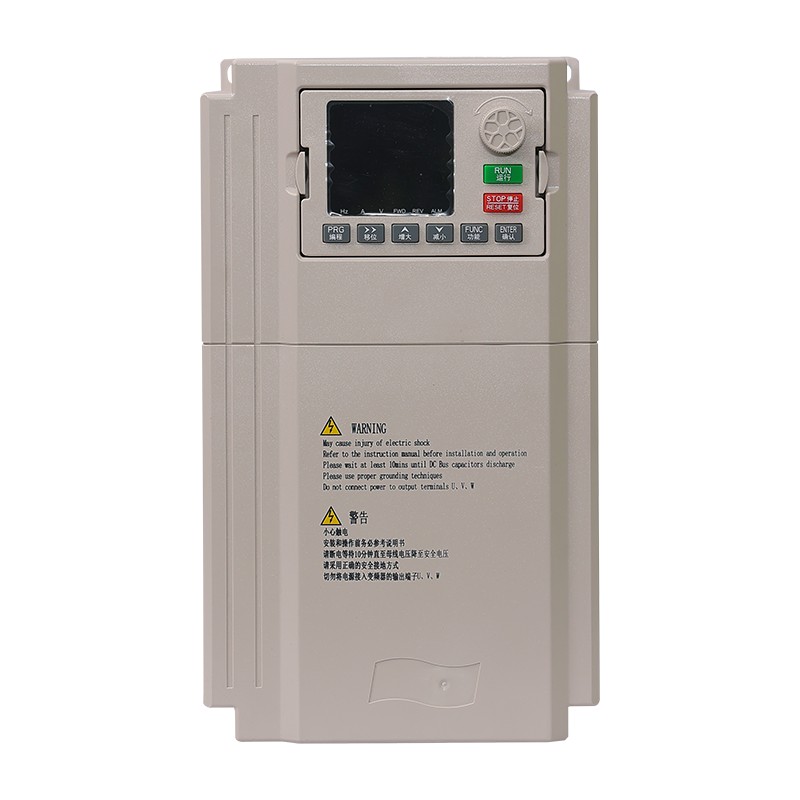

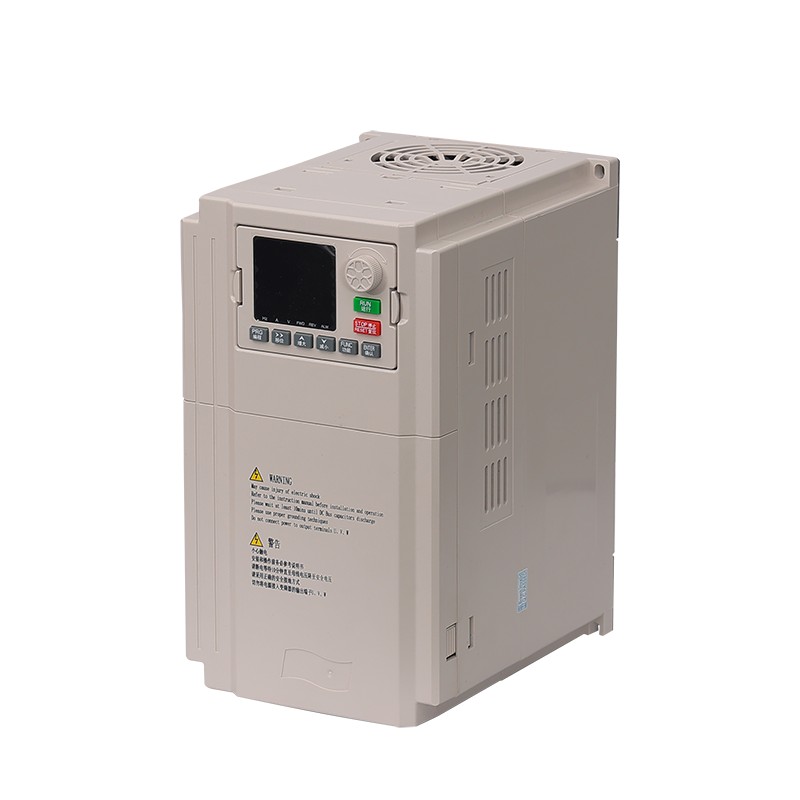

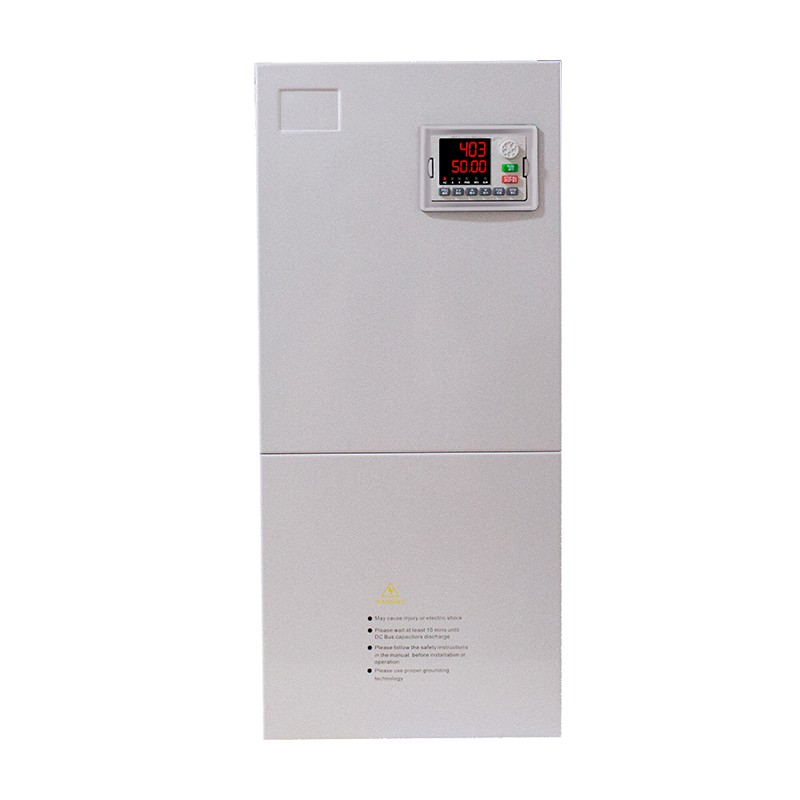

Conversor de frequência especial para ventiladores e bombas
Zhejiang Yibaling Power Supply Equipment Co., Ltd. é uma das fábricas de grande escala na China, especializada em conversores de frequência especiais para ventiladores e bombas. Nossa fábrica está envolvida neste setor há muitos anos e os conversores de frequência especiais que produzimos não são apenas de alta qualidade, mas também oferecem preços competitivos. Convidamos você a adquirir produtos de alta qualidade de nossa fábrica.
O conversor de frequência especial Yibaling para ventiladores e bombas é um dispositivo de controle de potência que foi profundamente otimizado com base nas características dos ventiladores e bombas. Ele controla com precisão o volume de ar ou a vazão, ajustando de forma inteligente a velocidade do motor. O valor principal do conversor de frequência especial para ventiladores e bombas reside na transformação do tradicional modo de controle bruto de estrangulamento de válvula/defletor em um modo de operação refinado com regulação de velocidade baseada na demanda e economia de energia. Este tipo de conversor de frequência está equipado com funções específicas adequadas para ventiladores e bombas, como curvas V/F lineares ou quadráticas, funções de suspensão e despertar, operação automática de economia de energia e controle de ciclo multibomba, etc. Como resultado, tem um desempenho excepcionalmente bom em HVAC (aquecimento, ventilação e ar condicionado), abastecimento de água, tratamento de esgotos, refrigeração industrial e outros sistemas. Em comparação com conversores de frequência de uso geral, os especiais podem reduzir de forma mais eficaz o consumo de energia de tais cargas durante a operação de carga parcial, alcançando efeitos significativos de economia de energia (normalmente de 20% a 50%), ao mesmo tempo em que reduzem choques mecânicos, prolongam a vida útil do equipamento e melhoram o nível de automação e flexibilidade de controle do sistema.
perfil de companhia
Cenários de aplicação
Os cenários de aplicação dos conversores de frequência especiais para ventiladores e bombas giram em torno de dois objetivos principais: regulação precisa de parâmetros de processo como vazão, pressão e temperatura e redução significativa do consumo de energia. Qualquer carga de ventiladores e bombas que exija o ajuste da saída do meio fluido alterando a velocidade do motor e buscando o controle de automação e a melhoria da eficiência energética é um cenário de aplicação natural para o conversor de frequência especial. A seguir estão alguns campos de aplicação comuns:
1. Sistemas Centrais de Ar Condicionado
Esta é a aplicação mais típica do conversor de frequência especial para ventiladores e bombas, para edifícios públicos e instalações comerciais. Ele regula a velocidade de rotação das bombas de resfriamento, bombas de água gelada e ventiladores de torre de resfriamento para corresponder dinamicamente às mudanças de carga, substituindo válvulas ineficientes e estrangulamento da porta de ar, alcançando até 30%-50% de economia de energia e melhorando o conforto do controle de temperatura.
2. Abastecimento urbano de água e tratamento de esgoto
Neste campo, o conversor de frequência especial aciona bombas de abastecimento de água, bombas de reforço e sopradores de aeração para obter abastecimento de água com pressão constante e aeração precisa com base em oxigênio dissolvido (OD), garantindo a qualidade da água e reduzindo significativamente o consumo de energia.
3. Processos de Fabricação Industrial
Tal como nas indústrias química e metalúrgica, o conversor de frequência especial é usado para controlar bombas e ventiladores do processo de produção, regulando com precisão os parâmetros do processo para estabilizar a qualidade do produto.
4. Cenários Especiais
Na irrigação agrícola, aquecimento centralizado e outros cenários especiais, como minas e navios, nosso produto alcança a conservação de recursos e a operação confiável do sistema, ajustando conforme necessário.
O núcleo do conversor de frequência especial para ventiladores e bombas
Essencial
Componente principal
Funções e recursos de design
Circuito principal de conversão de energia
unidade retificadora
Converter corrente alternada em corrente contínua. Os modelos de médio a alto padrão usam IGBT para retificação, que pode atingir um alto fator de potência (>0,95) e baixos harmônicos.
Barramento CC
É composto por um grupo de capacitores eletrolíticos e um resistor de equalização/desvio de tensão, e é utilizado para armazenamento e filtragem de energia. A capacidade de capacitância e o nível de resistência à temperatura deste componente afetam diretamente sua vida útil e confiabilidade.
Unidade inversora
O núcleo do núcleo é composto por módulos IGBT e circuitos de driver dedicados. A velocidade de resposta da proteção (no nível μs) do circuito acionador é crucial, pois determina a segurança do IGBT.
Núcleo de controle inteligente
controlador mestre
Normalmente é adotado um DSP de 32 bits ou MCU de alto desempenho, que é responsável por executar algoritmos de controle, processar sinais e executar lógica de proteção.
Circuito de amostragem de sinal
Sensores Hall de corrente/tensão de alta precisão e sensores de temperatura fornecem feedback preciso e em tempo real para controle.
Algoritmos especializados e módulos funcionais
Curva de controle V/F otimizada
O dispositivo é equipado com uma curva V/F projetada especificamente para as características de carga de torque de queda quadrada de ventiladores e bombas. Reduz automaticamente a tensão durante cargas leves para obter economias de energia ideais.
Regulador PID integrado
Função central. Ele pode receber diretamente sinais de processo como pressão, temperatura e vazão (4-20mA/0-10V) e ajustar automaticamente a velocidade em circuito fechado, eliminando a necessidade de instrumentos PID externos.
Lógica de controle multibomba
O programa integrado permite o controle da partida suave cíclica de 2 a 8 bombas, bem como a comutação sequencial e o balanceamento de desgaste. Isso resulta em uma estação de bombeamento verdadeiramente inteligente com várias unidades.
