Conversor de frequência vetorial para serviços pesados
  • Conversor de frequência vetorial para serviços pesadosConversor de frequência vetorial para serviços pesados
  • Conversor de frequência vetorial para serviços pesadosConversor de frequência vetorial para serviços pesados
  • Conversor de frequência vetorial para serviços pesadosConversor de frequência vetorial para serviços pesados
  • Conversor de frequência vetorial para serviços pesadosConversor de frequência vetorial para serviços pesados
  • Conversor de frequência vetorial para serviços pesadosConversor de frequência vetorial para serviços pesados
  • Conversor de frequência vetorial para serviços pesadosConversor de frequência vetorial para serviços pesados

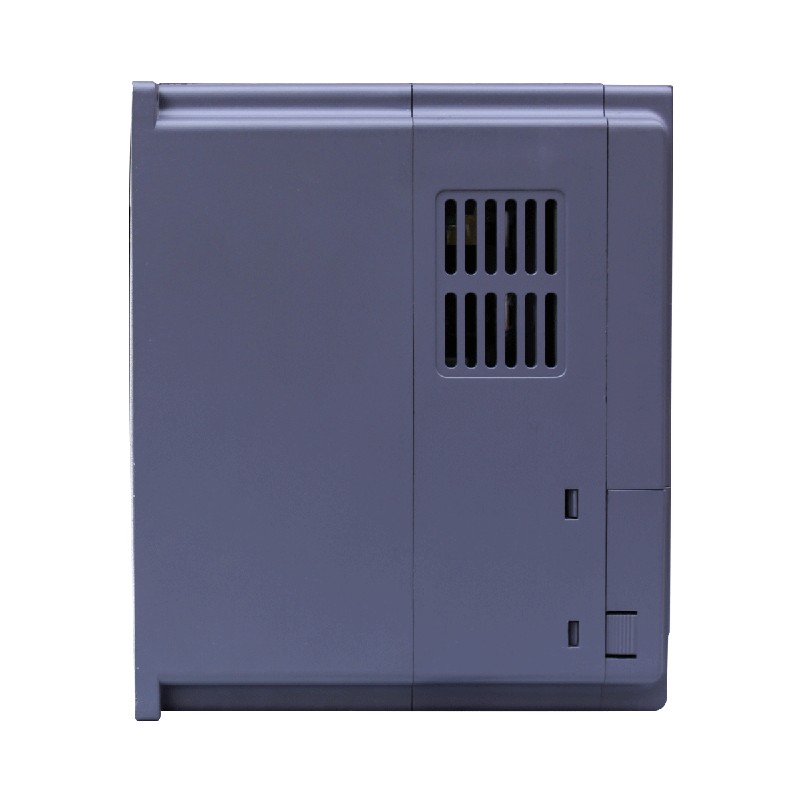

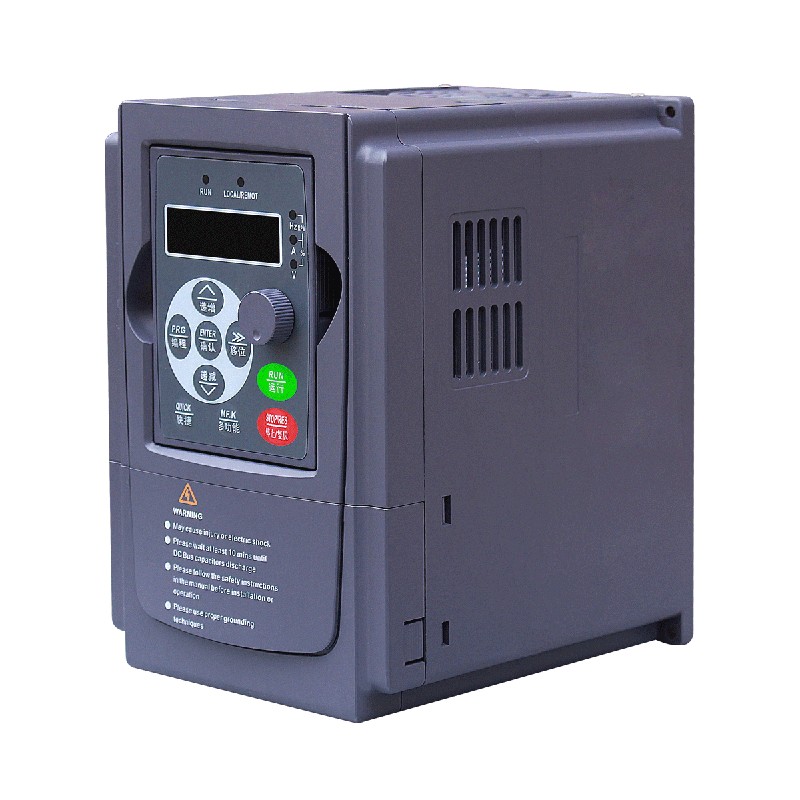

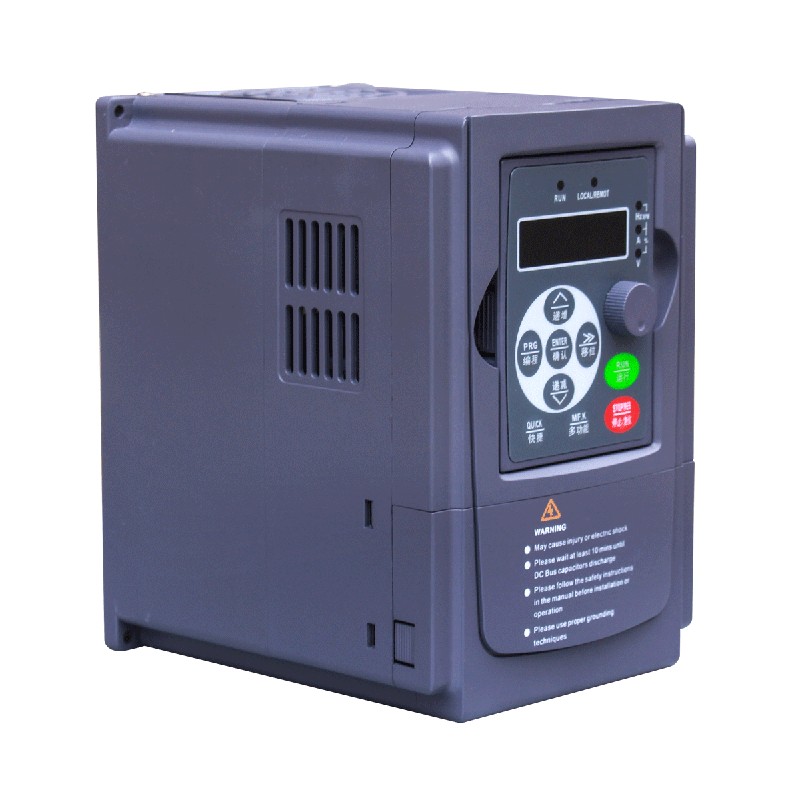

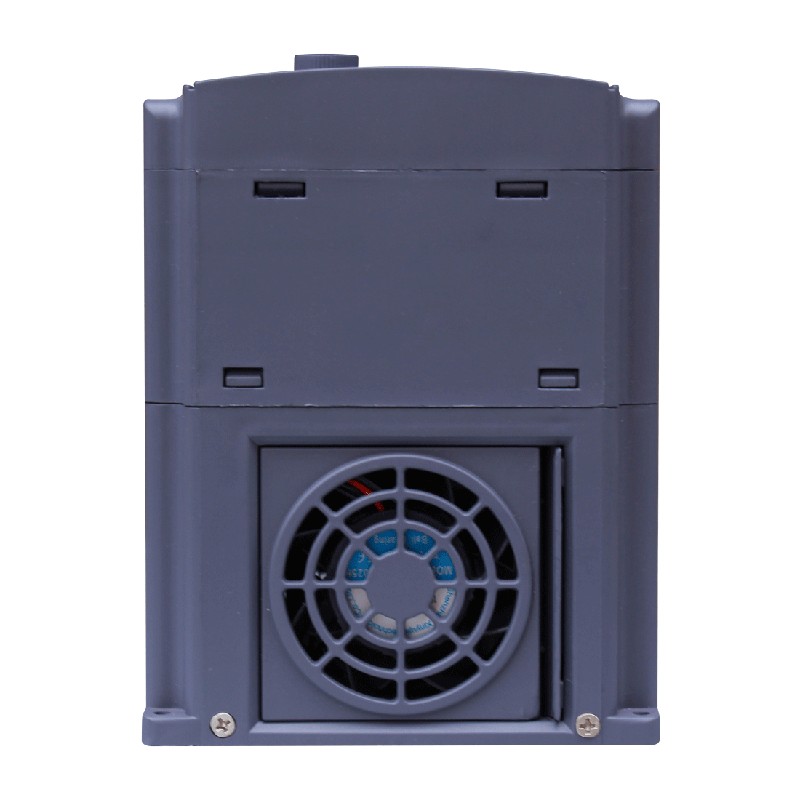

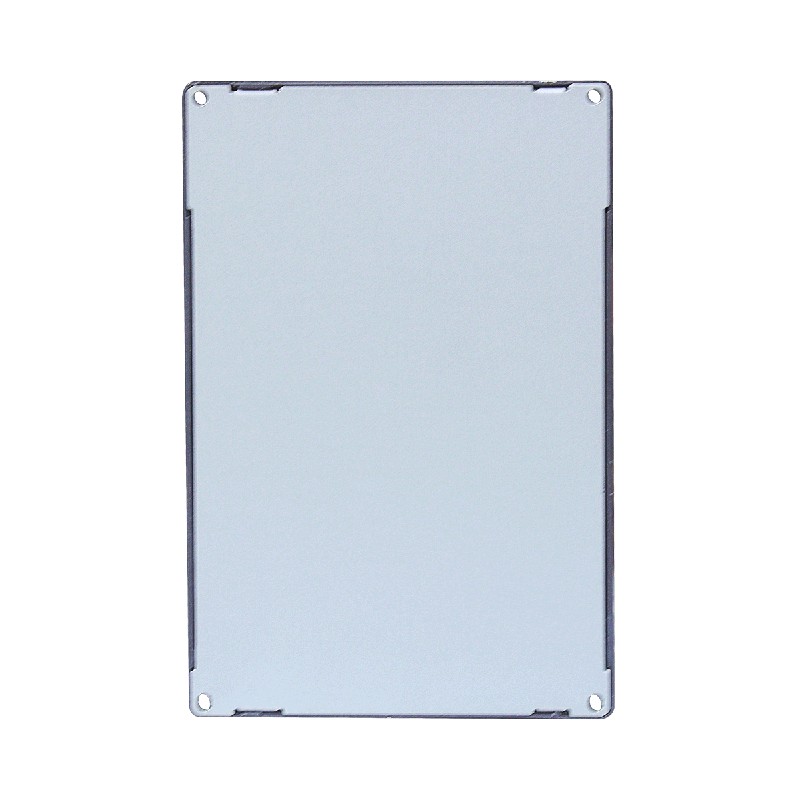

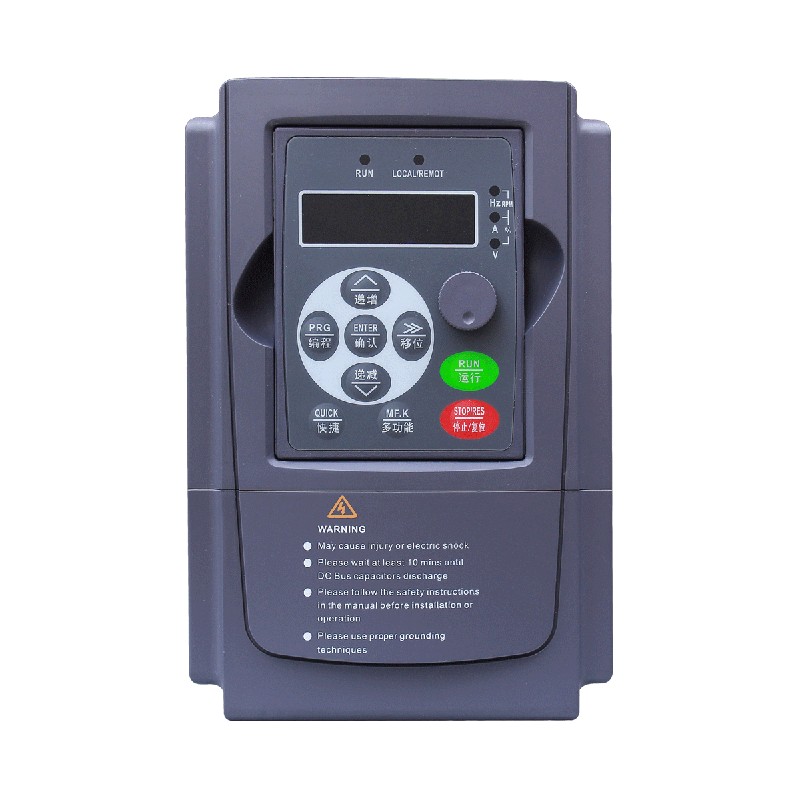

Conversor de frequência vetorial para serviços pesados

Zhejiang Yibaling Power Supply Equipment Co., Ltd. é um fabricante e fornecedor profissional de conversores de frequência vetoriais para serviços pesados ​​na China. A nossa empresa especializa-se na produção e venda deste produto há mais de vinte anos, os produtos que produzimos são altamente apreciados pelos nossos clientes. Também damos as boas-vindas a você para adquirir conversores de frequência vetorial de alta qualidade para serviços pesados ​​de nossa fábrica.

Os conversores de frequência vetoriais para serviço pesado Yibaling são o núcleo do controle de potência de ponta em aplicações de acionamento industrial, projetados especificamente para acionar equipamentos críticos em ambientes agressivos. Eles integram a confiabilidade robusta do serviço pesado com a eficiência precisa do controle vetorial.
A chamada "sobrecarga" significa que pode suportar fortes impactos, tem uma capacidade de sobrecarga superior a 150% e pode operar de forma estável por um longo tempo em ambientes agressivos com muita poeira e fortes vibrações. E o controle vetorial é a sua essência técnica.
Por meio de algoritmos avançados, o conversor de frequência vetorial para serviço pesado pode desacoplar com precisão e controlar de forma independente o torque e o campo magnético do motor CA como um motor CC. Isso permite que o motor produza 100% de torque em plena carga, mesmo em velocidades zero ou extremamente baixas, e responda rapidamente a mudanças repentinas na carga em milissegundos.

perfil de companhia

Heavy-duty Vector Frequency Converter

Compare com conversor de frequência geral

Nome Inversor de uso geral (controle V/F) Inversor vetorial para serviço pesado
Princípio de Controle Mantém uma relação constante entre tensão e frequência, controle de malha aberta Controle orientado a campo, controle de desacoplamento em malha fechada de torque e fluxo
Torque de baixa velocidade Ruim, normalmente menos de 50% sem feedback de velocidade Excelente, capaz de atingir 100% de torque em velocidade zero
Resposta Dinâmica Resposta lenta e lenta a mudanças repentinas de carga Extremamente rápida, a resposta de velocidade pode atingir o nível de milissegundos
Precisão de controle Baixo, muito afetado pela carga Alta precisão de controle de velocidade pode atingir ± 0,02%
Custo e Complexidade Baixo, simples e fácil de usar Alto, requer ajuste de parâmetros e possível codificação de velocidade

Processo de inspeção de fábrica

1. Garantir a qualidade dos componentes principais

Use instrumentos de teste dedicados para realizar testes de parâmetros estáticos (como tensão de saturação Vce(sat) e tensão limite de porta Vge(th)) e alguns testes dinâmicos em cada módulo IGBT no conversor de frequência vetorial de carga pesada, garantindo a consistência dos parâmetros e eliminando produtos defeituosos.
Sob condições de carga simuladas, teste a forma de onda de saída, a tensão de isolamento e o tempo de resposta da proteção contra curto-circuito (deve estar na faixa de microssegundos) do circuito de acionamento do conversor de frequência vetorial por meio de acessórios e realize testes de varredura automatizados na interface de comunicação da placa de controle principal (como Profibus, Ethernet), canais de E/S analógicos/digitais e memória.

2. Testes de segurança e isolamento

Use um megôhmetro de 1000 V para medir a resistência de isolamento entre todos os terminais de entrada, terminais de saída e barramento CC até o aterramento de proteção (normalmente requer > 100 MΩ).
Aplique uma alta tensão CA muito superior à tensão nominal (por exemplo, se a tensão nominal de entrada for 380V, a tensão de teste poderá ser 2500V CA, com duração de 1 minuto), para testar a resistência do isolamento do circuito principal, sem quebra ou descarga elétrica.

3. Testes de desempenho

Opere o conversor de frequência vetorial de carga pesada continuamente a 100% da corrente nominal e da velocidade nominal por pelo menos 2 a 4 horas até que a estabilidade térmica seja alcançada. Use um termovisor infravermelho para medir e registrar com precisão a temperatura do ponto quente do dissipador de calor IGBT, a temperatura da caixa do capacitor do barramento CC e a temperatura dos pontos de conexão do barramento, garantindo que o aumento de temperatura de qualquer ponto esteja abaixo do limite de projeto (como ≤ 70K).
Sob condições sem carga ou com carga leve, dê um comando de torque escalonado e use uma ponta de prova de corrente de alta largura de banda e um osciloscópio para medir o tempo de resposta e a ultrapassagem da corrente de torque de saída (Iq), para verificar a capacidade de resposta de torque dinâmico do conversor de frequência vetorial de carga pesada (até o nível de milissegundos).
Em diferentes pontos de velocidade (incluindo velocidades extremamente baixas, como 0,5 Hz), use um feedback do codificador de velocidade de alta precisão para medir a precisão da velocidade em estado estacionário e a faixa de flutuação.
Aplique 150% da carga nominal e mantenha por 60 segundos para verificar se o produto não desarma e não superaquece a proteção.
Simule a partida do motor ou o impacto de carga pesada, para verificar se ele pode produzir 180%-200% da corrente de pico (com duração de vários segundos) e se o circuito de acionamento não falha.

4. Testes de envelhecimento

Coloque o conversor de frequência vetorial para serviço pesado em uma câmara ambiental de alta temperatura (como 50-55°C) e opere-o sob carga nominal ou carga alternada por 12-24 horas de maneira cíclica.
Deixe o produto alternar frequentemente entre ciclos sem carga, meia carga e carga total, expondo os componentes internos (especialmente IGBT, capacitores) a repetidas tensões de expansão e contração térmica e revelando defeitos de soldagem e de material.


Heavy-duty Vector Frequency Converter

Informações do produto

Modelo Tensão de entrada Tensão de saída Poder AvaliadoAtual Peso bruto (kg) Dimensões (mm) Tamanho de instalação (mm)
710-G0.75-T2 220 V 220 V 0,75kW 4 1.2 212*95*154 212*78
710-61,5-T2 220 V 220 V 1,5kW 7 1.3
710-G2.2-T2 220 V 220 V 2,2 kW 9.6 1.4
710-G0.75-T4 380 V 380 V 0,75kW 2.1 1.3
710-G1.5-T4 380 V 380 V 1,5kW 3.8 1.4
710-G2.2-T4 380 V 380 V 2,2 kW 5.1 1.4
710-G4.0-T4 380 V 380 V 4,0kW 8.5 1.5
710-G5.5-T4 380 V 380 V 5,5 kW 13 1.5
710-G7.5-T4 380 V 380 V 7,5 kW 16 3.2 240*140*180,5 230*129
710-G11-T4 380 V 380 V 11kW 24 3.3
710-615-T4 380 V 380 V 15kW 32 6.2 322*205*199 305*188
710-G18.5-T4 380 V 380 V 18,5 kW 36 6.3
710-622-T4 380 V 380 V 22kW 44 6.8
710-G30-T4 380 V 380 V 30kW 58 7.3
710-G37-T4 380 V 380 V 37kW 70 17.5 490*270*205 470*195
710-G45-T4 380 V 380 V 45kW 90 18
710-655-T4 380 V 380 V 55kW 110 22 470*290*250 450*175
710-675-T4 380 V 380 V 75kW 152 28 580*290*275 560*175
710-690-T4 380 V 380 V 90kW 172 45 670*325*300 648*200
710-G110-T4 380 V 380 V 110kW 205 46
710-6132-T4 380 V 380 V 132kW 253 48.5
710-G160-T4 380 V 380 V 160kW 304 63 700*465*310 670*300
710-G185-T4 380 V 380 V 185kW 334 65
710-G200-T4 380 V 380 V 200kW 377 65
710-G220-T4 380 V 380 V 220kW 426 103 960*480*350 935*360
710-G250-T4 380 V 380 V 250kW 465 105
710-G285-T4 380 V 380 V 285kW 520 107
710-G315-T4 380 V 380 V 315kW 585 146 1120*650*350 1090*530
710-G355-T4 380 V 380 V 355kW 650 147
710-G400-T4 380 V 380 V 400kW 725 153
