O que é um transformador de alta precisão SBK e por que ele é importante?

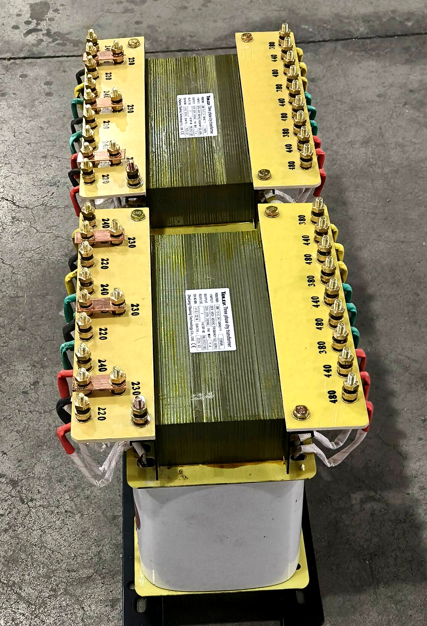

Um transformador de alta precisão SBK é um transformador de isolamento trifásico do tipo seco. Ele foi desenvolvido para trabalhos que necessitam de energia limpa, estável e sem ruído.

A maioria dos transformadores de distribuição apenas aumenta ou diminui a tensão. O SBK faz mais. Ele se concentra na qualidade da energia. Ele isola equipamentos sensíveis da rede. Ele filtra ruídos de alta frequência. E oferece uma saída estável, balanceada e com baixa distorção.

Por que isso importa?

Porque os equipamentos modernos – máquinas CNC, instrumentos de laboratório, dispositivos médicos – são exigentes quanto à potência. Mais exigente do que costumava ser. E quando a energia não está limpa, as coisas dão errado.

Um controlador CNC falha. Um instrumento de laboratório fornece leituras erráticas. Um dispositivo médico emite um alarme sem motivo. Um sistema de comunicação descarta dados.

Esses problemas muitas vezes não são falhas de equipamento – são problemas de energia.

O transformador SBK fica entre a rede suja e a carga sensível. Limpa a energia, estabiliza a tensão e protege o equipamento.

Resumindo: transforma o poder problemático em poder de precisão.

Como umTransformador de alta precisão SBKFunciona

O princípio operacional é o isolamento eletromagnético – mas com vários aprimoramentos críticos.

Passo 1 – Isolamento

Os enrolamentos primário e secundário não possuem conexão elétrica direta. Transferências de energia através de um campo magnético. Isso por si só bloqueia o ruído de modo comum e interrompe os loops de terra.

Passo 2 – Blindagem Eletrostática

Entre os enrolamentos primário e secundário, uma blindagem eletrostática de cobre é adicionada e aterrada. Esta blindagem desvia capacitivamente o ruído de alta frequência – de VFDs, fontes de alimentação comutadas, transmissores de rádio – para longe do lado secundário.

Passo 3 – Baixa capacitância de acoplamento

A construção especial do enrolamento (separação de camadas, intercalação ou bobina dividida) reduz a capacitância parasita entre o primário e o secundário. Capacitância mais baixa significa melhor rejeição de ruído de alta frequência.

Passo 4 – Regulação rígida de tensão

O SBK é construído com um design de baixa impedância, minimizando a queda de tensão de sem carga para carga total. A tensão de saída permanece estável mesmo quando a carga muda repentinamente.

Passo 5 – Saída balanceada

Para modelos trifásicos, o SBK produz uma saída bem balanceada mesmo se a entrada estiver ligeiramente desequilibrada. Isso é fundamental para cargas trifásicas sensíveis, como máquinas CNC, retificadoras de precisão e bancadas de teste.

O resultado: energia limpa, estável e equilibrada na qual equipamentos sensíveis podem confiar.

Tipos comuns deTransformadores de alta precisão SBK

Os transformadores SBK estão disponíveis em diversas configurações para atender às diferentes necessidades de aplicação.

A maioria dos transformadores SBK são construídos sob encomenda e não estocados na prateleira. Tensão, capacidade, blindagem e gabinete são compatíveis com a carga do cliente.

Por queTransformadores de alta precisão SBKMatéria

Porque a potência “boa o suficiente” não é boa o suficiente para equipamentos sensíveis.

Aqui está o que um transformador SBK oferece que os transformadores comuns não podem:

1. Rejeição de ruído de alta frequência

Os transformadores padrão oferecem algum isolamento, mas o ruído de alta frequência ainda se acopla através da capacitância do enrolamento. A blindagem eletrostática do SBK reduz esse ruído em ordens de magnitude – normalmente 60dB a 100dB de rejeição de modo comum.

2. Eliminação do loop de aterramento

Quando vários equipamentos compartilham um terreno comum, os potenciais de terra raramente são idênticos. Essa diferença cria correntes parasitas que circulam entre eles – é o que os engenheiros chamam de loop de terra.

Num sistema de áudio, aparece como um zumbido de baixa frequência. Na aquisição de dados, causa leituras erráticas ou sinais fantasmas. Em medições de precisão, você verá desvios que não deveriam estar presentes.

O SBK resolve o problema fornecendo à carga sua própria referência de aterramento isolada – interrompendo o circuito e interrompendo o ruído em sua origem.

3. Baixa distorção de saída

O SBK não introduz distorção harmônica significativa. A forma de onda da tensão de saída é uma onda senoidal limpa, indistinguível da entrada. Para instrumentação sensível, isso não é negociável.

4. Tensão de modo comum reduzida

Em sistemas com aterramento deficiente ou sem aterramento, a tensão de modo comum pode fazer com que os componentes eletrônicos atuem de maneira imprevisível – falhas aleatórias, leituras falsas, operação instável. O isolamento e a blindagem do SBK cortam a tensão de modo comum diretamente na carga, para que seu equipamento tenha energia limpa e estável.

5. Proteção de equipamentos

O isolamento bloqueia surtos, picos e transientes induzidos por raios. A carga vê apenas a energia limpa de que necessita – e não o lixo na rede.

Sem um transformador SBK, os equipamentos sensíveis ficam à mercê da rede. Com um deles, ele funciona conforme projetado – de forma previsível, confiável e precisa.

Escolhendo o transformador de alta precisão SBK certo

A seleção de um transformador SBK requer atenção a mais do que apenas kVA e tensão.

Passo 1 – Determinar o tipo de carga

Monofásico ou trifásico? A maioria dos equipamentos laboratoriais e médicos é monofásica. A maioria dos sistemas industriais CNC e de teste são trifásicos.

Contínuo ou intermitente? Um transformador de 5kVA funcionando 24 horas por dia, 7 dias por semana, tem requisitos térmicos diferentes daqueles usados ​​para testes ocasionais.

Passo 2 – Calcular a capacidade necessária

Adicione a placa de identificação VA ou amperes de todos os equipamentos que funcionarão simultaneamente. Em seguida, adicione uma margem – normalmente de 20% a 30% para expansão futura ou sobrecargas inesperadas.

Exemplo: Um controle CNC (1,5kVA), um servoacionamento (2kVA) e um acionamento de fuso (3kVA) totalizam 6,5kVA. Com margem de 20%: 7,8kVA → escolha 8kVA ou 10kVA.

Não superdimensione dramaticamente. Um transformador superdimensionado apresenta maiores perdas sem carga e maior corrente de partida, sem nenhum benefício.

Passo 3 – Especifique a blindagem

A maioria das aplicações SBK requer blindagem eletrostática única. A blindagem dupla é rara, mas está disponível.

Passo 4 – Verifique a tensão e a frequência

Tensão primária — Deve corresponder à alimentação do seu local (por exemplo, 380 V, 400 V, 415 V, 460 V).

Tensão secundária — Deve corresponder à sua carga (por exemplo, 380V, 220V, 200V, 110V).

Frequência — classificação dupla de 50 Hz, 60 Hz ou 50/60 Hz.

O SBK pode ser construído com derivações no lado primário para acomodar tensões de linha ligeiramente variáveis.

Passo 5 – Escolha o gabinete e a montagem

Moldura aberta — Para instalação dentro de um painel elétrico existente. Menor custo.

Fechado (IP20) — Gabinete interno padrão. Protege contra contato acidental.

Fechado (IP54) — À prova de poeira e respingos. Para ambientes industriais com poeira ou umidade.

Montagem em rack — Para racks de equipamentos de 19 polegadas. Comum em sistemas de áudio e de teste.

Passo 6 – Verifique a corrente de fuga (para aplicações médicas ou conectadas a pacientes)

Os transformadores SBK de nível médico devem atender aos limites de corrente de fuga IEC 60601-1 (normalmente <0,1 mA para peças acessíveis ao paciente). Peça um relatório de teste – não confie em afirmações verbais.

Passo 7 – Solicite relatórios de teste

Um fornecedor confiável deve fornecer:

Teste de resistência de isolamento

Teste de resistência dielétrica

Medição de perda sem carga

Teste de regulação de tensão

Medição de corrente de fuga (para unidades médicas)

Opcional: relatório de teste de tipo de terceiros

Considerações Finais

O transformador de alta precisão SBK não é o transformador mais barato do mercado. Não é o menor nem o mais leve.

Mas quando o seu equipamento não consegue tolerar energia “suja” – quando uma falha significa uma peça descartada, uma amostra perdida ou uma ressonância magnética repetida – o SBK se paga rapidamente.

Não possui tela sensível ao toque. Ele não se conecta ao Wi-Fi. Não produz gráficos sofisticados.

Simplesmente funciona. Silenciosamente, de forma confiável, ano após ano.

Numa era em que o ruído elétrico está por toda parte — VFDs, iluminação LED, fontes de alimentação chaveadas, carregadores sem fio — a energia limpa é cada vez mais rara. O transformador SBK é a ferramenta que devolve isso a você.

Se você opera fabricação de precisão, imagens médicas, testes laboratoriais ou áudio profissional, já conhece o valor da energia limpa. Se você ainda está solucionando problemas misteriosos de equipamentos, o SBK pode ser a resposta que você ainda não experimentou.

A energia limpa não é um luxo. Para equipamentos sensíveis, é um requisito.
