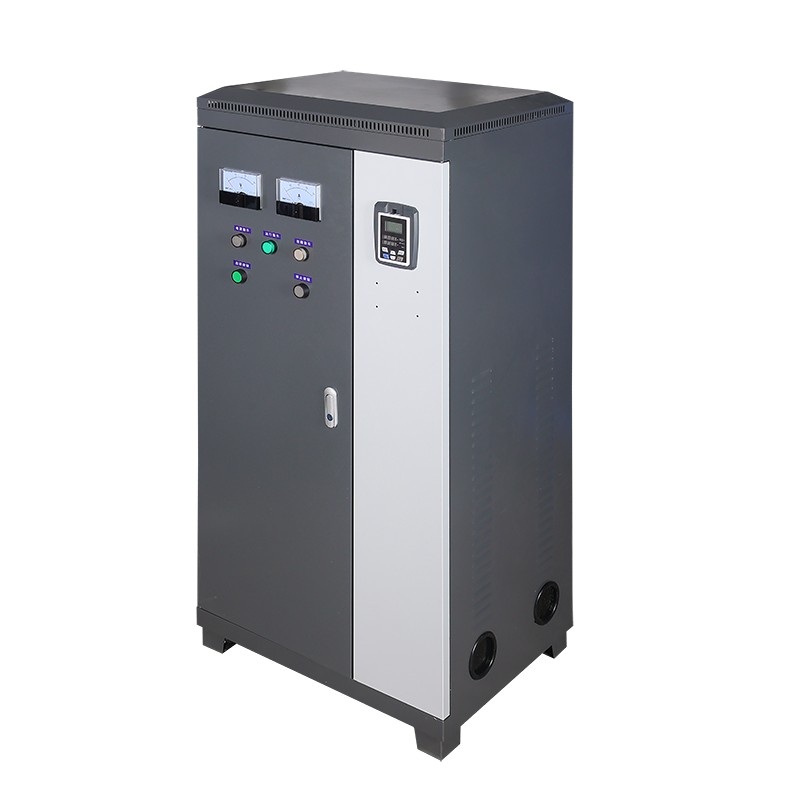

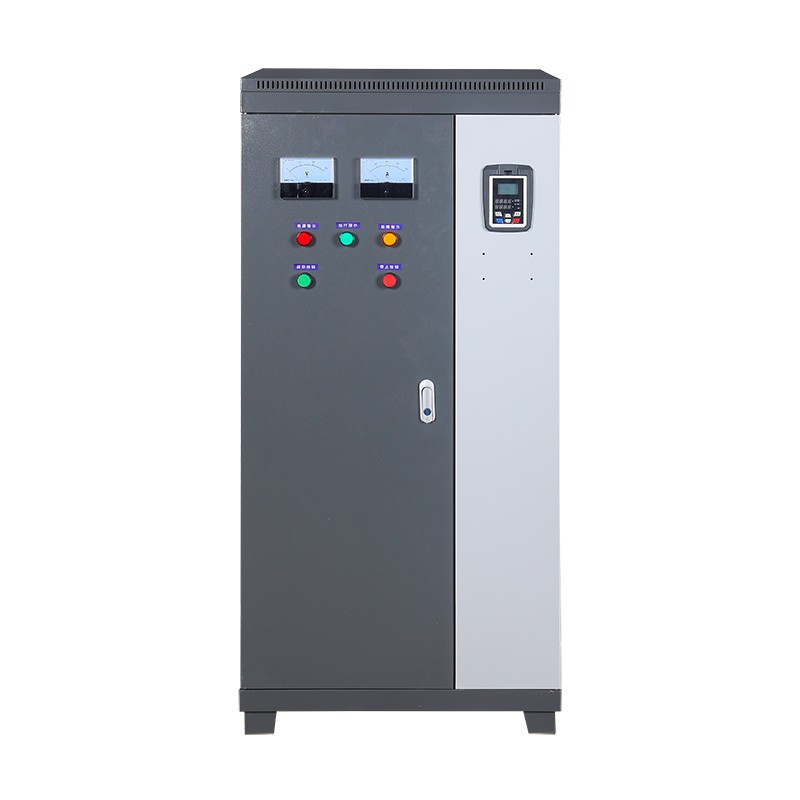

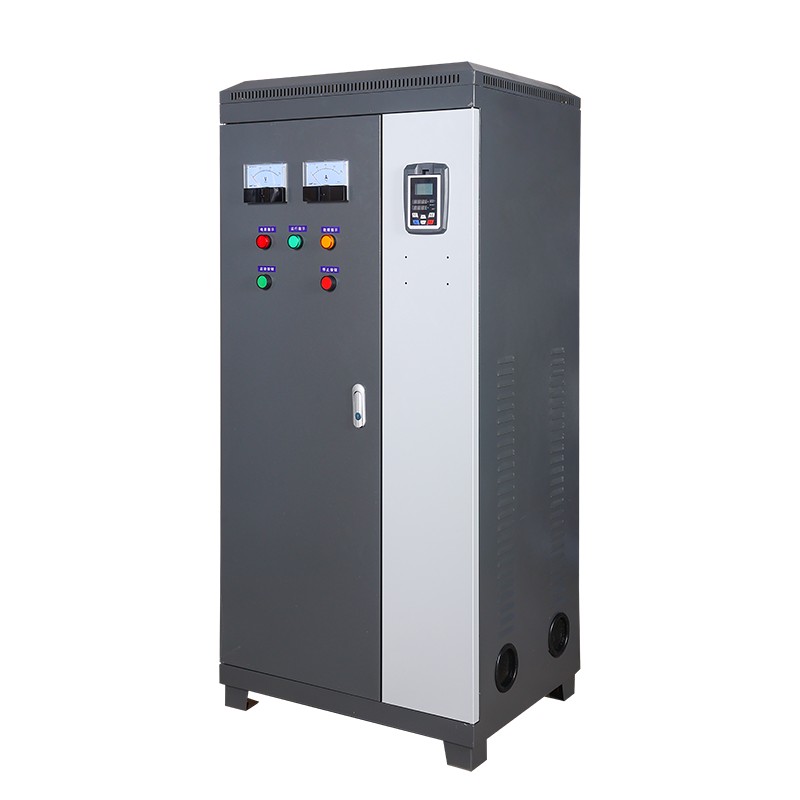

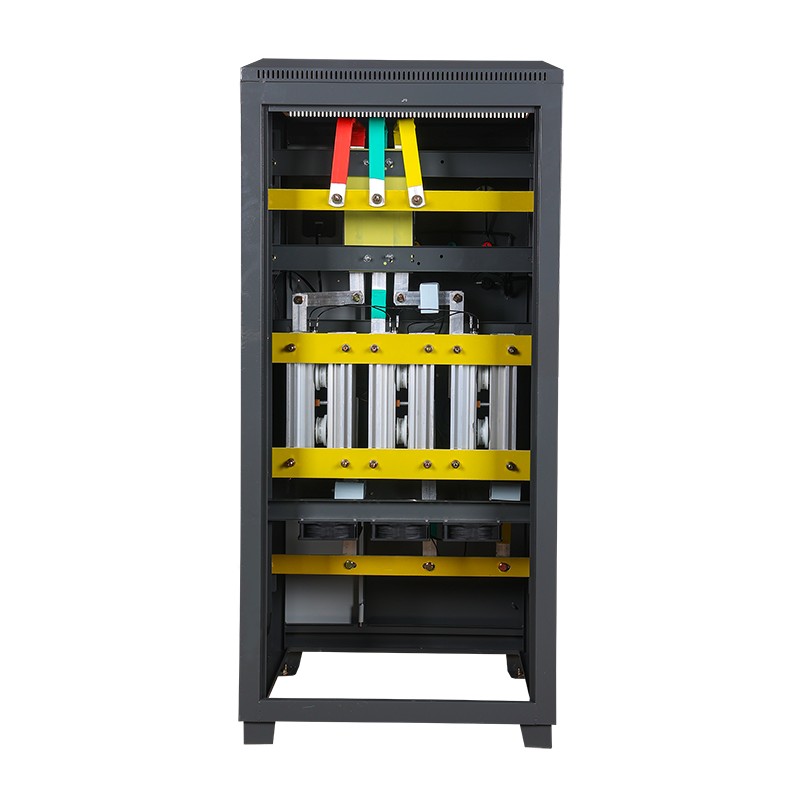

Gabinete de partida suave de bypass

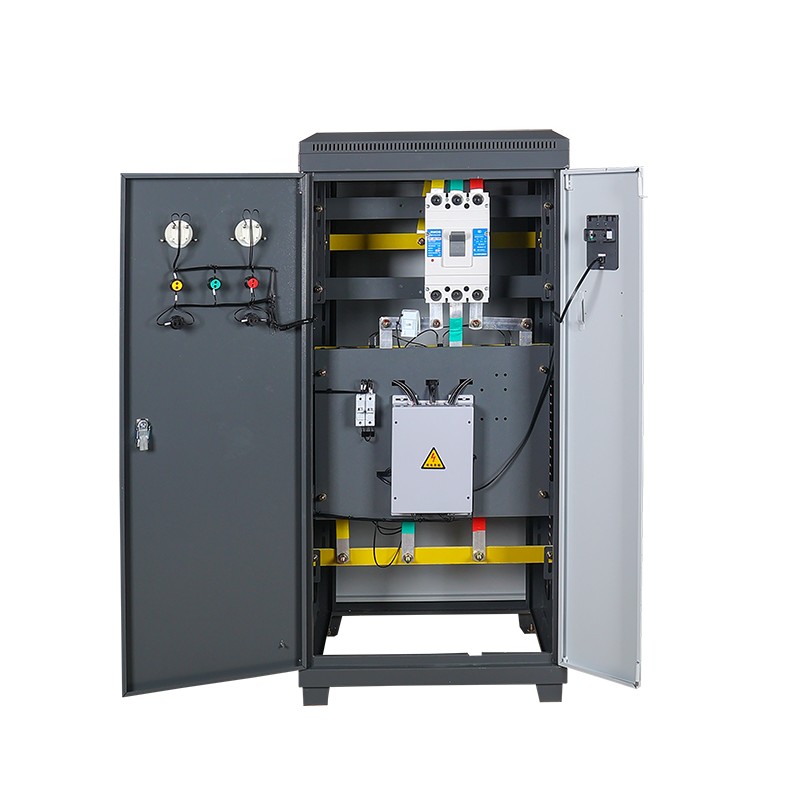

O gabinete de partida suave de bypass é um dispositivo de partida e controle de motor integrado e inteligente. Ele combina engenhosamente a unidade de partida suave do tiristor com o sistema de contator de bypass dentro de um gabinete padrão.
O modo de trabalho principal é dividido em dois estágios: Quando o motor dá partida, a tensão e a corrente aplicadas ao motor são controladas com precisão pelo soft starter dentro do gabinete, obtendo uma partida suave e sem impacto, resolvendo efetivamente os problemas de choque na rede e estresse mecânico causado pela partida direta.

Gabinetes de partida suave online VS. Ignorar gabinetes de partida suave

Material principal

Os componentes principais do gabinete de soft-start de bypass podem ser considerados como um sistema que é realizado através da colaboração de várias partes principais:

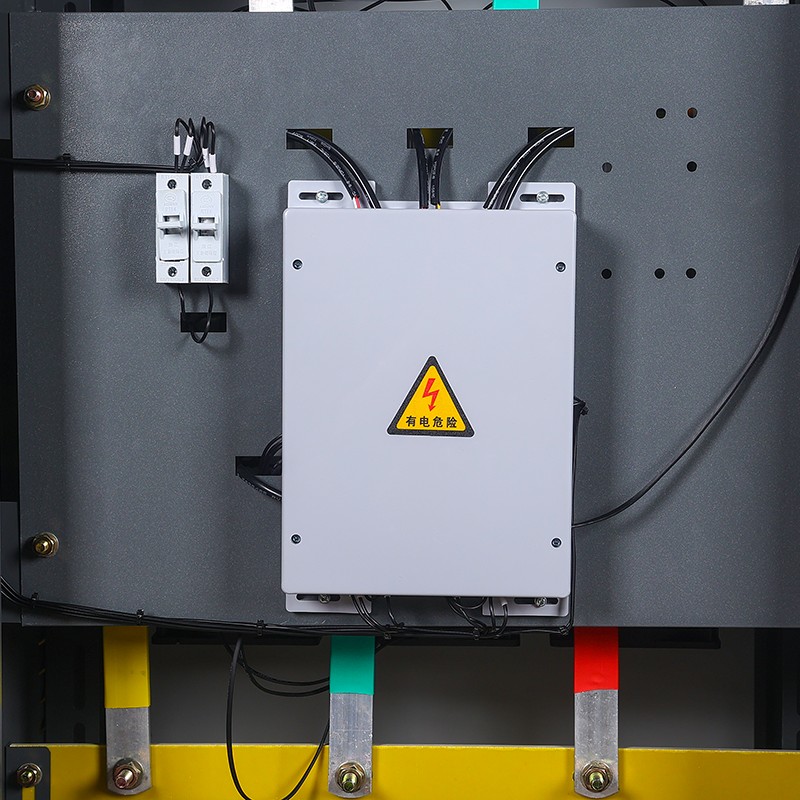

O núcleo funcional está nos tiristores (semicondutores à base de silício) da unidade de partida suave e nos contatores de grande capacidade (com contatos de liga de prata) da unidade de bypass.
O primeiro consegue um controle suave da tensão durante o estágio de inicialização, enquanto o último transporta a corrente total durante a operação em estado estacionário. O núcleo de controle do gabinete de soft-start de bypass é o chip microprocessador integrado, responsável pela lógica e cálculo de todo o sistema.

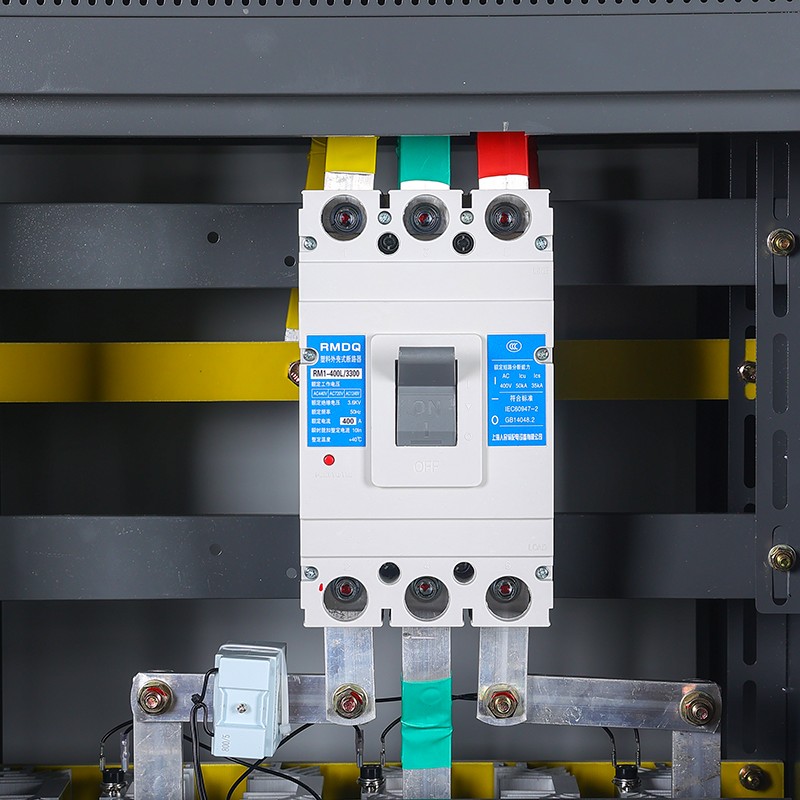

O caminho da corrente elétrica de todo o sistema é conectado por barramentos de cobre de alta pureza.
Todos os componentes são instalados em uma estrutura anticorrosiva revestida de alumínio e zinco, e a segurança elétrica é garantida por peças isolantes de plástico de engenharia.

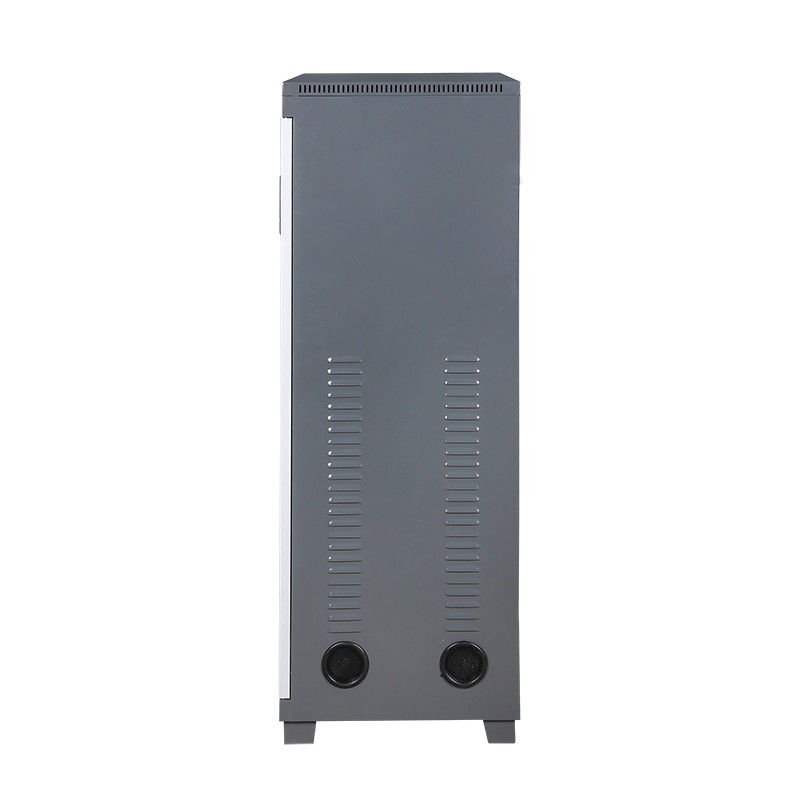

Para modelos de alta potência, radiadores e ventiladores de liga de alumínio também são equipados para lidar com o calor, e uma linha de defesa de segurança é formada por componentes de proteção, como fusíveis e relés térmicos.
A sinergia desses materiais atinge, em última análise, os objetivos do projeto de inicialização suave, operação eficiente e segurança e confiabilidade do equipamento.
Os materiais principais usados ​​em nossos gabinetes de partida suave de bypass foram todos cuidadosamente selecionados por nossos engenheiros da Ibaling e são de alta qualidade. Os gabinetes de partida suave de bypass fabricados com esses materiais principais têm uma qualidade que excede em muito o padrão e são altamente estáveis ​​em desempenho.

Processo de teste

O teste de fábrica do gabinete do soft starter de bypass é um processo de verificação rigoroso e sistemático projetado para simular condições operacionais reais e garantir que as funções, a segurança e a confiabilidade atendam aos padrões. Todo o processo segue primeiro o princípio estático, depois dinâmico; primeiro os componentes separados e depois a máquina inteira.
A primeira etapa é o teste estático e separado do gabinete do soft starter de bypass. Sem conectar à fonte de alimentação principal, todos os componentes principais dentro do gabinete de partida suave de bypass são testados individualmente, como testar as características mecânicas e a resistência de contato do contator de bypass, verificar a relação de transformação e a polaridade dos transformadores de corrente/tensão e realizar verificações de 100% da correção da fiação e testes de resistência de isolamento (≥10MΩ) e tensão suportável de frequência de energia (por exemplo, 2kV/1min) em todos os circuitos de controle secundários para garantir segurança e precisão básicas.

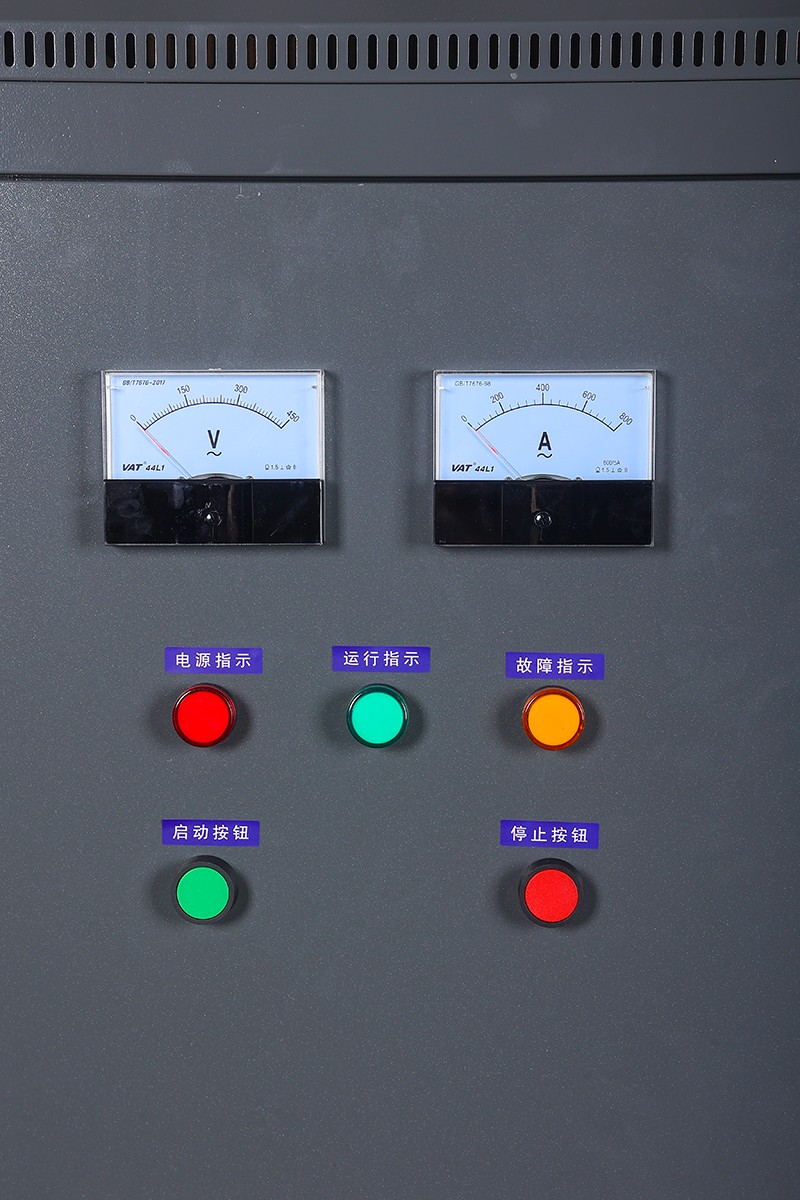

Ao mesmo tempo, de acordo com as necessidades do cliente, predefinir os parâmetros de inicialização e concluir todos os testes de funções da interface homem-máquina.
Em seguida, entre no estágio central de testes dinâmicos e funcionais. Depois de conectar à fonte de alimentação de depuração, primeiro verifique a sequência de fases e a exibição de tensão do circuito principal. A parte mais crítica é o teste lógico de comutação de bypass, que requer o uso de um osciloscópio para capturar e verificar se a saída do tiristor e o contator de bypass podem atingir uma comutação suave, sem arco e sem impacto no ponto de cruzamento zero da tensão. Este é o valor central do design de bypass do gabinete de partida suave de bypass.
Depois disso, conecte a caixa de carga de simulação do motor ou um motor de pequena potência para realizar um teste completo do processo de partida suave e parada suavee simular diversas falhas, como sobrecorrente, perda de fase e rotor travado, para verificar se todas as funções de proteção podem atuar com precisão e rapidez de acordo com os valores definidos. Por fim, execute uma operação de carga contínua por várias horas (teste de envelhecimento), durante a qual um termovisor infravermelho é usado para monitorar o aumento de temperatura de peças importantes, como o dissipador de calor do tiristor e os pontos de conexão do barramento, garantindo que permaneça dentro do limite seguro (por exemplo, aumento de temperatura ≤ 70K), para expor qualquer potencial falha de processo ou projeto.
Após a aprovação em todos os testes, realize uma verificação de limpeza final, reaperte os fixadores e anexe o "Relatório de teste de fábrica para o gabinete Bypass Soft Start" completo (incluindo todos os dados medidos), desenhos, certificados de conformidade, etc., antes de embalar para envio.
