Você conhece transformadores imersos em óleo?

A eletricidade que sai das usinas tem uma tensão extremamente alta (dezenas de milhares ou mesmo centenas de milhares de volts), que não pode ser utilizada diretamente por máquinas industriais ou residências.

A tensão precisa ser reduzida.

Quem faz esse trabalho?Transformadores imersos em óleo.

Não são novos nem inovadores e o seu princípio de funcionamento permaneceu praticamente inalterado durante mais de um século. No entanto, até hoje, você provavelmente encontrará um em cada subestação, embaixo de cada poste e na sala de distribuição de cada fábrica.

Para que serve um transformador imerso em óleo?

Simplificando: para transformar tensão.

Redução: Converta eletricidade de alta tensão (por exemplo, 10kV) em eletricidade de baixa tensão (por exemplo, 380V, 220V) para uso do equipamento.

Step-down – Pega alta tensão (como 10kV) e baixa para baixa tensão (380V, 220V) para que seu equipamento possa realmente usá-la.

Step-up – Para energia solar ou eólica. Ele aumenta a tensão antes de alimentá-la na rede, para que você não perca muita energia em longas linhas de transmissão.

Ele não altera a frequência, não limpa harmônicos nem regula a tensão. Ele faz exatamente uma coisa: transformar a voltagem naquilo que você precisa.

Por que é chamado de "imerso em óleo"?

Simples – está cheio de óleo.

Não para queimar. Por duas coisas: isolamento e refrigeração.

Isolamento – O óleo fica entre as bobinas e o núcleo, e entre as bobinas e o tanque. Sem ele, a alta tensão formaria um arco direto - curto-circuito, descarga, equipamento queimado.

Resfriamento – Quando as bobinas esquentam, o óleo afasta o calor e a parede do tanque o libera no ar. O óleo retém muito calor, por issotransformadores imersos em óleolidam bem com a sobrecarga – eles podem correr muito por um tempo sem reclamar.

O petróleo não dura para sempre. Com o tempo, ele fica sujo e absorve umidade. Você tem que testá-lo, filtrá-lo ou substituí-lo de vez em quando. Essa é a maior diferença dos transformadores do tipo seco.

Os transformadores do tipo seco não utilizam óleo. Eles usam ar para resfriamento. Mais seguro e limpo, sim. Porém, são mais caros e também não suportam sobrecarga. Os dois não são substitutos um do outro; eles atendem a cenários diferentes.

Os transformadores imersos em óleo estão sujeitos a falhas?

Pelo contrário, estão entre os equipamentos elétricos mais duráveis.

Sua vida útil projetada é normalmente de 20 a 30 anos. Desde que não estejam gravemente sobrecarregados, não tenham permanentemente falta de óleo e não sejam repetidamente atingidos por raios, podem funcionar de forma fiável durante décadas.

As "falhas" comuns são raras:

Queda do nível de óleo (vazamento ou evaporação)

Qualidade do óleo deteriorada (umidade ou oxidação)

Buchas e comutadores envelhecidos

Envelhecimento do isolamento devido a sobrecarga de longo prazo

Esses problemas não causam falhas repentinas. Eles podem ser detectados e resolvidos antecipadamente através de inspeções regulares e testes de óleo. Os transformadores imersos em óleo não são isentos de manutenção, mas a manutenção adequada garante uma longa vida útil.

Onde estãoTransformadores Imersos em ÓleoAinda usado?

Parâmetros principais de transformadores imersos em óleo: perguntas mais frequentes dos clientes

Capacidade (kVA): Some a potência de todas as cargas e adicione uma margem de 30% a 50%. Evite cálculos apertados.

Cobre ou Alumínio: Cobre vs. alumínio

O cobre custa mais. O alumínio custa menos.

Mas o cobre conduz melhor, dura mais e suporta melhor o calor. Se o seu equipamento funciona dia e noite, opte pelo cobre. Você vai se agradecer mais tarde.

Totalmente selado ou tipo conservador

Totalmente selado mantém o ar fora. Menos oxigênio significa que o óleo envelhece mais lentamente e você não precisa mexer nele com tanta frequência.

O tipo conservador permite ver o nível do óleo. Melhor se você tiver alguém verificando as coisas regularmente.

Classe de eficiência energética – S11, S13, S20…

Um número maior significa menos perdas, mas também um preço mais alto. Faça as contas: quantos anos serão necessários para que a poupança de electricidade pague o custo inicial mais elevado? Essa é a sua resposta.

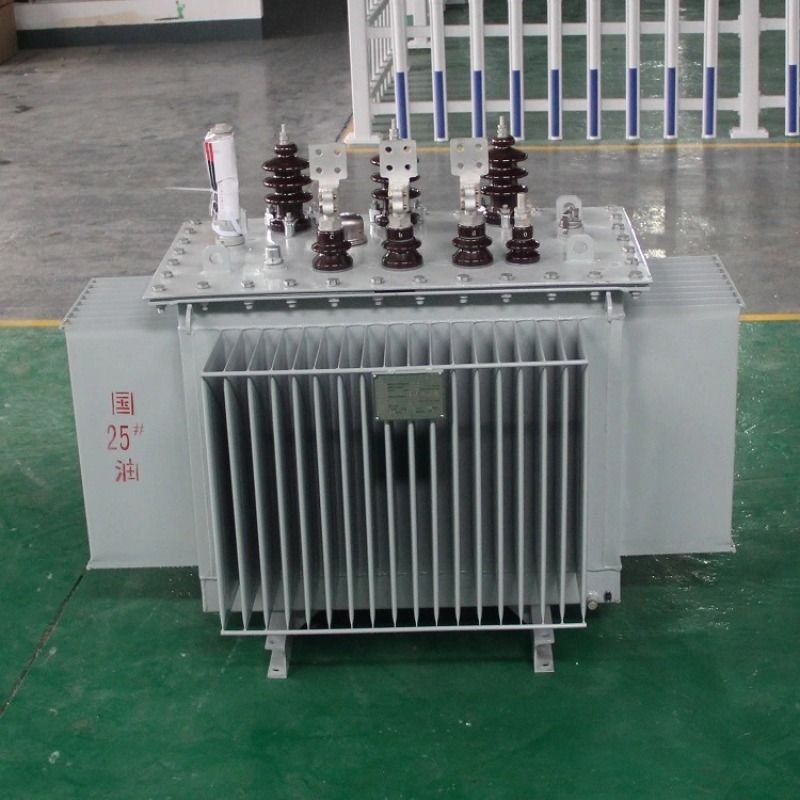

Yibaling'stransformadores imersos em óleo

Nada sofisticado. Apenas um trabalho sólido.

Núcleo – aço silício laminado a frio de alta qualidade, juntas totalmente intercaladas. Baixa sem perda de carga.

Enrolamentos – cobre puro como padrão (alumínio de alta pureza, se você solicitar). O isolamento da camada é firme e consistente.

Óleo isolante: Óleo de transformador premium, totalmente testado para suportar tensão, teor de umidade e perda dielétrica antes da entrega.

Tanque: Radiadores corrugados ou aletados com soldagem totalmente vedada para resistência a vazamentos e corrosão.

Testes de fábrica: Cada unidade passa por testes de taxa de transformação, resistência CC, resistência de isolamento, perda sem carga, perda de carga e tensão suportável de frequência de energia - sem testes apenas de amostragem.

Cenários de aplicação

Distribuição de fábricas, subestações residenciaisMineração, química, fabricação de papel, indústrias têxteis Intensificação fotovoltaica, conexão à rede de energia eólicaProjetos de apoio à exportação, projetos de ajuda externa

Especificações

Capacidade: 30kVA–3150kVA (capacidades maiores negociáveis)

Tensão: Principalmente 10kV/0,4kV, opções personalizadas não padronizadas disponíveis.
