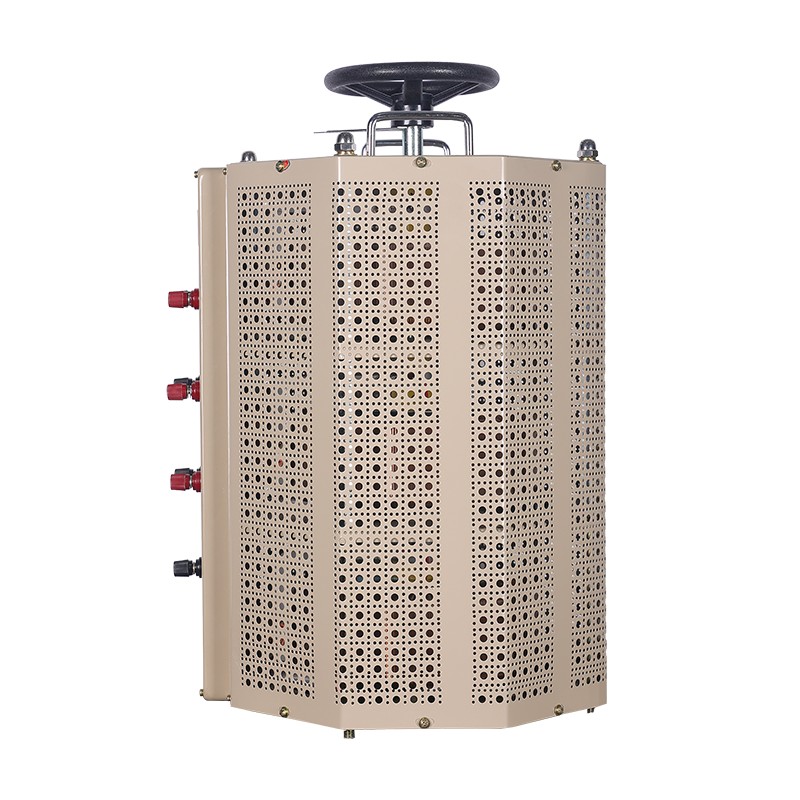

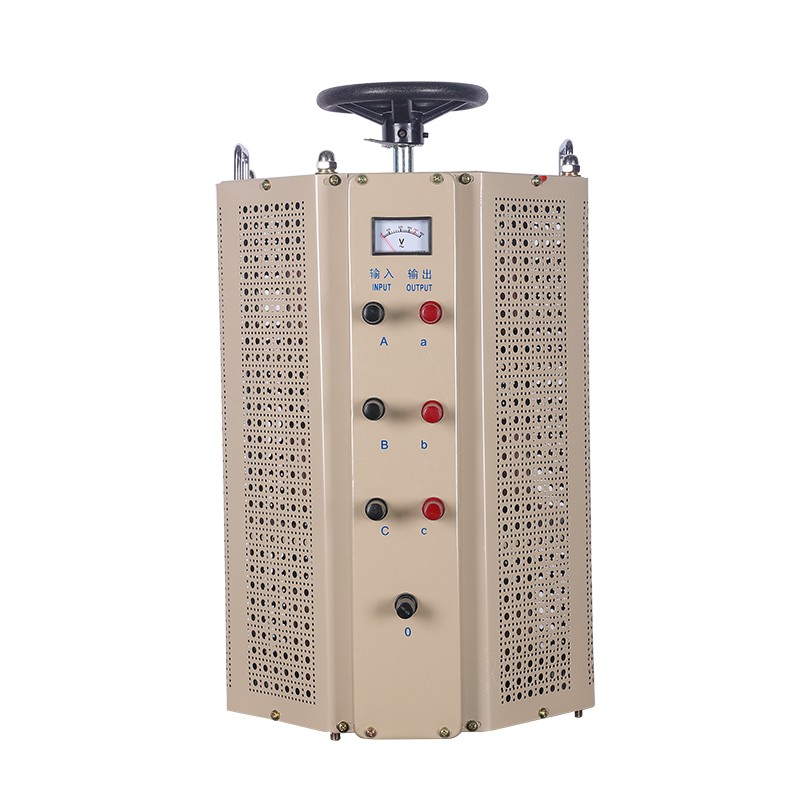

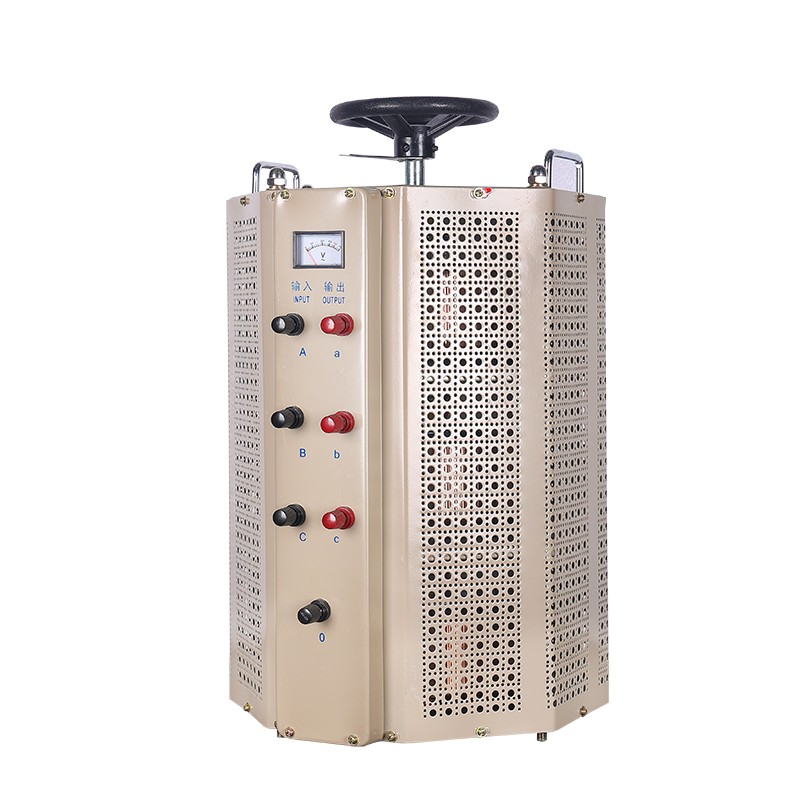

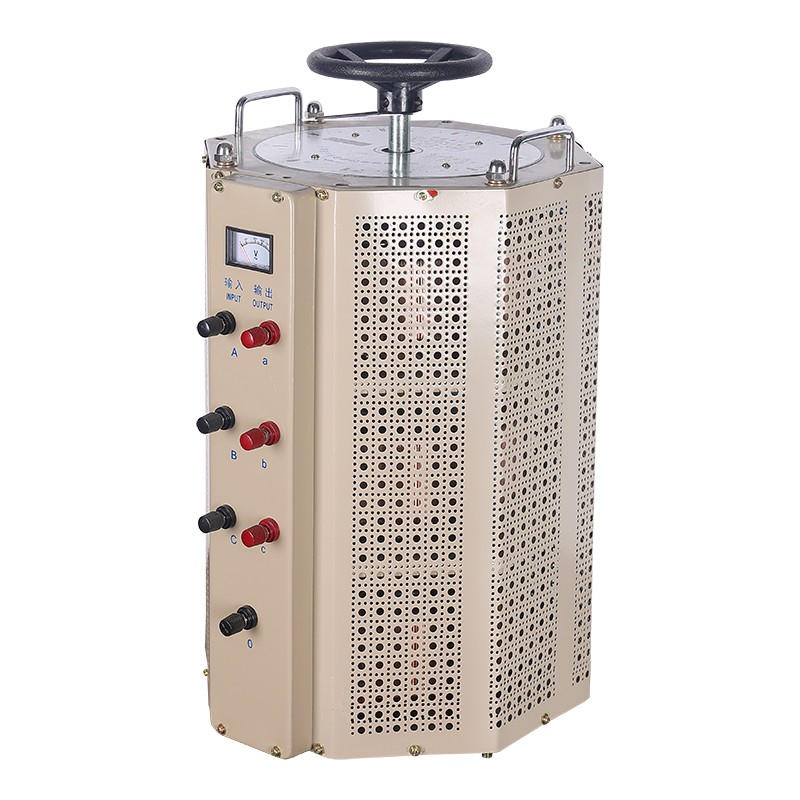

Regulador de tensão tipo contato TSGC2

Como fabricante e fornecedor profissional, o regulador de tensão tipo contato TSGC2 da Yibaling é um transformador regulador de tensão auto-acoplado, apresenta livre de distorção de forma de onda, tamanho pequeno, peso leve, alta eficiência, fácil operação e confiabilidade de longo prazo.
Pode ser amplamente aplicado em setores como engenharia química, metalurgia, instrumentação, fabricação mecânica e elétrica, fabricação de indústria leve e experimentos científicos para atingir finalidades como alta tensão, controle de temperatura, regulação de velocidade, controle de luz e controle de energia. E é uma fonte de alimentação reguladora de tensão CA ideal.

Material principal

A combinação de materiais principais do regulador de contato TSGC2 - escovas especiais de grafite, anéis de cobre finamente retificados e revestidos e chapas de aço silício laminadas a frio - constitui os três pilares físicos de sua arquitetura clássica de regulação de tensão manual. A seleção de cada material corresponde diretamente à realização de uma performance chave.

1. A base do circuito magnético: Núcleo de chapa de aço silício laminado a frio

Esta não é uma chapa de aço silício comum; é uma chapa de aço silício orientada laminada a frio de alta qualidade com um claro valor de perda (W/kg) e alta permeabilidade magnética (como a série 30Q130). Ele é estampado em forma de anel e, em seguida, empilhado de maneira escalonada para formar um circuito magnético fechado com baixa resistência magnética e baixa perda de corrente parasita. Isso garante que durante o processo de regulação, a perda sem carga e o aquecimento do próprio núcleo sejam controlados em um nível baixo, proporcionando uma base de conversão de energia silenciosa e de alta eficiência para todo o dispositivo.

2. O núcleo condutor e deslizante: anel de cobre finamente moído e revestido e escovas especiais de grafite

Este é o par de fricção chave para obter uma regulação de tensão suave, estável e de baixa perda.
Anel de cobre: A parte exposta do enrolamento como pista deslizante, não simplesmente polida. Ele precisa passar por torneamento e polimento precisos para obter um acabamento superficial espelhado (valor Ra geralmente ≤ 0,8 μm) e, em seguida, passar por revestimento de prata ou tratamento de estanho espesso. O revestimento não apenas reduz a resistência de contato e inibe a oxidação, mas também sua natureza macia pode combinar melhor com a escova, alcançando uma regulação de tensão de baixa faísca quase contínua.
Pincéis especiais de grafite: Esta não é uma escova de carbono comum, mas um material composto de grafite metálico com grafite de alta pureza como base e pó de cobre ou pó de prata impregnado. Esta fórmula garante excelente autolubrificação (reduzindo o atrito e o desgaste), alta condutividade (diminuindo a queda de pressão de contato e a perda de calor) e coeficiente de atrito estável. Sua dureza e elasticidade são especialmente projetadas para garantir a pressão de contato evitando arranhões no anel de cobre.

3. A sinergia de estrutura, condutores e isolamento

Condutor de enrolamento: Use fio esmaltado de cobre eletrolítico com pureza ≥ 99,95% para garantir baixa resistência e alta capacidade de transporte de corrente.
Suporte mecânico: Utilize placa de aço laminada a frio Q235 com espessura ≥ 1,5 mm, dobrada e soldada em uma estrutura, proporcionando suporte mecânico estável e posicionamento do enrolamento.
Sistema de isolamento: Use filme de poliéster (PET), papel de espiga de milho ou papel de isolamento DMD para isolamento confiável entre as camadas do enrolamento e o aterramento, com graus de isolamento normalmente nível B (130°C) ou superior para garantir a segurança elétrica. Em resumo, o design clássico do regulador de contato TSGC2 integra essencialmente um circuito magnético eficiente (chapa de aço silício), contato deslizante ideal (anel de cobre revestido + escova composta de grafite) e estrutura de isolamento confiável por meio de processamento preciso. Essa combinação de materiais alcança um excelente equilíbrio entre custo, confiabilidade e desempenho, tornando-a uma solução duradoura em laboratórios, controle industrial e situações que exigem regulação manual de tensão fina. A suavidade da sensação de regulação de tensão, a estabilidade de saída e a vida útil são determinadas diretamente pelo grau e pela precisão de processamento dos materiais principais e seu processamento.

A função do regulador de tensão do tipo contato TSGC2

O regulador de tensão do tipo contato TSGC2 é um dispositivo de regulação de tensão manual baseado em princípios eletromagnéticos e mecânicos puros. Ofunção principalé fornecer uma fonte de alimentação CA contínua, suave, linearmente ajustável e controlável intuitivamente.

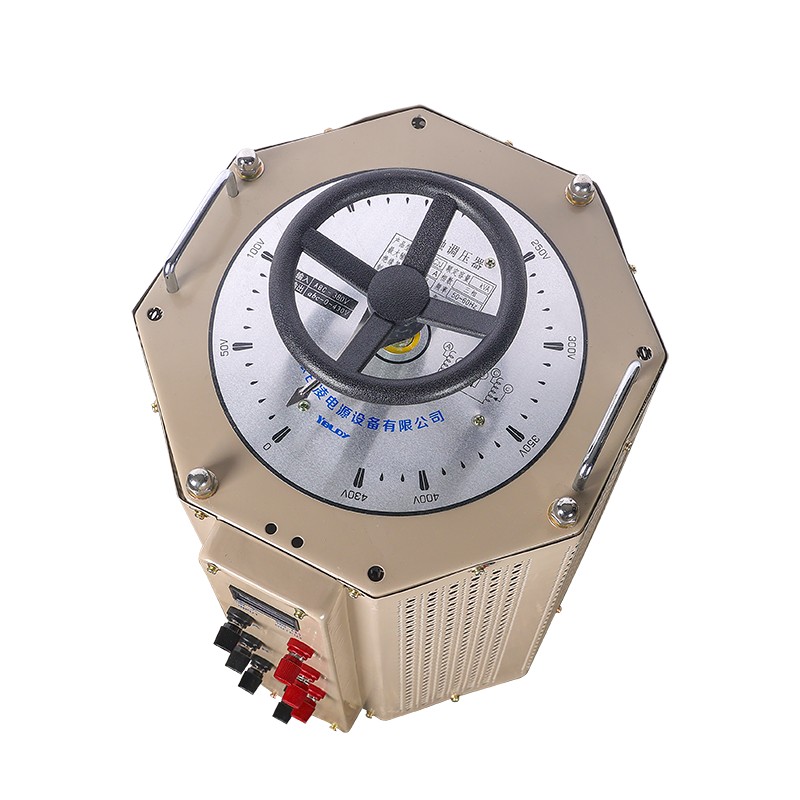

Ao girar o volante para acionar as escovas especiais de grafite para deslizar no enrolamento de cobre em forma de anel finamente retificado e banhado, este regulador de tensão pode obter regulação de tensão contínua de 0 V até o valor nominal (como 0-250 V ou 0-430 V) e fornecer indicação intuitiva através do mostrador de escala mecânica coaxialmente ligado, permitindo ao operador fazer ajustes finos de tensão.
Devido à estrutura condutora física pura (enrolamento de cobre + escovas), possui uma forte capacidade de sobrecarga instantânea e pode produzir ondas senoidais puras e sem distorção.
Oaplicação típicado regulador de tensão do tipo contato TSGC2 é como uma fonte de alimentação ajustável manualmente em laboratórios, oficinas ou linhas de produção, usada para depuração de equipamentos, testes de carga, partida de motores em fases ou demonstrações de ensino.
No entanto, deve ficar claro que este produto não é um estabilizador automático de tensão - quando a tensão de entrada ou carga muda, a tensão de saída irá flutuar e requer intervenção manual para reajuste.
Ao mesmo tempo, o regulador de tensão tipo contato TSGC2 geralmente não possui funções de proteção eletrônica e sua escova é uma peça de desgaste que requer manutenção regular.
Portanto, a essência do regulador de tensão do tipo contato TSGC2 é uma ferramenta de ajuste manual de tensão confiável, durável e econômica, adequada para situações onde o controle manual preciso da tensão é necessário ou onde cargas de impacto são suportadas, em vez de ser usado em sistemas que exigem estabilização automática de tensão.
