O que é um transformador de controle SBK e por que ele é importante?

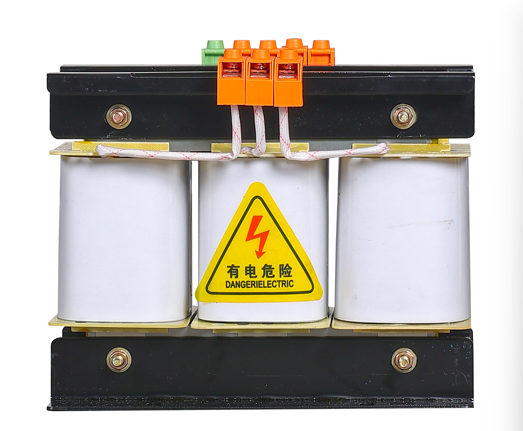

Um transformador de controle SBK é um transformador trifásico do tipo seco projetado especificamente para alimentar circuitos de controle, painéis de relés, sistemas PLC e equipamentos auxiliares em ambientes industriais.

Sua função não é alimentar motores ou elementos de aquecimento. Sua função é alimentar os “cérebros” da máquina – o CLP, os contatores, os relés, os indicadores, os sensores – com energia limpa, estável e isolada.

Por que isso importa?

Porque os circuitos de controle são sensíveis. Uma queda momentânea de tensão que um motor ignoraria pode causar uma falha no PLC, uma vibração no contator ou uma leitura falsa no sensor. Em uma linha de produção, isso significa sucata de peças, tempo de inatividade e dores de cabeça na solução de problemas.

O transformador de controle SBK isola o circuito de controle do barramento de alimentação principal, filtra o ruído e fornece uma fonte de tensão estável e dedicada na qual o sistema de controle pode confiar.

Resumindo: mantém o cérebro da máquina funcionando enquanto seus músculos fazem o trabalho pesado.

Como umTransformador de controle SBKFunciona

O princípio é simples, mas a aplicação é específica.

Passo 1 – Entrada

O enrolamento primário se conecta à fonte de alimentação principal – normalmente 380V, 400V ou 415V trifásico. Pode ter múltiplas derivações para acomodar variações de tensão de linha.

Passo 2 – Isolamento

O enrolamento secundário é eletricamente separado do primário. Não há conexão direta. Transferências de energia através de um campo magnético. Isso impede que ruídos, surtos e falhas de aterramento cheguem ao circuito de controle.

Passo 3 – Saída

O enrolamento secundário produz a tensão necessária ao sistema de controle – geralmente 220 V, 110 V ou 24 Vca. Alguns transformadores SBK possuem vários enrolamentos secundários para diferentes tensões de controle de uma única unidade.

Passo 4 – Fornecimento dedicado

A saída alimenta o painel de controle – fonte de alimentação do CLP, bobinas de relés, bobinas de contatores, luzes indicadoras e qualquer outro equipamento de controle ou auxiliar.

Passo 5 – Construído para funcionar continuamente

Os circuitos de controle estão sempre ligados. O SBK foi projetado para serviço contínuo – baixo aumento de temperatura, baixo ruído e longa vida útil em plena carga.

O resultado: uma fonte de alimentação limpa, estável e dedicada para o sistema de controle da máquina.

Tipos comuns deTransformadores de controle SBK

Os transformadores de controle SBK estão disponíveis em diversas configurações.

A versão blindada multitensão é a especificação mais comum para sistemas de controle industriais de médio a grande porte.

Por queTransformadores de controle SBKMatéria

Porque a falha mais cara da máquina é aquela que poderia ter sido evitada com uma potência melhor.

Aqui está o que um transformador de controle SBK fornece que as fontes de alimentação comuns não podem:

1. Isolamento elétrico

O circuito de controle está fisicamente separado do barramento de alimentação principal. Se um enrolamento do motor entrar em curto, o surto para no transformador. O sistema de controle continua funcionando.

2. Estabilidade de tensão

Mesmo quando a alimentação principal cai ou aumenta, o transformador de controle mantém a tensão de saída dentro de uma faixa estreita. CLPs e relés não vibram nem falham.

3. Supressão de ruído

VFDs, contatores e fontes de alimentação chaveadas geram ruído de alta frequência. A construção do enrolamento do SBK e a blindagem opcional impedem que o ruído chegue ao circuito de controle.

4. Eliminação do loop de aterramento

Ao fornecer um secundário isolado, o SBK interrompe os loops de terra que causam leituras erráticas do sensor, erros de comunicação e comportamento inexplicável do equipamento.

5. Ponto único de abastecimento

Um transformador fornece todas as tensões de controle. Não há múltiplas fontes de alimentação com diferentes referências de aterramento. Fiação mais simples, menos pontos de falha, solução de problemas mais fácil.

6. Longa vida útil

Os transformadores SBK são construídos para serviço contínuo. O núcleo e os enrolamentos são de tamanho generoso. O isolamento é normalmente Classe F (155°C) ou Classe H (180°C). Eles funcionam bem e duram décadas.

Sem um transformador de controle adequado, o sistema de controle da sua máquina fica à mercê do barramento de alimentação principal. Com um deles, ele opera de forma previsível e confiável.

Escolhendo o CertoTransformador de controle SBK

Selecionar o transformador de controle correto não é complicado, mas alguns erros podem causar disparos incômodos e comportamento errático.

Passo 1 – Determinar a carga

Liste todos os dispositivos que serão alimentados pelo transformador de controle:

Fonte de alimentação PLC (classificação VA)

Bobinas de relé (hold-in VA)

Bobinas do contator (selagem VA)

Luzes indicadoras

Válvulas solenóides

Sensores e transmissores

Adicione o VA (não os watts) de todos os dispositivos que irão operar simultaneamente.

Passo 2 – Aplicar o fator de serviço

Os transformadores de controle são dimensionados de forma diferente dos transformadores de potência.

Passo 3 – Verifique a corrente de partida

Contatores e relés consomem significativamente mais corrente quando fecham do que quando param. Um transformador que seja grande o suficiente para manter a corrente pode desarmar ou diminuir a tensão durante o fechamento.

Regra geral: a capacidade de inrush do transformador deve ser pelo menos 10 vezes a carga em estado estacionário durante os primeiros ciclos. A maioria dos transformadores SBK são construídos com margem de irrupção suficiente, mas se você tiver muitos contatores grandes, aumente o tamanho.

Passo 4 – Especifique as tensões

Tensão primária – qual é a sua alimentação? 380V? 400V? 415V?

Tensão(ões) secundária(s) – o que seu sistema de controle precisa? 220V? 110V? 24V?

Passo 5 – Decidir sobre a blindagem

Passo 6 – Escolha o tipo de gabinete

Moldura aberta – Montagem dentro de um painel de controle. Menor custo.

Fechado – Montagem autônoma. Protege contra contato acidental.

IP54 ou superior – Para ambientes empoeirados ou úmidos.

Passo 7 – Verifique os relatórios de teste do fabricante

Peça ao fornecedor:

Teste de resistência de isolamento

Teste de resistência dielétrica

Medição de perda sem carga

Teste de regulação de tensão

Considerações Finais

O transformador de controle SBK não é um componente "herói". Não possui display piscando ou atualização de software. Mas tente operar uma máquina sem ele e você notará imediatamente.

Ele fica no canto do painel de controle, fazendo seu trabalho silenciosamente, ano após ano. Ele protege os eletrônicos caros. Ele mantém o PLC funcionando quando o barramento principal cai. Ele bloqueia ruídos que, de outra forma, causariam desligamentos aleatórios.

Se você estiver projetando um painel de controle, construindo uma máquina ou atualizando um sistema existente, o transformador de controle SBK é um dos componentes mais importantes que você especificará — mesmo que ninguém fale sobre isso.

Porque a potência de controle confiável não é opcional. É a base da automação confiável.
