O que um transformador de isolamento SG realmente faz?

2026-05-29 0 Deixe-me uma mensagem

Uma palavra: isolar.

Não há conexão elétrica direta entre o lado de entrada (primário) e o lado de saída (secundário). A energia passa através de um campo magnético – sem fios envolvidos.

Isso oferece dois benefícios no mundo real:

1. Segurança

Se algo der errado no lado primário – um vazamento, um surto, um aterramento ruim – tudo para por aí. Não atinge o lado secundário. E quando você toca um circuito secundário, você não está conectado ao terra da rede. Isso significa um risco muito menor de levar um choque.

2. Poder mais limpo

A maior parte do lixo na rede – ruído de alta frequência, harmônicos, picos de tensão – é bloqueada pelo transformador de isolamento. O que sai do lado secundário é simplesmente mais limpo. E uma energia mais limpa significa que seu equipamento funciona de forma mais estável e menos instável.

Ele não foi projetado para regulação de tensão, nem tem como objetivo principal a transformação de tensão (embora possa executar esta função). Sua função fundamental é o isolamento.

Principais aplicações paraTransformadores de isolamento SG

Cenário de aplicação	RRazão para exigir isolamento
Instrumentos de precisão e equipamentos de laboratório	A interferência na rede causa dados de medição flutuantes e resultados experimentais distorcidos
Dispositivos Médicos	Corrente de fuga extremamente baixa é um requisito fundamental e o isolamento é essencial
CLP e sistemas de controle industrial	Anti-interferência e prevenção de operação incorreta
Fontes de alimentação e tomadas de serviço para manutenção	Fornece segurança intrínseca quando o pessoal toca nos circuitos
Correspondência de equipamentos importados	Equipamentos estrangeiros possuem requisitos rígidos de sistema de aterramento; o isolamento melhora a compatibilidade
Sistemas de áudio e vídeo	Elimina o zumbido CA causado por loops de terra

Diferenças entreTransformadores de isolamento SGe transformadores comuns

Item de comparação	Transformador comum	Transformador de isolamento SG
Conexão elétrica primária-secundária	Existe (autotransformador) ou conexão parcial	Totalmente isolado, sem conexão direta
Nível de segurança	Padrão	Alto (baixa corrente de fuga, proteção contra choque elétrico)
Capacidade anti-interferência	Padrão	Forte (suprime interferência de modo comum)
Cenários de aplicação	Distribuição geral de energia e transformação de tensão	Equipamento de precisão e fonte de alimentação segura
Preço	Mais baixo	Um pouco mais alto (mais materiais, artesanato mais rigoroso)

Um transformador de isolamento SG não é “todo-poderoso”, mas é insubstituível em cenários que exigem segurança e desempenho anti-interferência.

Características Técnicas: Simples, Mas Robusto

Principais recursos deTransformadores de isolamento SG:

Enrolamentos de cobre puro: Excelente condutividade, baixa geração de calor e longa vida útil. Os enrolamentos de alumínio custam menos. Mas para um transformador de isolamento? O cobre é a aposta mais segura. Mais confiável no longo prazo.

Aço silício de alta permeabilidade – Baixa perda, baixo ruído e baixo aumento de temperatura. Ele simplesmente funciona mais frio e silencioso.

Isolamento primário secundário completo – Este é um isolamento verdadeiro, não um autotransformador. Classe de isolamento típica: Classe F (155°C) ou Classe H (180°C). Muita margem.

Blindagem eletrostática (opcional) – Uma camada de folha de cobre entre o primário e o secundário, aterrada. Ele reduz ainda mais o ruído de alta frequência. Vale a pena adicionar se você tiver inversores ou motores grandes por perto.

Impregnação a vácuo – As bobinas são embebidas em verniz sob vácuo e pressão. Isso os isola contra umidade, poeira e vibração. Sem atalhos.

Gabinete metálico – IP20 a IP54, sua escolha. Interior ou exterior, ele aguenta.

Algumas coisas para pensar ao escolher um

Capacidade (kVA) – Some todas as suas cargas e acrescente mais 20 a 30%. Não corte perto.

Tensão de entrada/saída – A tensão de entrada corresponde às necessidades do seu equipamento? Caso contrário, um transformador de isolamento pode realizar as duas tarefas: transformar e isolar.

Blindagem ou não – Se você estiver em um ambiente barulhento (VFDs, motores grandes, equipamentos de RF), adquira a blindagem eletrostática. Vale a pena.

Para onde vai – Interior? IP20/IP22 está bom. Ao ar livre, molhado ou empoeirado? Vá IP54 ou superior.

Monofásico ou trifásico – Depende inteiramente do que você está alimentando. Não adivinhe. Verifique suas cargas.

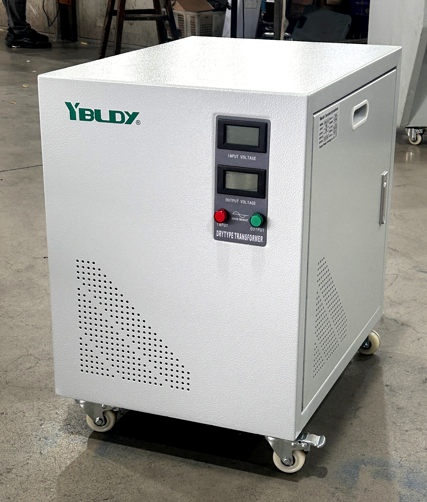

SG isolation transformers
