O que é um transformador de isolamento DG e por que ele é importante?

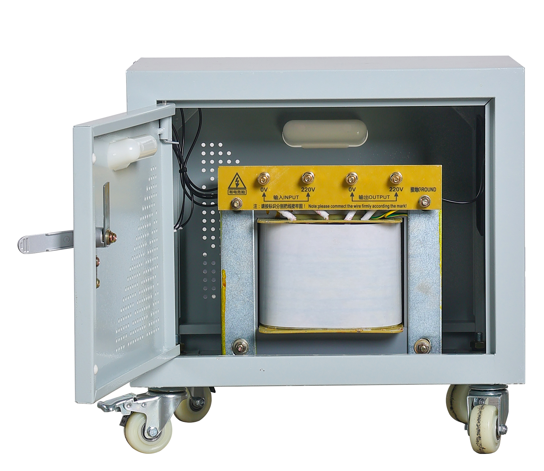

Um transformador de isolamento DG é um transformador de isolamento monofásico do tipo seco projetado para fornecer energia limpa, isolada e segura para equipamentos sensíveis, dispositivos médicos, instrumentos de laboratório e sistemas de controle industrial.

A sua função principal é simples mas essencial: transfere energia eléctrica do lado primário para o lado secundário sem qualquer ligação eléctrica directa entre eles. A energia se move através de um campo magnético – não através de fios.

Por que isso importa?

Porque as conexões elétricas diretas transportam mais do que apenas energia. Eles carregam ruídos, surtos, harmônicos e falhas à terra. Uma fonte de alimentação padrão transmite esses problemas diretamente para o seu equipamento. Um transformador de isolamento os bloqueia.

O transformador DG fica entre a fonte de alimentação e a carga sensível. Ele isola a carga da rede, filtra ruídos de alta frequência, interrompe loops de aterramento e fornece uma fonte de energia limpa, segura e estável.

Resumindo: permite que o seu equipamento veja apenas a energia de que necessita – e não o lixo na rede.

Como umTransformador de isolamento DGFunciona

O princípio é a indução eletromagnética, mas o design é construído para isolamento.

Passo 1 – Entrada

O enrolamento primário se conecta à fonte CA – normalmente 220V ou 110V monofásico.

Passo 2 — Acoplamento magnético

Não há conexão elétrica direta entre o primário e o secundário. Transferências de energia através de um campo magnético no núcleo.

Passo 3 — Saída

O enrolamento secundário produz a tensão de saída — a mesma que a tensão de entrada (1:1), ou aumentada/diminuída se exigido pela aplicação.

Passo 4 — Isolamento

Como não existe um caminho elétrico direto, a carga fica completamente isolada da rede. Isso bloqueia:

Ruído de modo comum

Loops de terra

Correntes de fuga

Surtos e transientes

Passo 5 — Blindagem eletrostática (opcional)

Para aplicações que exigem energia ainda mais limpa, o DG pode ser construído com uma blindagem eletrostática de cobre entre os enrolamentos primário e secundário, aterrada para desviar o ruído de alta frequência da carga.

O resultado: energia limpa, isolada e segura para equipamentos sensíveis.

Tipos comuns deTransformadores de isolamento DG

Os transformadores DG vêm em diversas configurações para atender a diferentes aplicações.

Passo 5 — Escolha o tipo de gabinete

Moldura aberta — Montagem dentro de um painel existente

Fechado (IP20) — Gabinete metálico padrão

IP54 — À prova de poeira e respingos (para ambientes industriais)

Passo 6 — Verifique a classe de isolamento

Para aplicações de serviço contínuo, especifique isolamento Classe F (155°C) ou Classe H (180°C).

Passo 7 — Solicite relatórios de teste

Um fornecedor confiável deve fornecer:

Teste de resistência de isolamento (≥100MΩ a 500V DC)

Teste de resistência dielétrica (≥2000V AC por 1 minuto)

Sem medição de perda de carga

Medição de corrente de fuga (para unidades médicas)

Teste de regulação de tensão

Considerações Finais

O transformador de isolamento DG não é o componente mais caro em um sistema de potência. Mas pode ser o mais importante para proteger equipamentos sensíveis.

Ele funciona silenciosamente em segundo plano, fazendo um bom trabalho: manter a energia ruim desligada e a boa ligada. Sem luzes, sem telas, sem atualizações de software. Apenas isolamento limpo e confiável, ano após ano.

Se você estiver operando componentes eletrônicos sensíveis, protegendo dispositivos conectados a pacientes ou solucionando problemas misteriosos de equipamentos – loops de aterramento, ruído, desvios – o transformador DG é uma das soluções mais eficazes que você pode instalar.

A energia limpa não é opcional para equipamentos sensíveis. É a base de uma operação confiável.
