O que é um transformador de controle BK e por que ele é importante?

2026-07-07 0 Deixe-me uma mensagem

A Transformador de controle BKé um transformador monofásico do tipo seco projetado para fornecer energia de controle estável e isolada para máquinas-ferramentas, sistemas de automação e painéis de controle industriais. Sua principal função é reduzir a tensão de alimentação principal – 380 V, 220 V ou outras entradas – para as tensões de controle que os CLPs, relés, contatores, solenóides e luzes indicadoras realmente precisam.

A frequência nominal de 50 Hz é o que torna a série BK particularmente valiosa. Pode ser usado em países com redes de 50 Hz (Europa, Ásia, África) e redes de 60 Hz (América do Norte, partes da América do Sul) sem modificação. Para fabricantes de equipamentos que exportam para todo o mundo, isso elimina a necessidade de diferentes versões de transformadores para diferentes mercados.

Por que isso importa?

Porque os circuitos de controle são sensíveis. Uma queda de tensão que um motor ignoraria pode fazer com que um PLC falhe, um contator vibre ou um sensor forneça uma leitura falsa. O transformador BK isola o circuito de controle do barramento de alimentação principal, filtra o ruído e fornece uma fonte de tensão estável e dedicada na qual o sistema de controle pode confiar.

Resumindo: um transformador, qualquer frequência — potência de controle confiável onde quer que você esteja.

Como umTransformador de controle BKFunciona

O princípio é simples e comprovado ao longo de décadas.

Passo 1 – Entrada

O enrolamento primário se conecta à alimentação principal - normalmente 220 V ou 380 V CA monofásico (até 500 V ou 1000 V dependendo do modelo). As opções primárias multitap acomodam variações de tensão de linha.

Passo 2 — Indução eletromagnética

Uma tensão CA aplicada à bobina primária gera um campo magnético alternado no núcleo de ferro. Isto induz uma tensão no enrolamento secundário. A relação de espiras determina a tensão de saída — N1/N2 = V1/V2.

Passo 3 — Saída

O enrolamento secundário produz a tensão de controle necessária – normalmente 110V, 127V, 220V, 36V, 24V ou 12V. Alguns modelos possuem múltiplos enrolamentos secundários: um para circuitos de controle e outro para iluminação local, tudo em uma única unidade.

Passo 4 — Isolamento

Os enrolamentos primário e secundário são eletricamente separados – sem conexão direta. Isso impede que surtos, ruídos e falhas à terra cheguem ao circuito de controle.

O resultado: energia limpa, estável e isolada para o seu sistema de controle.

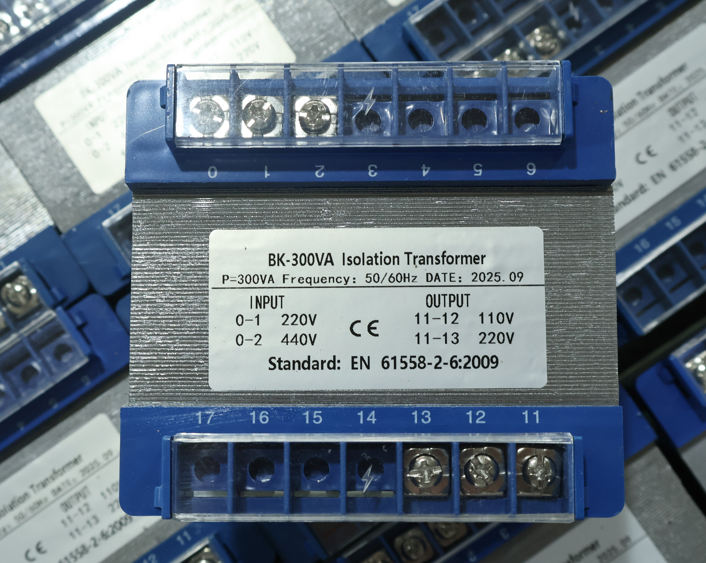

BK Control Transformer

Tipos e classificações comuns de transformadores BK

Os transformadores BK cobrem uma ampla faixa de capacidade.

Faixa de capacidade	Aplicação Típica
25 – 100 VA	Relés pequenos, luzes indicadoras, painéis de controle básicos
150 – 500 VA	Controles de máquinas médias, CLPs, bancos de contatores
800 – 1500 VA	Grandes máquinas-ferramentas, painéis de automação complexos
2000 – 5000 VA	Controles pesados, múltiplos circuitos de controle

Configurações padrão:

Recurso	Opções
Freqüência	Classificação dupla de 50 Hz/60 Hz (padrão)
Tensão primária	220 V, 380 V, 400 V, 415 V, 440 V, 480 V, 110 V (personalizável)
Tensão secundária	220 V, 127 V, 110 V, 36 V, 24 V, 12 V, 6,3 V (personalizável)
Eficiência	Normalmente ≥90% a ≥95%
Classe de isolamento	Padrão Classe F (155°C); Classe H disponível
Estrutura	Tipo de shell (núcleo EI) ou tipo de núcleo
Montagem	Montagem vertical com suportes para pés

Por queTransformadores de controle BKMatéria

Porque cada circuito de controle de máquina merece sua própria fonte de alimentação estável.

Aqui está o que um transformador de controle BK oferece:

1. Compatibilidade global de 50/60 Hz

A série BK foi projetada para grades de 50 Hz e 60 Hz. Os equipamentos de exportação podem usar o mesmo transformador em todo o mundo — não há necessidade de estocar modelos diferentes para países diferentes.

2. Ampla faixa de tensão

Com opções de tensão primária de 110 V a 480 V e tensões secundárias de 6,3 V a 220 V, o BK pode atender a quase todos os requisitos de circuito de controle.

3. Isolamento elétrico

O secundário isolado mantém ruídos, surtos e falhas no circuito principal longe dos componentes eletrônicos de controle sensíveis.

4. Vários enrolamentos de saída

Um transformador pode fornecer tensão de controle, iluminação e sinais indicadores simultaneamente — simplificando a fiação do painel e reduzindo a contagem de componentes.

5. Construção durável

Os transformadores BK são construídos com enrolamentos de cobre de alta pureza e núcleos de aço silício laminados a frio de alta permeabilidade para longa vida útil e baixas perdas.

6. Compacto e compatível com painel

A montagem vertical com suportes para pés se ajusta perfeitamente aos painéis de controle. Design eficiente em termos de espaço para armários lotados.

7. Capacidade de serviço contínuo

Os transformadores BK são classificados para operação contínua de longo prazo sob plena carga - não para serviço intermitente.

Escolhendo o transformador BK certo

Selecionar um transformador BK é simples, mas requer atenção a alguns detalhes importantes.

Passo 1 — Determine sua carga

Liste todos os dispositivos que serão alimentados pelo transformador:

Fonte de alimentação PLC (classificação VA)

Bobinas de relé e contator (retendo VA)

Válvulas solenóides

Luzes indicadoras

Iluminação local

Sensores e transmissores

Adicione o VA de todos os dispositivos que irão operar simultaneamente – não apenas os watts da placa de identificação. Os contatores consomem energia reativa, portanto, use VA, se possível. Etapa 2 - Dimensione a capacidade

Tipo de carga	Regra de dimensionamento
Carga contínua	Soma de VA × 1,2
Carga intermitente	Soma de VA × 1,5
Inrush pesado (contatores grandes)	Soma de VA × 2,0

Dica: Superdimensionar é mais seguro do que subdimensionar. Um transformador muito pequeno superaquecerá e falhará prematuramente. Um transformador ligeiramente superdimensionado funcionará mais frio e durará mais.

Passo 3 — Especifique as tensões primárias e secundárias

Entrada	Resultados Comuns
220 V	220 V, 110 V, 24 V, 12 V
380 V	220 V, 110 V, 36 V, 24 V, 12 V
415V/440V/480V	220 V, 110V, 24V

Se você precisar de múltiplas tensões de saída (por exemplo, controle de 110 V + iluminação de 36 V + indicador de 6,3 V), confirme se o transformador possui os enrolamentos secundários necessários.

Passo 4 — Verifique a compatibilidade de frequência

Os transformadores BK padrão têm classificação dupla de 50/60 Hz — nenhuma configuração especial é necessária. Confirme se você tem um requisito incomum.

Passo 5 — Verifique o ambiente

Doença	Exigência
Altitude	≤1000m (padrão); ≤2000m mediante solicitação
Temperatura ambiente	-5°C a +40°C; Média de 24 horas ≤35°C
Umidade	≤90% a 25°C; ≤50% a 40°C
Instalação	Interior, sem gases corrosivos ou poeira condutiva, sem chuva ou água

Considerações Finais

O transformador de controle BK não é o componente mais interessante em um painel de controle. Ele fica no canto, fazendo seu trabalho silenciosamente, raramente notado por alguém – até parar de funcionar.

Quando para de funcionar, o PLC perde energia. Os contatores caem. A máquina para. A produção para.

É por isso que escolher o transformador BK certo é importante.

A capacidade de frequência dupla de 50/60 Hz significa que um projeto de transformador atende equipamentos globais. Quer sua máquina vá para a Europa (50 Hz), os Estados Unidos (60 Hz) ou qualquer outro lugar, a série BK pode lidar com isso sem modificações.

É um dispositivo simples: enrolamentos de cobre, núcleo de aço silício, resfriamento de ar natural. Mas ele foi construído para durar — muitas vezes sobrevivendo às máquinas que controla. Um bom transformador de controle não é caro. Uma má é.
