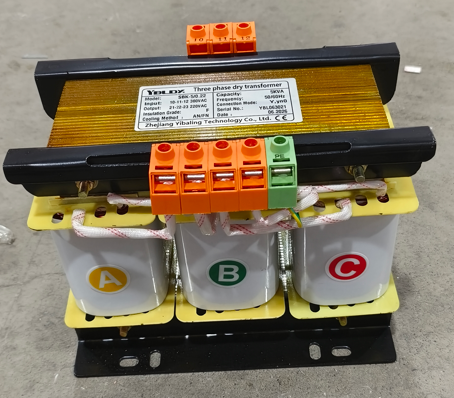

O que é um transformador trifásico do tipo seco SBK e por que ele é importante?

UmTransformador trifásico tipo seco SBKé um transformador de isolamento de baixa tensão resfriado a ar projetado para aplicações onde é necessária energia limpa e estável - e onde transformadores cheios de óleo simplesmente não são adequados.

Ao contrário dos transformadores imersos em óleo, o SBK não utiliza isolamento líquido. Seus enrolamentos são resfriados pela circulação natural de ar e toda a unidade é construída para funcionar de forma limpa, silenciosa e segura – sem vazamentos, sem risco de incêndio, sem manutenção de óleo.

Por que isso importa?

Porque os equipamentos industriais modernos – máquinas CNC, linhas de produção automatizadas, dispositivos médicos, sistemas de comunicação – são sensíveis à qualidade da energia e muitas vezes instalados em locais internos com espaço limitado, onde um vazamento de óleo no transformador seria um desastre.

O SBK fica entre a alimentação e a carga, aumentando ou diminuindo a tensão, isolando equipamentos sensíveis do ruído da rede e fornecendo uma fonte de energia estável e confiável que mantém a produção funcionando sem interrupção .

Resumindo: fornece energia limpa e silenciosa onde quer que você precise: em ambientes internos, externos, em seu gabinete de controle ou ao lado de suas máquinas.

Como umTransformador tipo seco trifásico SBKFunciona

O princípio é simples, mas a construção é o que torna o SBK especial.

Passo 1 – O núcleo

O núcleo magnético é feito de chapas de aço silício laminadas a frio, empilhadas em um arranjo escalonado. Isto reduz a corrente de magnetização e as perdas sem carga, conferindo ao transformador a sua elevada eficiência.

Passo 2 – Os enrolamentos

Enrolamentos de cobre ou alumínio de alta qualidade são enrolados em torno do núcleo. O lado de baixa tensão usa enrolamentos de folha ou camada para lidar com correntes mais altas; o lado de alta tensão utiliza enrolamentos cilíndricos para melhor distribuição de tensão.

Passo 3 – Isolamento

Os enrolamentos primário e secundário são eletricamente separados. Transferências de energia através do campo magnético — sem conexão direta. Isso impede que surtos, harmônicos e falhas à terra cheguem ao seu equipamento.

Passo 4 – Resfriamento

O resfriamento é AN – ar natural. Sem ventiladores, sem bombas, sem peças móveis. O transformador dissipa o calor através do núcleo e das superfícies dos enrolamentos, tornando-o confiável e livre de manutenção.

Passo 5 – Gabinete opcional

Os transformadores SBK vêm em duas configurações principais:

Tipo aberto — para instalação dentro de gabinetes ou áreas de acesso restrito

Tipo protegido – equipado com um invólucro de aço para maior segurança e proteção

Passo 6 – Monitoramento

Os acessórios opcionais incluem voltímetros, amperímetros, controladores de temperatura e rodas para instalações portáteis.

O resultado: uma fonte de energia limpa, confiável e de baixa manutenção que funciona silenciosamente, ano após ano.

Tipos e classificações comuns deTransformadores SBK

Os transformadores SBK cobrem uma ampla faixa de capacidade, tornando-os adequados para tudo, desde pequenas máquinas-ferramentas até grandes instalações industriais.

Faixa de capacidade:

Trifásico: 1kVA – 3000kVA

Configurações padrão:

Recurso	Opções
Freqüência	50 Hz / 60 Hz (classificação dupla)
Tensão de entrada	Até 1000 V – padrão 380 V, 400 V, 415 V
Tensão de saída	Personalizável - 220V, 200V, 110V, etc.
Grupo de conexão	S/△, △/Y, DYN11
Classe de isolamento	Classe F (155°C) ou Classe H (180°C)
Eficiência	≥98%
Gabinete	Tipo aberto ou protegido (IP00 – IP20)
Vida de design	30 anos

Combinações típicas de tensão:

Entrada	Saída	Aplicativo
380 V	380 V (1:1)	Somente isolamento – proteção contra ruído
380 V	220 V	Redução para equipamentos importados ou com classificação de 220 V
380 V	200 V	Conversão de tensão para equipamentos japoneses
380 V	110V	Desça para circuitos de controle ou iluminação

Por queTransformadores Trifásicos Tipo Seco SBKMatéria

Porque a energia limpa não é um luxo – é um requisito para uma operação industrial confiável.

Aqui está o que torna o SBK a escolha preferida para instalações modernas:

1. Isolamento elétrico

O SBK separa seu equipamento da rede, bloqueando:

Surtos e transientes

Harmônicos e ruído de alta frequência

Faltas à terra e correntes de fuga

2. Baixas perdas e alta eficiência

Uma eficiência de 98% ou superior significa menos desperdício de energia, custos operacionais mais baixos e requisitos de refrigeração reduzidos.

3. Baixo ruído

O ruído operacional é normalmente inferior a 35-40dB a um metro – silencioso o suficiente para instalação em espaços ocupados sem tratamento acústico.

4. Sem óleo, sem vazamentos, sem risco de incêndio

O projeto do tipo seco elimina vazamento de óleo, testes de óleo e o risco de incêndio associado a transformadores imersos em óleo. Isso o torna adequado para instalações internas, edifícios altos e outros locais sensíveis.

5. Longa vida útil

Com uma vida útil projetada de 30 anos e requisitos mínimos de manutenção, o SBK oferece excelente valor a longo prazo.

6. Conversão de tensão flexível

O SBK pode converter tensões para atender praticamente qualquer requisito de equipamento, tornando-o ideal para:

Equipamento importado com requisitos de tensão não padronizados

Exportar máquinas que precisam funcionar em redes estrangeiras

Instalações com equipamentos de tensão mista

7. Personalizável

Os transformadores SBK podem ser construídos com tensões de entrada/saída, grupos de conexão, arranjos de taps, gabinetes e acessórios específicos – adaptados exatamente à sua aplicação.

8. Fácil manutenção

Sem óleo, não há amostragem de óleo, nem filtração, nem reabastecimento. A limpeza periódica do gabinete geralmente é suficiente.

9. Ampla faixa operacional

O SBK opera em uma ampla faixa de temperaturas ambientes (-15°C a +45°C) e altitudes (até 5.000 m com desclassificação apropriada).

Escolhendo o transformador SBK certo

Selecionar um transformador SBK é simples, mas requer atenção a alguns detalhes importantes.

Passo 1 — Determine sua carga

Some o consumo de energia de todos os equipamentos que serão conectados. Inclui expansão futura – normalmente margem de 20 a 30%.

Classificações padrão SBK: 1kVA, 3kVA, 5kVA, 10kVA, 15kVA, 20kVA, 30kVA, 40kVA, 50kVA, 60kVA, 80kVA, 100kVA e até 3000kVA mediante solicitação.Etapa 2 - Especifique as tensões de entrada e saída

Fator	Perguntas a serem feitas
Tensão de entrada	Qual é o fornecimento do seu site? 380V? 400V? 415V?
Tensão de saída	Qual voltagem seu equipamento precisa?
Torneiras	Você precisa de ajustes de tap (±5%) para variação de tensão de linha?
Grupo de conexão	DYN11 é comum – mas verifique os requisitos do sistema

Passo 3 — Escolha a classe de isolamento

Classe de isolamento	Temperatura máxima	Recomendado para
Classe F	155ºC	Aplicações industriais gerais – mais comuns
Classe H	180°C	Ambientes de alta temperatura, cargas contínuas pesadas

Passo 4 — Selecione o tipo de gabinete

Tipo	Descrição	Quando escolher
Abrir	Sem gabinete, enrolamentos expostos	Instalação em salas elétricas trancadas e com acesso restrito
Protegido	Gabinete de aço	Instalação interna geral – escolha padrão
Com rodas	Versão móvel e portátil	Instalações temporárias, configurações de teste, oficinas com mudança de layout

Passo 5 — Verifique o ambiente de instalação

Doença	Exigência
Altitude	≤2000m (padrão), até 5000m com redução de capacidade
Temperatura ambiente	-15°C a +45°C
Umidade	≤90% (sem condensação)
Atmosfera	Sem gases corrosivos, poeira condutora ou substâncias explosivas
Vibração	Nenhuma vibração ou impacto severo

Passo 6 — Verifique os padrões de segurança

Verifique se o transformador está em conformidade com os padrões relevantes:

VDE0550

IEC439

JB5555

GB226

ISO9001

CE

Considerações Finais

O transformador trifásico seco SBK não é o componente mais glamoroso em um sistema de energia industrial. Não possui tela sensível ao toque ou conexão sem fio.

Mas faz uma coisa muito bem: fornece energia limpa, estável e confiável — de forma silenciosa, eficiente e com manutenção mínima.

Numa época em que as linhas de produção são cada vez mais automatizadas e os equipamentos cada vez mais sensíveis à qualidade da energia, o transformador SBK é a base silenciosa que mantém tudo funcionando. Ele não é o herói da história. É o palco em que os heróis atuam.
