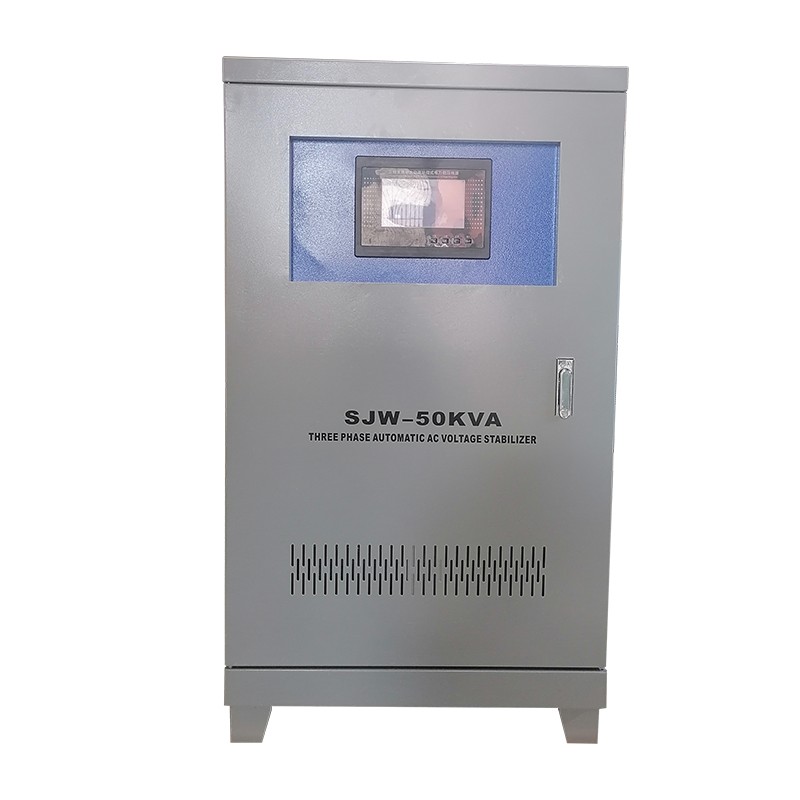

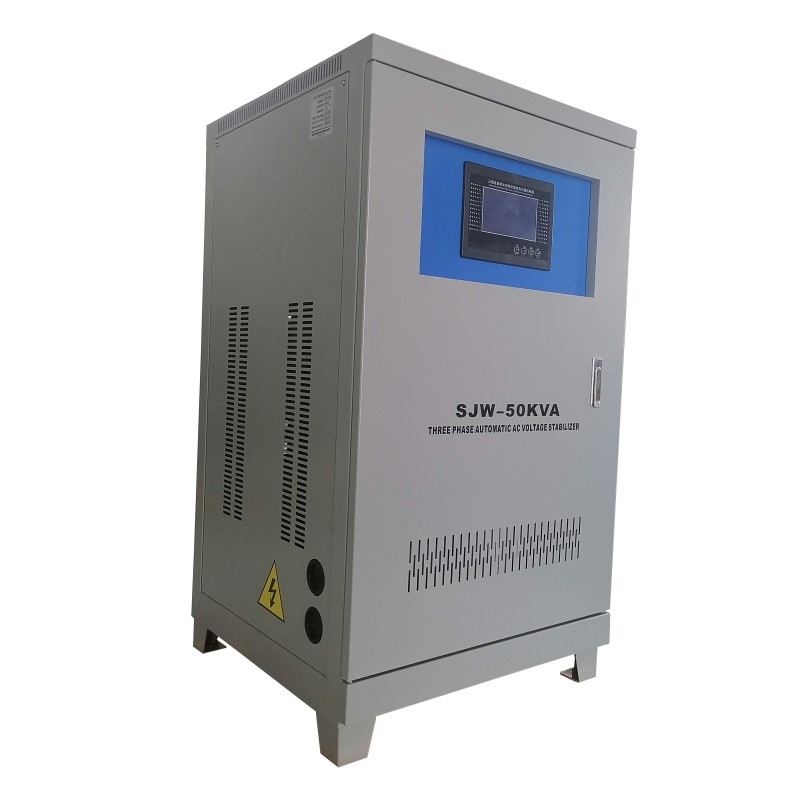

Estabilizador de tensão CA compensado trifásico SJW

O estabilizador de tensão CA trifásico compensado Yibaling SJW é um estabilizador de energia trifásico rápido construído para locais onde a qualidade da energia realmente importa - como linhas de fabricação de precisão, data centers, salas de imagens médicas e estações de comunicação.
Ele usa um design inteligente multi-tap combinado com controle de fase independente. Isso significa que ele pode corrigir flutuações de tensão, desequilíbrio de fase, afundamentos e surtos em tempo real.

Qual é a função do estabilizador de tensão da série SJW em diversas aplicações?

1. Em fábricas e oficinas

A tensão geralmente cai quando grandes máquinas são iniciadas. Às vezes, a tensão permanece desequilibrada porque as cargas monofásicas estão distribuídas de forma desigual.
O SJW detecta essas alterações em apenas 20 a 40 milissegundos e corrige instantaneamente cada fase separadamente.
Por exemplo, em uma fábrica de semicondutores, mesmo uma queda de tensão de um ciclo pode arruinar um lote inteiro de wafers. O SJW mantém a tensão de saída dentro de ±1% do ponto de ajuste, protegendo equipamentos sensíveis contra problemas de rede a montante.

2. Em edifícios comerciais

Nestes edifícios, a iluminação, os aparelhos de ar condicionado e os equipamentos de TI estão em fases diferentes – as tensões raramente estão equilibradas. Estabilizadores comuns com núcleo compartilhado geralmente não conseguem lidar com isso.
Mas as três unidades independentes de remuneração do SJW tratam cada fase separadamente. Isso significa que não há mais fios neutros sobrecarregados, menos perda de energia e nenhuma oscilação de luz irritante.

3. Em locais remotos

Por exemplo, em estações de tratamento de água ou minas, a energia é frequentemente alimentada por longas linhas aéreas. Durante os horários de pico, a tensão pode cair para 320 V ou até menos.
A ampla faixa de regulação do SJW (normalmente ±20% a ±30%) eleva a tensão de volta aos 380V ou 400V normais.
Como resultado, bombas, sopradores e britadores obtêm o torque necessário e não desarmam devido à baixa tensão.

Material Central e Tecnologia

O desempenho do estabilizador SJW é baseado em um conjunto cuidadosamente selecionado de materiais e componentes, cada um escolhido para atender a um objetivo específico de engenharia: comutação rápida, baixa perda, alta capacidade de resistência a surtos e longa vida útil.

1. Transformador de compensação

O coração do estabilizador SJW são três transformadores de compensação independentes - um para cada fase.
Seus enrolamentos são feitos de cobre livre de oxigênio de alta pureza (sem alumínio barato aqui), com um sistema de isolamento classe H que pode suportar temperaturas de até 180°C com segurança.
O núcleo de ferro é construído em aço silício laminado a frio de alta qualidade (como 30Q130), usando uma técnica de junta escalonada. Isto significa simplesmente menos energia desperdiçada e menor perda sem carga.
O design também mantém a indutância de fuga muito baixa, de modo que a tensão de compensação responde quase instantaneamente sempre que o sistema de controle assim o exigir.

2. Sistema de controle e amostragem

O “cérebro” do SJW é um DSP (processador de sinal digital) ou um MCU de alto desempenho.
Ele monitora constantemente as tensões trifásicas usando transformadores de tensão de alta precisão (classe de precisão 0,2) e sensores de corrente de efeito Hall.
O sistema de controle utiliza compensação PID independente para cada fase – o que significa que cada fase é corrigida separadamente, sem interferir nas demais.
Todos os recursos de proteção (sobretensão, subtensão, sobrecorrente, perda de fase, sequência de fases errada) estão integrados ao software, mas também há backup de hardware dedicado para garantir que a unidade falhe com segurança se algo der errado.

3. Proteção contra surtos e filtragem EMI

Cada entrada de fase vem com proteção contra surtos integrada:
MOV (varistor de óxido metálico) - absorve picos de tensão
Tubo de descarga de gás (GDT) – lida com surtos maiores
Juntos, eles impedem que surtos de modo comum e modo diferencial atinjam seu equipamento.
Se precisar de energia ainda mais limpa, você pode adicionar filtros EMI opcionais para reduzir o ruído de alta frequência, especialmente útil quando há cargas eletrônicas sensíveis por perto.

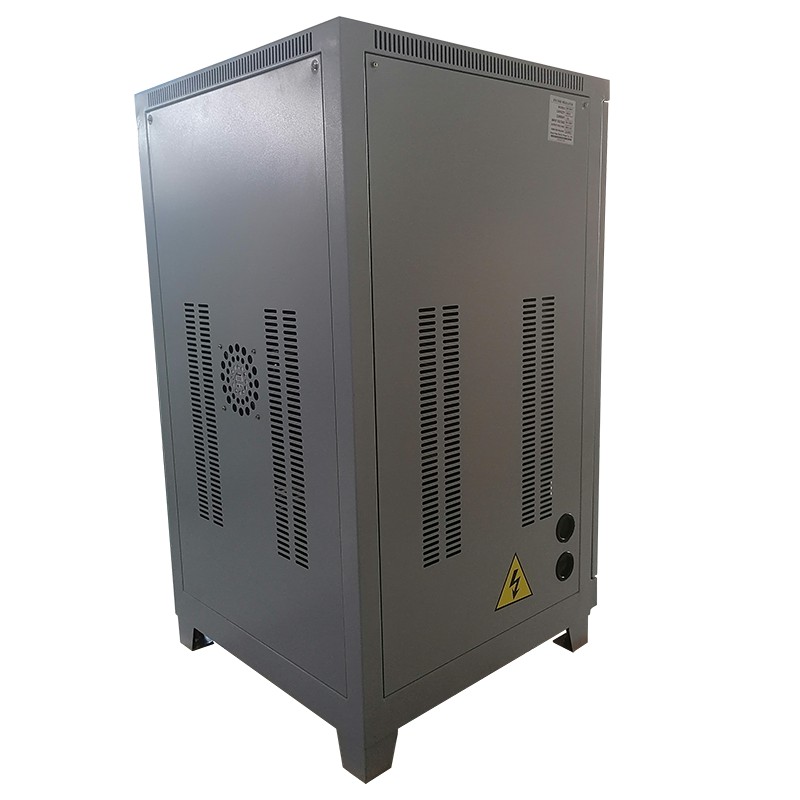

4. Gabinete e resfriamento

O SJW vem em um invólucro de aço resistente (pelo menos 1,5 mm de espessura), com revestimento em pó eletrostático (≥80μm) para boa resistência à corrosão.
Proteção padrão: IP20 – ideal para salas elétricas internas
Maior proteção opcional: IP23, IP54 ou ainda mais – para áreas empoeiradas ou uso externo
Resfriamento:
Para unidades de até 100kVA, a convecção natural geralmente é suficiente (sem ruído do ventilador, sem peças móveis que possam falhar)
Para unidades maiores, ventiladores com temperatura controlada e rolamentos de esferas de longa duração só entram em ação quando necessário
Em palavras simples: o case é robusto, o resfriamento é inteligente e você pode escolher o nível certo de proteção para o seu local.

Personalização do Estabilizador Trifásico SJW

1. Confirmação dos parâmetros principais

Antes da produção, os seguintes parâmetros devem ser claramente definidos com o cliente:

2. Documentos Técnicos que Fornecemos aos Clientes

Quando construirmos seu estabilizador SJW, você não ficará adivinhando. Aqui está o que lhe enviamos:
Desenho do transformador de compensação - mostra o tamanho do núcleo, o layout do enrolamento e o grau de isolamento.
Relatório de seleção do módulo SCR – explica quais tiristores usamos, quanta margem de segurança deixamos e como gerenciamos o calor.
Esquema da PCB de controle e versão do firmware - inclui método de amostragem, configurações de proteção e protocolo de comunicação (Modbus, RS485 ou Ethernet, se necessário).
Desenho mecânico e layout do terminal - informa como montá-lo, onde os cabos entram e como conectar uma chave de bypass, se necessário.

3. Como construímos – Principais etapas de fabricação

Não apenas “montamos” peças. Seguimos um processo controlado.
Enrolamento da bobina - feito em máquinas controladas por computador com tensão constante. Cada camada de isolamento é uniforme. Sem corda manual de “palpite de sorte”.
Impregnação por pressão a vácuo (VPI) - os enrolamentos são embebidos em resina epóxi de classe H sem solvente sob alto vácuo (≤133Pa) e depois curados em um forno com temperatura controlada.
Por que é importante: isso torna os enrolamentos à prova d'água, à prova de poeira, resistentes à vibração e melhores na dissipação de calor. Sem VPI, o isolamento falha anos antes.
Montagem SCR – os módulos são montados em dissipadores de calor com pasta térmica e apertados com uma chave de torque calibrada. Isso mantém a resistência de contato baixa e evita o superaquecimento.

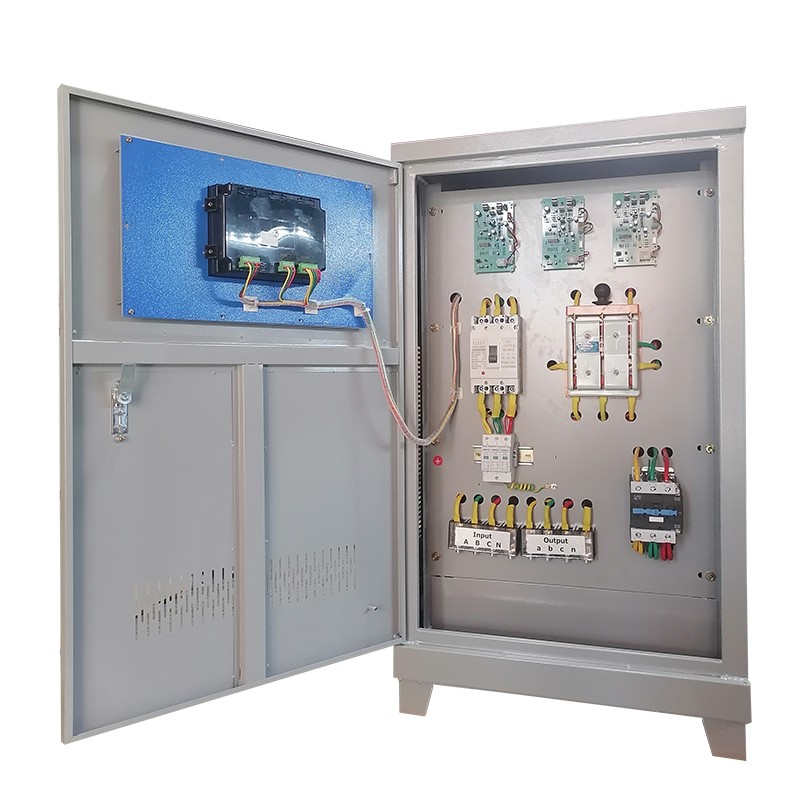

Montagem final – as seções de energia e controle são fisicamente separadas para reduzir o ruído elétrico. Todos os barramentos internos são de cobre puro estanhado (não de alumínio). Cobre significa menor resistência, menos calor e maior vida útil.

4. Testes de fábrica

Cada unidade SJW passa por um conjunto completo de testes de rotina e de tipo:
Resistência de isolamento (≥ 100MΩ com megômetro de 2500V)
Suportabilidade dielétrica (AC 3500V / 1min entre enrolamentos e terra)
Teste de regulação independente de fase - a tensão de entrada desequilibrada é aplicada artificialmente (por exemplo, A:+15%, B:0%, C:-10%) e o desequilíbrio de saída é medido (deve ser ≤±1%).
Teste de resposta dinâmica - é aplicado um passo de carga de 50%; a queda de tensão de saída e o tempo de recuperação são registrados com um analisador de potência de alta velocidade; ele deve retornar a ±1% em 40 ms.
Teste de despejo de carga - a carga total é removida repentinamente; o transitório de sobretensão não deve exceder +5% do ponto de ajuste.
Teste de proteção contra sobrecorrente/curto-circuito - falhas simuladas verificam se os SCRs estão bloqueados e o disjuntor de entrada desarma dentro do tempo especificado.
Cada resultado de teste é registrado no Relatório de Teste de Fábrica, que é entregue ao cliente junto com o produto.

Se você estiver enfrentando desafios como alarmes inexplicáveis ​​de equipamentos, paradas de produção relacionadas à tensão ou desequilíbrio trifásico em suas instalações, a série SJW pode ser a resposta. A equipe de engenharia da Yibaling está pronta para auxiliar no dimensionamento, customização e suporte técnico.
