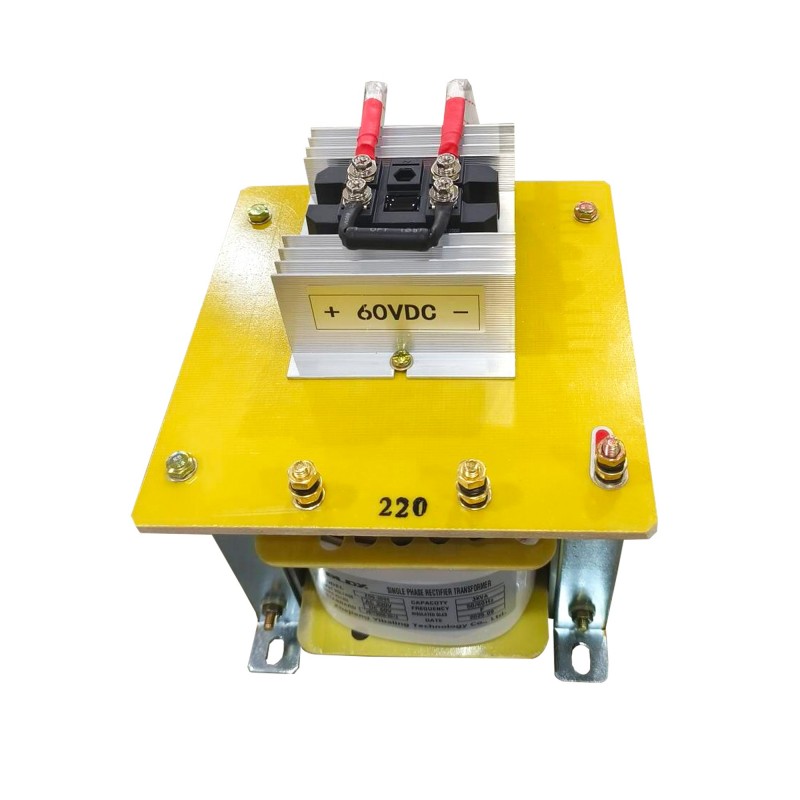

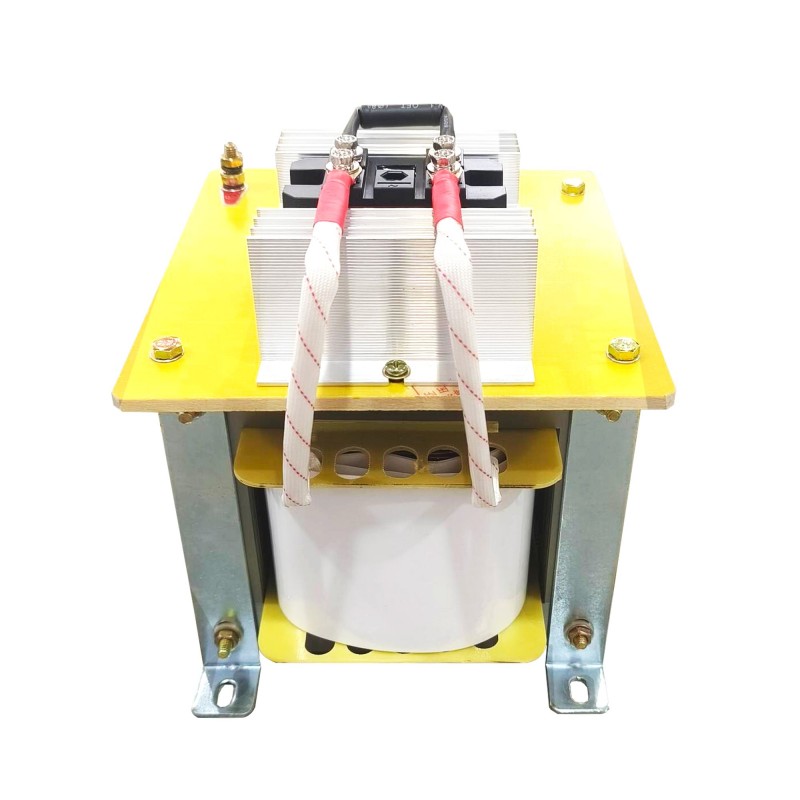

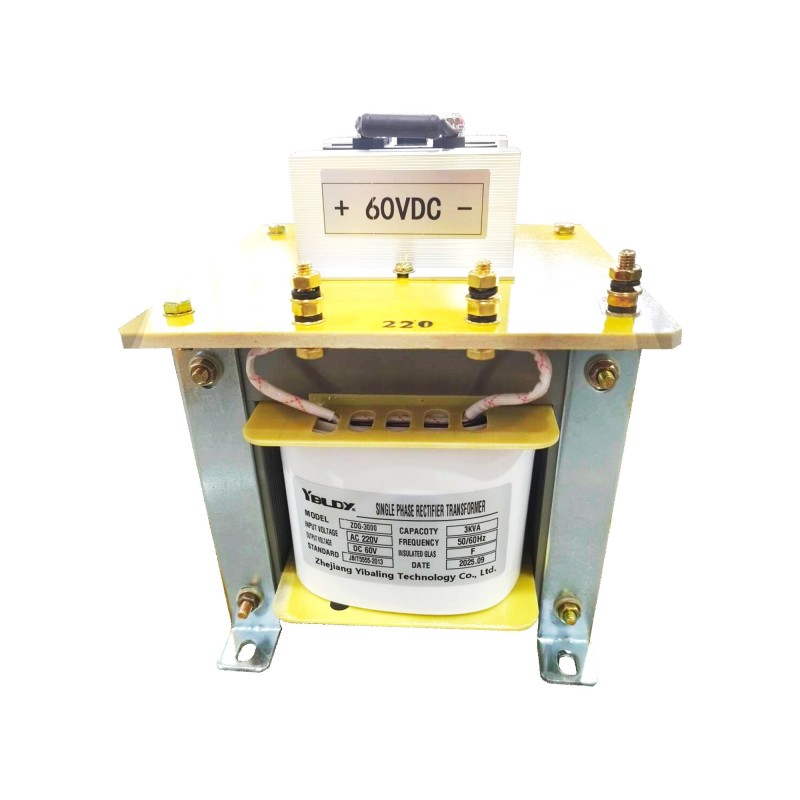

Transformador de controle ZBK

O transformador de controle ZBK é um transformador do tipo seco projetado especificamente para automação de fábrica e sistemas de controle elétrico. Utiliza chapas de aço silício laminadas a frio de alta qualidade em seu núcleo, combinadas com materiais isolantes sólidos. O design geral é compacto, tem boa eficiência e mantém excelente controle de aumento de temperatura durante a operação.
A principal tarefa é converter com segurança a tensão mais alta no circuito principal (como o 380V comum) em várias fontes elétricas de baixa tensão exigidas pelo circuito de controle - como 220V, 110V ou as tensões padrão de 36V e 24V. Assim, CLPs, contatores, relés, luzes indicadoras e diversos instrumentos podem obter uma fonte de alimentação estável e confiável.
O produto é inteiramente projetado de acordo com os padrões de ambientes industriais. Tem grande capacidade de suportar sobrecargas e não tem medo de distúrbios comuns. Ele pode ser usado sem problemas em vários cenários, como máquinas-ferramentas, linhas de produção, sistemas de distribuição de energia e diversas situações de controle automatizado. É realmente um componente essencial indispensável por trás do circuito de controle, garantindo uma operação segura e estável.

Materiais principais

As chapas de aço silício não orientado laminadas a frio utilizadas são aquelas reconhecidas na indústria como DW470, com espessura controlada em 0,35 ou 0,5 milímetros. Este material possui alta permeabilidade magnética e baixa perda de ferro, além de consumir muito pouca eletricidade quando não é aplicada carga.

Bobinas: cobre eletrolítico de grau T2

A tinta isolante que os cobre é de material de poliéster de grau QZ(G)-2/155/I, que pode suportar temperaturas de até 155 graus Celsius. Mesmo que o transformador de controle ZBK opere em plena carga por muito tempo, é improvável que haja problemas devido ao superaquecimento.
Em termos de tratamento de isolamento, a camada intermediária é preenchida com folha composta DMD, que pode suportar uma tensão de até 8 quilovolts por milímetro.

Estrutura: material PBT

O material possui grau retardador de chama UL94 V-0 e não pode pegar fogo. Todo o transformador é finalmente submetido a um tratamento de impregnação a vácuo, utilizando resina alquídica 1032 ou resina orgânica de silicone grau H para envolver completamente os enrolamentos.
Ao ser produzido desta forma, quando colocado em um ambiente que varia de -15 graus Celsius a 40 graus Celsius, não ultrapassará um aumento de 85 graus de temperatura, e a resistência de isolamento permanecerá acima de 100 megaohms. De acordo com a experiência da fábrica de Yibaling, com uso normal por mais de 100.000 horas, não haverá grandes problemas.
A seleção desses materiais e o processo de produção garantem que os transformadores de controle ZBK possam resistir a testes de longo prazo no ambiente de oficina da fábrica.

Perguntas frequentes

P: Qual é a finalidade do transformador de controle ZBK? Como é diferente dos pequenos transformadores comuns?
R: O transformador de controle ZBK é projetado especificamente para gabinetes de controle industriais. Sua principal função é converter a alta tensão da fonte de alimentação principal (como 380 V) em uma baixa tensão segura (geralmente 24 V, 36 V, 110 V, etc.) exigida pelo circuito de controle.
A principal diferença entre o transformador de controle ZBK e os transformadores comuns está no design de nível industrial:
Os materiais são mais sólidos (como o uso de chapas de aço silício DW470 e cobre eletrolítico T2), a proteção é melhor (tratamento de impregnação a vácuo), pode suportar continuamente o impacto da corrente causado pelo fechamento dos contatores e pelas ações da bobina no circuito de controle, e isolar efetivamente a interferência da rede para garantir a operação estável de equipamentos sensíveis, como PLCs e instrumentos.

P: Existe alguma diferença entre o cobre eletrolítico T2 usado no enrolamento do transformador de controle ZBK e o fio de cobre comum?
R: Há uma diferença fundamental. T2 é um cobre eletrolítico de alta qualidade no padrão nacional, com pureza de até 99,9% e possui excelente condutividade.
Usar cobre T2 para o enrolamento resulta em menor resistência e menor geração de calor sob a mesma potência. Isso garante que o transformador de controle ZBK não queime devido ao calor excessivo do enrolamento, mesmo sob carga total ou sobrecarga de curto prazo.
Muitos transformadores baratos utilizam cobre reciclado com impurezas ou alumínio revestido de cobre, que tem baixa condutividade e representa um risco à segurança da operação do equipamento.

P: Vi que os parâmetros incluem o processo de impregnação a vácuo. Isso é importante?
R: É extremamente importante. Este é um passo fundamental na confiabilidade.
Este processo envolve colocar o núcleo do transformador de controle ZBK montado em um tanque de vácuo, evacuar o ar e, em seguida, mergulhá-lo em tinta isolante (como resina 1032) para permitir que a tinta penetre totalmente em cada fenda do enrolamento.
Depois é seco e curado. Este processo tem três funções principais:
Primeiro, evita a umidade e a corrosão, adaptando-se ao ambiente da oficina;
Em segundo lugar, após a cura, o enrolamento torna-se uma entidade única, proporcionando melhor resistência ao choque e redução de ruído;
Terceiro, preenche as lacunas finas, melhorando a resistência do isolamento e a capacidade de dissipação de calor.
Transformadores que não passam por esse processo estão sujeitos a falhas em ambientes úmidos ou vibrantes.
