Transformador a seco: por que é indispensável na distribuição de energia moderna?

A eletricidade é a força vital da sociedade moderna. As fábricas precisam operar, os hospitais precisam realizar cirurgias e os data centers precisam atualizar os dados. Tudo isso depende de uma fonte de alimentação estável.

Transformadores tipo secosão diferentes dos transformadores imersos em óleo comuns com os quais estamos familiarizados. Nos transformadores imersos em óleo, o óleo é abastecido em seu interior para fornecer isolamento e resfriamento. Nos transformadores do tipo seco não é utilizado óleo. Em vez disso, as bobinas são completamente vazadas com resina epóxi ou processadas por impregnação a vácuo e pressão, o que equivale a dar às bobinas uma proteção de "armadura" rígida.

O que é um transformador tipo seco?

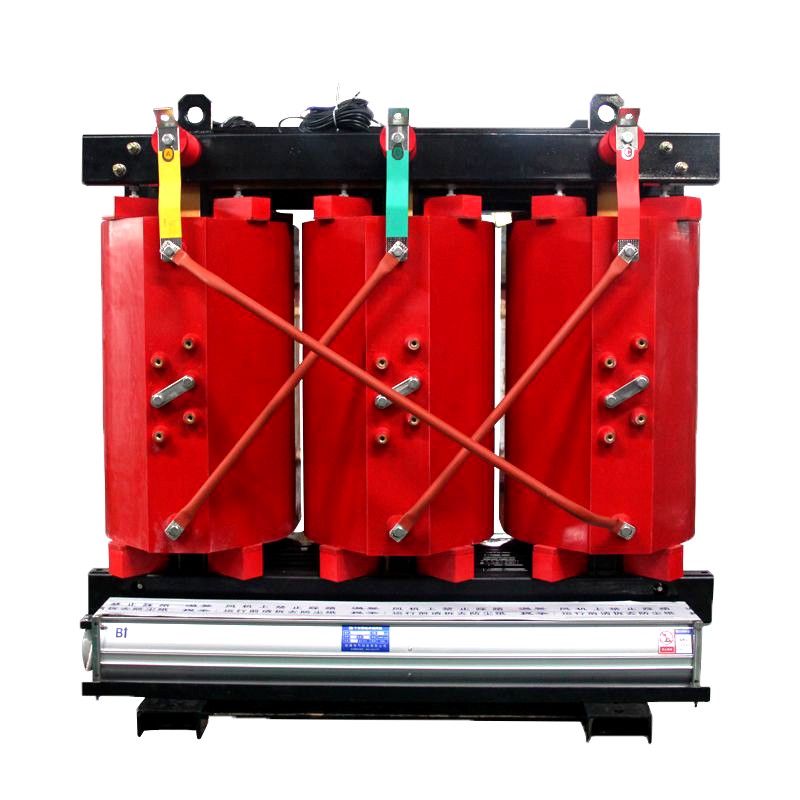

Em termos simples, um transformador do tipo seco é um tipo de transformador que não utiliza óleo para isolamento ou resfriamento. Suas bobinas são feitas de fios de cobre puro ou folhas de cobre. Após o enrolamento, eles são fundidos em um tanque a vácuo com resina epóxi ou tratados com impregnação sob pressão a vácuo para garantir que o verniz isolante penetre completamente em todas as lacunas, eventualmente solidificando em uma unidade completamente selada. Isso resulta em enrolamentos resistentes à umidade, retardadores de chama e extremamente robustos.

Onde os transformadores do tipo seco são aplicados principalmente?

Prédios altos, estações de metrô, hospitais, data centers e grandes shopping centers - qualquer lugar com grande fluxo de pessoas, requisitos rigorosos de proteção contra incêndio ou equipamentos valiosos - geralmente não podem prescindir de transformadores do tipo seco.

As funções dos transformadores do tipo seco são inúmeras, tais como:

1. Alto desempenho de segurança

Diferentetransformadores imersos em óleo, os transformadores do tipo seco não contêm nenhum óleo mineral inflamável em seu interior. Isto elimina fundamentalmente os riscos de incêndio, explosão e poluição por vazamento de óleo. Seus enrolamentos são fundidos com resina epóxi retardante de chama e possuem propriedades autoextinguíveis. Mesmo no caso de falhas extremas, não causarão incêndios. Isso permite que transformadores do tipo seco sejam instalados com segurança no centro de carga, diretamente na sala de distribuição, poços de piso ou áreas densamente povoadas, sem a necessidade de instalações complexas de isolamento contra incêndio.

2. Economia de custos

Se um transformador do tipo seco economiza eletricidade ou não, depende de dois aspectos: o núcleo e a bobina.

Para o núcleo, usamos chapas de aço silício orientadas laminadas a frio de alta qualidade, como a classe 30ZH120. No empilhamento, adotamos o processo full butt-joint, com o único objetivo de minimizar a energia elétrica consumida pelo próprio núcleo.

Em relação à bobina, sempre optamos pelo uso de cobre livre de oxigênio de alta pureza. A condutividade pode chegar a mais de 99,95%, e o cobre tem baixa resistência, resultando em menor geração de calor e, consequentemente, menos desperdício de energia elétrica no transporte de carga. O cobre tem baixa resistência e gera menos calor, resultando em menos desperdício de eletricidade ao transportar uma carga.

Tomemos como exemplo o SCB11 com eficiência energética Classe I. Sua perda sem carga é cerca de 30% menor que a dos modelos mais antigos. Pode parecer um número pequeno, mas os transformadores são dispositivos que operam continuamente. Ao longo de um ano, a eletricidade economizada pode variar de dezenas de milhares a centenas de milhares de yuans, o suficiente para comprar outra máquina pequena.

3. Excelente isolamento elétrico e resistência a curto-circuito

O que os transformadores mais temem? Curto-circuitos. Quando ocorre uma falha no sistema e uma enorme corrente surge, se os enrolamentos não puderem suportá-la, toda a máquina estará arruinada.

Como um transformador do tipo seco resolve esse problema? A chave está no processo de “impregnação a vácuo e pressão”. Depois que os enrolamentos são enrolados, eles são colocados em um tanque de vácuo, o ar é removido e o verniz isolante é forçado em cada fenda dos enrolamentos e depois solidificado. Os enrolamentos resultantes formam uma unidade completamente selada e sem bolhas, como um bloco sólido. Desta forma, por mais forte que seja a força elétrica durante um curto-circuito, os enrolamentos permanecem imóveis, sem deformação ou deslocamento. Isto é o que é verdadeiramente “resistente”.

4. Forte adaptabilidade ambiental e operação livre de manutenção

Como não há óleo isolante, os transformadores do tipo seco não precisam se preocupar com queda no nível do óleo, deterioração da qualidade do óleo ou vazamento de óleo. Sua camada de isolamento de resina epóxi totalmente fechada pode resistir com eficácia à umidade, névoa salina, poeira e poluição química, mantendo excelente desempenho de isolamento mesmo em ambientes agressivos. Em condições normais de operação, os transformadores do tipo seco precisam apenas de limpeza regular de poeira superficial e não requerem manutenção complexa de óleo, reduzindo significativamente os custos de manutenção e a carga de trabalho.

Por que o transformador a seco é uma escolha inevitável para a distribuição de energia moderna?

1. Cumprindo regulamentos rígidos de segurança contra incêndio

Com a aceleração da urbanização, os requisitos de segurança contra incêndio para equipamentos elétricos em locais densamente povoados, como edifícios altos, metrôs e hospitais, estão se tornando cada vez mais rigorosos. Os regulamentos nacionais de segurança contra incêndio determinam que os transformadores instalados na estrutura principal dos edifícios sejam do tipo seco ou isolados a gás. As características isentas de óleo, retardantes de chama e autoextinguíveis dos transformadores do tipo seco fazem deles a única opção compatível.

2. Alinhamento com Conceitos de Proteção Ambiental Verde

Os transformadores do tipo seco não apresentam risco de vazamento de óleo e não poluem o solo ou as águas subterrâneas. As suas características de elevada eficiência e poupança de energia também contribuem diretamente para os objetivos de redução de carbono. Segundo as estatísticas, a substituição de produtos antigos por transformadores a seco de alta eficiência pode reduzir as emissões de dióxido de carbono em dezenas de toneladas por unidade anualmente.

3. Garantindo a Continuidade do Fornecimento de Energia para Cargas Críticas

Em locais como data centers, salas de cirurgia de hospitais e linhas de produção de semicondutores, a energia não pode ser interrompida. Mesmo uma breve oscilação pode causar falhas no servidor, mau funcionamento do equipamento cirúrgico ou a perda total de um lote inteiro de wafers. Qualquer um desses cenários pode resultar em perdas significativas. Os transformadores do tipo seco, com alta confiabilidade, baixa taxa de falhas e vantagens de dispensar manutenção, são os equipamentos de fonte de alimentação preferidos para essas cargas críticas.

Manutenção diária e monitoramento de condições de transformadores do tipo seco

Emboratransformadores do tipo secosão conhecidos como "livres de manutenção", as verificações regulares das condições continuam sendo um meio importante para prolongar sua vida útil e evitar falhas repentinas.

1. Teste de resistência de isolamento

Use um megôhmetro de 2.500 V ou 5.000 V para medir regularmente os valores de resistência de isolamento dos enrolamentos ao terra e de alta tensão a baixa tensão. Os valores normais não devem ser inferiores a 100MΩ (dependendo do nível de tensão). Se a resistência do isolamento estiver diminuindo continuamente, isso pode indicar que os enrolamentos estão úmidos ou que o isolamento está envelhecendo, e um tratamento de secagem ou diagnóstico adicional deve ser realizado.

2. Inspeção de aparência e limpeza

A cada seis meses ou uma vez por ano, durante uma queda de energia, abra a caixa protetora do transformador tipo seco e use ar comprimido seco para soprar a poeira acumulada no núcleo de ferro, bobinas, isoladores e dutos de ar. Além disso, verifique se os parafusos estão soltos, se há rachaduras ou marcas de descarga na superfície do isolamento e se a ventoinha de resfriamento funciona suavemente. Essas tarefas não são complicadas, mas executá-las ou não faz uma grande diferença.

3. Teste de descarga parcial (opcional)

Caso o transformador tipo seco já esteja em uso há algum tempo, ou se for um ponto crítico de alimentação, é aconselhável contratar uma instituição profissional para realizar um teste de descarga parcial. A descarga parcial é um sinal precoce de envelhecimento do isolamento. A detecção precoce e o manuseio oportuno podem evitar quebras repentinas e danos ao equipamento, evitando maiores problemas.

Para garantir o uso a longo prazo de transformadores do tipo seco, a chave está na manutenção regular?

1. Escolhendo a classe de proteção errada

Selecione a classe de proteção apropriada (código IP) com base no ambiente de instalação. Para salas de distribuição internas comuns, o IP20 é suficiente; mas se o local estiver empoeirado ou em um ambiente hostil, devem ser selecionados gabinetes de classe de proteção IP23 ou superior. Além disso, é necessário instalar filtros de poeira e desumidificadores para transformadores do tipo seco para evitar a entrada de poeira e umidade, o que pode reduzir significativamente a vida útil do transformador.

2. A ventilação e a dissipação de calor devem ser mantidas sob controle

O resfriamento dos transformadores do tipo seco depende inteiramente da circulação de ar. Durante a instalação, devem ser deixados espaços suficientes ao redor do transformador, geralmente não menos que meio metro. As aberturas de ventilação não devem ser bloqueadas por quaisquer objetos. Se a capacidade do transformador do tipo seco for grande ou for instalado em um espaço confinado, deverá ser equipado um sistema de refrigeração por ar forçado com temperatura controlada. As temperaturas de partida e parada do ventilador devem ser ajustadas de acordo com a carga real do transformador tipo seco. Não permita que o transformador tipo seco funcione quando não deveria ou que funcione em velocidade incorreta.

3. Estabelecendo Registros de Saúde dos Equipamentos

Estabeleça um registro independente de operação e manutenção para cada transformador do tipo seco, registrando a data de comissionamento, dados de inspeção de inspeções anteriores, valores de resistência de isolamento, registros de temperatura e eventos anormais. Esses dados são bases importantes para avaliação de condições e manutenção preditiva.

Conclusão

Os transformadores do tipo seco, com as suas excelentes vantagens de serem seguros e resistentes ao fogo, altamente eficientes em termos energéticos, ecológicos e fáceis de manter, tornaram-se equipamentos essenciais indispensáveis ​​nos modernos sistemas de distribuição de energia. Não são apenas “conversores” para transmissão de energia, mas também “protetores” que garantem a segurança elétrica e aumentam a eficiência energética.
