O que é um transformador de isolamento médico de TI e por que ele é tão importante?

Um transformador de isolamento médico de TI é um transformador de isolamento monofásico especializado projetado especificamente para sistemas médicos de TI (Isolated Terra - sistemas não aterrados) em instalações de saúde.

Ao contrário dos transformadores comuns que simplesmente aumentam ou diminuem a tensão, oTransformador médico de TIfaz algo fundamentalmente diferente: cria uma fonte de alimentação eletricamente isolada e não aterrada para equipamentos médicos críticos em salas de cirurgia, UTIs e unidades de tratamento cardíaco.

Por que isso importa?

Porque em um sistema de energia aterrado padrão, uma única falha de isolamento pode causar o disparo de um disjuntor – cortando a energia do equipamento de suporte vital. Numa sala de cirurgia, isso não é uma opção.

O transformador médico IT, juntamente com um dispositivo de monitoramento de isolamento (IMD), garante que a primeira falha não interrompa a energia. Alarma, mas não desarma. Os cirurgiões podem finalizar o procedimento. Vidas não são colocadas em risco.

Resumindo: é a diferença entre um alarme e uma interrupção. Entre um aviso e uma tragédia.

Como funciona um transformador de isolamento médico de TI

O princípio é simples, mas a execução é implacável.

Passo 1 – Isolamento

O transformador possui dois enrolamentos completamente separados – primário (lado da rede elétrica) e secundário (lado do paciente). Não há conexão elétrica direta entre eles. Transferências de energia através de um campo magnético.

Passo 2 – Secundário não aterrado

O lado secundário não está conectado à terra – ao contrário dos sistemas de energia padrão onde o neutro está aterrado. Este é o núcleo do sistema IT (Terra Isolada).

Passo 3 – Comportamento da primeira falha

Se ocorrer uma única falha – digamos, um cabo de alimentação cirúrgico for comprimido e tocar o chassi metálico – o dispositivo de monitoramento de isolamento (IMD) detecta uma queda na resistência de isolamento e emite um alarme. Mas o transformador não desarma. O poder continua a fluir. A equipe cirúrgica é alertada, mas não interrompida.

Passo 4 – Segunda falha

Somente se ocorrer uma segunda falta em uma linha diferente o dispositivo de proteção finalmente dispara. Nessa altura, o procedimento normalmente está concluído e o paciente está seguro.

Passo 5 – Monitoramento contínuo

O IMD mede continuamente a resistência de isolamento entre o circuito isolado e o terra. Se o valor cair abaixo de um limite definido (normalmente 50kΩ a 100kΩ), ele dispara um alarme visual e sonoro – mas, novamente, sem interrupção de energia.

Esta combinação — transformador de isolamento + IMD — cria a fonte de alimentação mais segura possível para equipamentos de contato direto com o paciente.

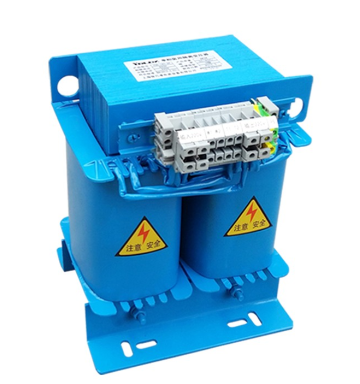

Tipos comuns deTransformadores médicos de TI

Os transformadores de isolamento médico não são unidades prontas para uso. Eles são desenvolvidos especificamente para aplicações de saúde.

Na prática, a unidade monofásica de 5kVA a 8kVA é a mais comum para uma sala cirúrgica padrão. Fornece energia para:

Luzes cirúrgicas

Unidades eletrocirúrgicas

Monitores de pacientes

Máquinas de anestesia

Tomadas de energia no campo operacional

Por queTransformadores médicos de TIMatéria

Porque num hospital uma queda de energia não é um inconveniente. É um evento com risco de vida.

Aqui está o que um sistema de transformador médico de TI adequadamente projetado oferece:

1. Energia ininterrupta durante a primeira falta

Os sistemas aterrados padrão desarmam na primeira falta. Os sistemas de TI não. Essa única diferença permite que uma cirurgia termine com segurança.

2. Corrente de fuga extremamente baixa

Os transformadores de isolamento médico são construídos com isolamento duplo ou reforçado e capacitância de acoplamento ultrabaixa. A corrente de fuga é normalmente inferior a 0,1 mA – muito inferior à dos transformadores padrão. Isto é crítico quando o equipamento está diretamente conectado ao corpo do paciente (por exemplo, derivações de ECG, sondas endoscópicas).

3. Monitoramento contínuo do isolamento

O IMD monitora o sistema 24 horas por dia, 7 dias por semana. Ele detecta a deterioração antes que ela se torne uma falha crítica. As equipes de manutenção recebem um aviso prévio, não uma chamada de emergência.

4. Proteção contra interferências transmitidas pela rede

O isolamento bloqueia ruídos de alta frequência, harmônicos e surtos da rede elétrica. Eletrônicos médicos sensíveis – monitores, bombas de infusão, equipamentos de diagnóstico – operam de forma limpa e confiável.

5. Conformidade com as normas de segurança médica

IEC 60601-1, GB 9706.1 e outras normas nacionais exigem sistemas de energia de TI em áreas de atendimento ao paciente onde o equipamento é aplicado diretamente no corpo. Sem transformador de TI, sem aprovação regulatória.

Sem os transformadores médicos de TI, a cirurgia moderna funcionaria com réguas de energia de uso geral – um risco que nenhum hospital pode correr.

Escolhendo o transformador médico de TI certo

Selecionar um transformador médico de TI não significa encontrar a unidade mais barata. Trata-se de cumprir requisitos rigorosos de segurança e regulamentares.

Passo 1 – Determinar a classificação de kVA necessária

Some o consumo de energia de todos os equipamentos que serão conectados ao sistema de TI. Não adicione apenas as classificações da placa de identificação – use a potência real medida ou esperada.

Regra geral: 5kVA a 8kVA são adequados para uma única sala cirúrgica moderna. Não superdimensione drasticamente – um transformador de 15kVA tem maior corrente de fuga e maior inrush.

Passo 2 – Verifique os limites de corrente de fuga

A IEC 60601-1 limita a corrente de fuga do paciente a 0,1 mA para peças aplicadas. O projeto do transformador – incluindo separação do enrolamento, blindagem e construção do núcleo – afeta diretamente esse valor. Solicite relatórios de teste mostrando medições de corrente de fuga.

Passo 3 – Verifique a compatibilidade do monitoramento de isolamento

O transformador médico IT deve ser compatível com o dispositivo de monitoramento de isolamento (IMD). A maioria dos sistemas modernos usa uma tensão de medição padrão (por exemplo, 20 V CC ou CA de baixa frequência). Certifique-se de que o transformador não tenha aterramento ou filtragem embutidos que possam confundir o IMD.

Passo 4 – Escolha o gabinete e a montagem

Moldura aberta – Para instalação dentro de um painel elétrico de nível médico (mais comum).

Fechado – Para montagem no chão ou na parede onde o transformador é acessível a pessoal não elétrico.

Classificação IP – IP20 é típico para montagem em painel interno. IP54 pode ser necessário para determinadas instalações.

Passo 5 – Verifique as certificações

Procurar:

IEC 60601-1 (segurança de equipamentos elétricos médicos)

IEC 61558-2-15 (segurança de transformadores isolantes para uso médico)

GB 9706.1 (padrão médico chinês)

CE/UL/CCC conforme exigido pelo seu mercado local

Não aceite “nós seguimos esses padrões”. Solicite relatórios de teste de tipo de um laboratório credenciado.

Passo 6 – Planeje a redundância

Para aplicações críticas (várias salas cirúrgicas, UTIs cardíacas), considere sistemas de TI duplos com chaves de transferência automática (ATS) ou UPS de backup alimentando o transformador de TI. Um transformador – um ponto de falha. Dois transformadores — verdadeira redundância.

Considerações Finais

O transformador de isolamento médico de TI não é um componente em que alguém pense em uma sala de cirurgia. Os cirurgiões não agradecem. As enfermeiras não limpam. A equipe de manutenção raramente toca nele.

Mas está sempre lá – silenciosamente, incansavelmente e de forma absolutamente confiável.

Num mundo onde uma única falha elétrica pode significar a diferença entre uma cirurgia concluída e uma crise, o transformador médico de TI é o herói desconhecido. Ele faz um trabalho e o faz perfeitamente: manter a energia ligada quando é mais importante.

Se você estiver projetando, atualizando ou mantendo o sistema elétrico de um hospital, não trate o transformador médico de TI como uma mercadoria. É um dispositivo de segurança vital, não uma peça sobressalente.

Escolha com cuidado. Especifique rigorosamente. Teste completamente.

Porque quando as luzes de uma sala de cirurgia permanecem acesas — mesmo quando algo dá errado — é o transformador médico de TI que está fazendo seu trabalho.
