Como a eletricidade viaja da subestação até a fábrica? Por que ainda é o transformador imerso em óleo?

No sistema de energia existe um tipo de equipamento que existe há mais de cem anos, cujo princípio permanece inalterado e sua estrutura não é sofisticada, mas que está em uso desde sempre:

Otransformador imerso em óleo.

O transformador imerso em óleo não está na moda, nem é legal, mas pode ser encontrado em todas as fábricas, em todas as áreas residenciais e em todas as linhas de distribuição.

I. O que exatamente o transformador imerso em óleo faz?

Simplificando: ele converte eletricidade de alta tensão em eletricidade de baixa tensão ou vice-versa.

A eletricidade proveniente da usina tem uma tensão muito alta (várias dezenas de milhares de volts ou mesmo centenas de milhares de volts) e não pode ser usada diretamente em equipamentos. A estação transformadora imersa em óleo reduz a tensão - para 380V para fábricas ou 220V para residências.

Em cenários inversos, algumas situações exigem a conversão de baixa tensão em alta tensão (como centrais fotovoltaicas e parques eólicos ligados à rede), e é também o transformador imerso em óleo que faz isso.

O transformador imerso em óleo faz apenas uma coisa: transformação de tensão.

Tem feito isso há mais de cem anos sem mudar sua abordagem.

II. Na era atual, por que o “petróleo” ainda é usado?

Algumas pessoas perguntam: Os transformadores do tipo seco não são mais seguros? Por que ainda usar transformadores imersos em óleo?

A resposta está em três palavras: Pode resistir.

O transformador imerso em óleo não é “atrasado”; é a solução mais adequada em cenários onde os requisitos de confiabilidade, capacidade e custo são elevados.

III. O que exatamente faz o “óleo” dentro do transformador imerso em óleo?

Não é utilizado para combustão; é usado para isolamento e dissipação de calor.

Isolamento: Entre a bobina e o núcleo, entre a bobina e o invólucro, entre os diferentes níveis de tensão da bobina, é separado por óleo para evitar arco e descarga.

Dissipação de calor: Quando a bobina aquece, o óleo retira o calor e o transmite para a parede do tanque de óleo e o dispersa no ar.

É por isso quetransformador imerso em óleotem uma forte capacidade de sobrecarga - a capacidade térmica do óleo é grande e, durante a operação de sobrecarga de curto prazo, o aumento da temperatura não é tão rápido quanto o dos transformadores do tipo seco.

4. Os transformadores imersos em óleo estão sujeitos a falhas?

Pelo contrário, o transformador imerso em óleo é o tipo de equipamento elétrico mais durável.

Contanto que não seja severamente sobrecarregado por um longo período, não seja operado sem óleo por um longo período e não seja frequentemente sujeito a quedas de raios ou impactos de curto-circuito, um único transformador imerso em óleo pode ter uma vida útil projetada de 20 a 30 anos.

Os "problemas" comuns são, na verdade, apenas alguns tipos:

Queda do nível de óleo (vazamento ou evaporação)

Deterioração do óleo (umidade ou oxidação)

Capacitor, comutador, envelhecimento do isolamento

Sobrecarga causando aumento excessivo de temperatura

Todos estes podem ser detectados e tratados antecipadamente através de inspeções regulares e testes de óleo.

V. As perguntas mais frequentes dos clientes na escolha de um transformador imerso em óleo

1. Cobre ou alumínio?

O cobre tem boa condutividade, resistência ao calor e longa vida útil, mas é caro.

O alumínio é mais barato, mas tem volume maior para a mesma capacidade e geração de calor um pouco maior.

Escolha qual deles depende do orçamento e dos requisitos do local. Mas uma coisa a ser observada: se for um projeto contínuo de alta carga ou de exportação, é recomendado o uso de cobre.

2. Totalmente vedado ou com reservatório de óleo?

Totalmente selado: o óleo não entra em contato com o ar, o envelhecimento é lento e livre de manutenção, adequado para uso externo

Com reservatório de óleo: Possui dispositivo respiratório, que permite a observação do nível do óleo, adequado para cenários que exigem inspeções regulares

3. Como escolher o grau de perda (eficiência energética)?

S11, S13, S20... Quanto maior o número, menor a perda, mas o preço é maior.

Calcule se as poupanças anuais em electricidade podem cobrir os custos de aquisição mais elevados - normalmente o S13 pode recuperar a diferença em 2-3 anos.

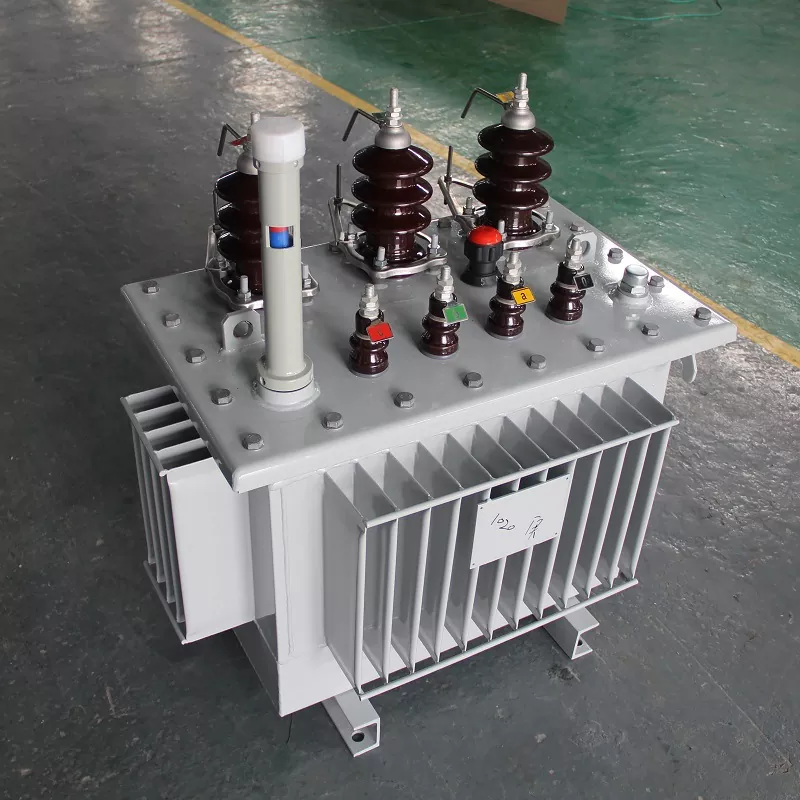

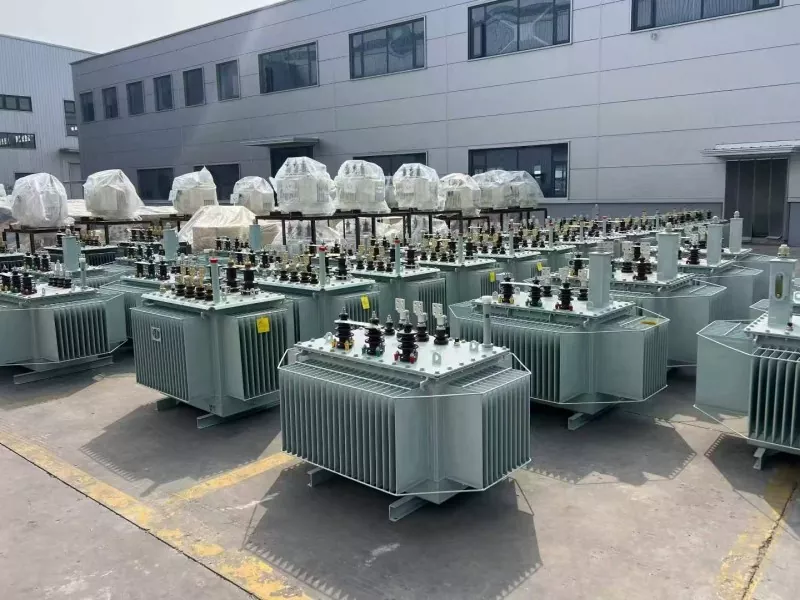

VI. Transformadores imersos em óleo da Yibaling

Nós produzimostransformadores imersos em óleonão seguindo nenhuma "rota da tecnologia negra", mas selecionando bons materiais, controlando bons processos e conduzindo testes completos.

Núcleo: Chapas de aço silício orientadas laminadas a frio de alta permeabilidade magnética, empilhamento de costura totalmente escalonado, baixa perda sem carga

Enrolamento: Cobre puro (padrão) ou alumínio de alta pureza (conforme necessário), isolamento rigoroso entre camadas, forte capacidade anti-curto-circuito

Óleo isolante: Óleo de transformador de alta qualidade, totalmente testado quanto à resistência à tensão, teor de umidade e perda dielétrica antes de sair da fábrica. Tanque de combustível: Folha em forma de onda ou radiador tipo folha, soldagem totalmente selada, à prova de vazamentos, à prova de corrosão e à prova de orvalho

Testes de fábrica: variação da relação, resistência DC, resistência de isolamento, perda sem carga, perda de carga, tensão suportável de frequência de energia... Cada unidade é testada, sem inspeção de amostragem. Aplicável a:

Distribuição de energia da fábrica, subestação comunitária

Indústrias de mineração, química, papel e têxtil

Aumento de energia solar, conexão à rede de energia eólica

Apoio à exportação, projetos de ajuda externa

Capacidade: 30kVA - 3150kVA

Tensão: 10kV / 0,4kV como opção principal, suportando personalização não padrão

VII. Resumo em uma frase

O transformador imerso em óleo não é o mais moderno, mas é definitivamente um dos equipamentos de distribuição de energia mais confiáveis ​​em "batalhas difíceis", como grande capacidade, alta carga, ambiente externo e operação de longo prazo.

A eletricidade é emprestada do céu e sustenta a terra.

Se você tiver algum requisito de seleção para transformadores imersos em óleo (capacidade, tensão, grau de eficiência energética, totalmente vedados ou com tanque de armazenamento de óleo, certificação de exportação), entre em contato com oEquipe de tecnologia de energia Yibalinga qualquer hora.
