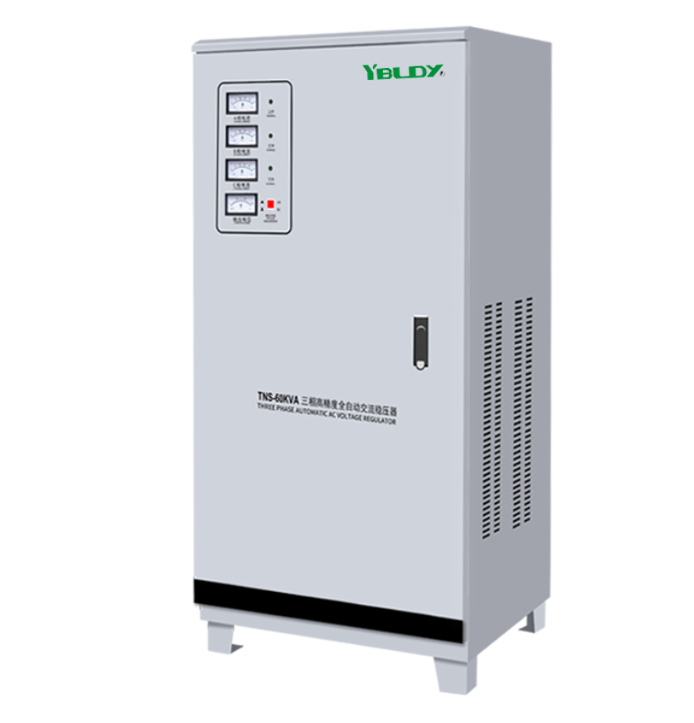

O que é um estabilizador de tensão trifásico TNS?

A Estabilizador de tensão trifásico TNSé essencialmente um regulador automático de tensão de alta precisão que mantém a energia trifásica estável e equilibrada para equipamentos industriais, edifícios comerciais e sistemas críticos.

O que o diferencia das unidades monofásicas é o seu design: são essencialmente três estabilizadores monofásicos independentes conectados em uma configuração estrela (Y). Cada fase recebe seu próprio canal de regulação – portanto, se uma fase for interrompida, as outras não serão arrastadas com ela. Cada fase é regulada separadamente – ou seja, se uma fase cair ou aumentar, apenas essa fase será corrigida enquanto as outras permanecerão estáveis.

Por que isso importa?

Porque os equipamentos trifásicos – máquinas CNC, motores industriais, sistemas de imagens médicas, centros de dados – dependem de tensão equilibrada em todas as três fases. Quando uma fase está baixa e outra alta, os motores ficam mais quentes, os controladores se comportam de maneira irregular e a vida útil do equipamento diminui.

O estabilizador TNS fica entre a rede elétrica e o seu equipamento, monitorando continuamente cada fase e corrigindo as flutuações de tensão antes que elas possam causar problemas. Ele fornece energia limpa, equilibrada e estável — independentemente do que a rede esteja fazendo.

Resumindo: mantém o equipamento trifásico funcionando de maneira suave, eficiente e confiável.

Como umEstabilizador de tensão trifásico TNSFunciona

O estabilizador TNS funciona com um sistema de controle de servo motor simples – nada sofisticado, mas comprovado para realizar o trabalho.

Veja como realmente funciona:

Passo 1 – Observa a tensão

Sensores em cada uma das três fases medem constantemente a tensão de entrada. No momento em que algo sai do ponto de ajuste, o circuito de controle percebe isso instantaneamente.

Passo 2 – Descubra o que fazer

A placa de controle processa essa leitura de tensão, calcula a diferença e calcula quanta correção é necessária. Se a entrada flutuar ou a carga mudar, ele envia imediatamente um comando ao servo motor.

Passo 3 – O servo se move

O servo motor gira e empurra uma escova de carvão ao longo do enrolamento do autotransformador. Isto altera a relação de rotação – de forma suave e contínua, sem solavancos ou passos.

Passo 4 – A tensão é puxada de volta para a linha

Se a entrada for baixa, o transformador adiciona tensão. Se for alto, subtrai. A saída termina exatamente onde deveria estar — geralmente dentro de ±1% a ±3% do alvo.

Passo 5 – Monitoramento contínuo

O sistema opera em circuito fechado – detecção, ajuste e verificação – continuamente. O tempo de resposta é normalmente inferior a 1 segundo para uma mudança de tensão de entrada de 10%.

Passo 6 – Regulação de fase independente

Como o TNS é construído a partir de três unidades monofásicas separadas, cada fase é regulada de forma independente. Isto é crítico para aplicações onde o desequilíbrio de fase é um problema.

O resultado: energia trifásica estável e equilibrada, fornecida continuamente, sem distorção da forma de onda.

Tipos e classificações comuns de estabilizadores TNS

Os estabilizadores TNS estão disponíveis em diversas capacidades para atender a diferentes aplicações.

Faixa de capacidade:

1,5kVA a 60kVA (padrão), com maiores capacidades disponíveis mediante solicitação.

Especificações padrão:

Recursos padrão:

Entrada e saída trifásica de quatro fios

Regulação de fase independente

Proteção contra sobretensão

Proteção contra curto-circuito

Proteção contra perda de fase

Função de bypass manual (em alguns modelos)

Display digital mostrando tensão e corrente de entrada/saída

Por queEstabilizadores de tensão trifásicos TNSMatéria

Porque o poder desequilibrado e instável custa-lhe dinheiro.

Aqui está o que um estabilizador TNS fornece que as fontes de alimentação comuns não podem:

1. Regulação de fase independente

O TNS é construído a partir de três unidades estabilizadoras monofásicas separadas, cada uma regulando sua própria fase de forma independente. Se uma fase cair, apenas essa fase será corrigida – as outras permanecerão estáveis. Isso evita o “efeito cascata” que faz com que os motores superaqueçam e os equipamentos se comportem de maneira irregular.

2. Resposta rápida

Assim que a tensão muda, o TNS reage em menos de um segundo. Quando terminar o ajuste, seu equipamento pode nem ter percebido que a tensão estava com problema.

3. Sem distorção de forma de onda

O TNS ajusta a tensão, mas não altera a forma de onda. A saída é exatamente igual à entrada – nenhum material extra adicionado. Para equipamentos sensíveis, como imagens médicas ou instrumentos de laboratório, isso é um grande problema.

4. Ampla faixa de tensão de entrada

Funciona perfeitamente de 260V a 430V. Mesmo que a rede esteja em mau estado, ela se mantém estável e não sai da regulamentação.

5. Alta eficiência

A eficiência é superior a 90%, portanto, menos energia é desperdiçada. Isso significa que sua conta de luz fica um pouco mais amigável.

6. Proteção abrangente

Sobretensão, subtensão, sobrecorrente, curto-circuito, perda de fase, superaquecimento – cobre a maioria das falhas elétricas comuns que você pode encontrar.

7. Construção confiável, longa vida

Ele usa enrolamentos de cobre puro, servomotores confiáveis ​​e escovas de carbono duráveis. Ele não foi construído para durar apenas alguns anos – ele foi projetado para operação contínua e de longo prazo.

8. Aplicação versátil

O TNS pode fornecer 380V trifásico dentro de sua capacidade nominal.

Escolhendo o estabilizador TNS certo

A seleção de um estabilizador TNS requer atenção à capacidade, tensão e aplicação.

Passo 1 — Determine sua carga

Some o consumo de energia de todos os equipamentos que serão conectados. Inclui correntes de partida (inrush) para motores e compressores. Aplique uma margem de segurança – normalmente 20-30% para expansão futura.

Classificações padrão TNS: 1,5kVA, 3kVA, 5kVA, 10kVA, 15kVA, 20kVA, 30kVA, 40kVA, 50kVA, 60kVA.Etapa 2 - Verifique as condições da rede

Passo 3 — Especifique os requisitos de saída

Tensão de saída - normalmente 380 V (trifásico de quatro fios)

Precisão de regulação — padrão ±3%; modelos de alta precisão disponíveis

Passo 4 — Considere o ambiente de instalação

Passo 5 — Verifique os recursos

Display digital — para monitoramento de tensão e corrente em tempo real

Função Bypass — para manutenção sem interromper o fornecimento

Comunicação — RS485/Modbus para monitoramento remoto (disponível em alguns modelos)

Passo 6 — Verifique os recursos de proteção

Confirme se a unidade inclui:

Proteção contra sobretensão

Proteção contra curto-circuito

Proteção contra perda de fase

Proteção contra superaquecimento

Cenários de aplicação

A série TNS é amplamente utilizada em vários setores:

Exemplo do mundo real: Uma fábrica de semicondutores operando 24 horas por dia, 7 dias por semana, com equipamentos autônomos, instalou estabilizadores TNS e alcançou 99,8% de continuidade de produção sem tempo de inatividade relacionado à tensão.

Considerações Finais

O estabilizador de tensão trifásico TNS não é o equipamento mais chamativo em uma planta industrial. Não possui tela sensível ao toque ou conexão sem fio.

Mas faz uma coisa muito bem: fornece energia trifásica estável e equilibrada – silenciosa, eficiente e confiável.

Numa época em que as linhas de produção são cada vez mais automatizadas e os equipamentos cada vez mais sensíveis à qualidade da energia, o estabilizador TNS é a base silenciosa que mantém tudo funcionando.

O poder estável não é um luxo. Para equipamentos trifásicos, é um requisito.
