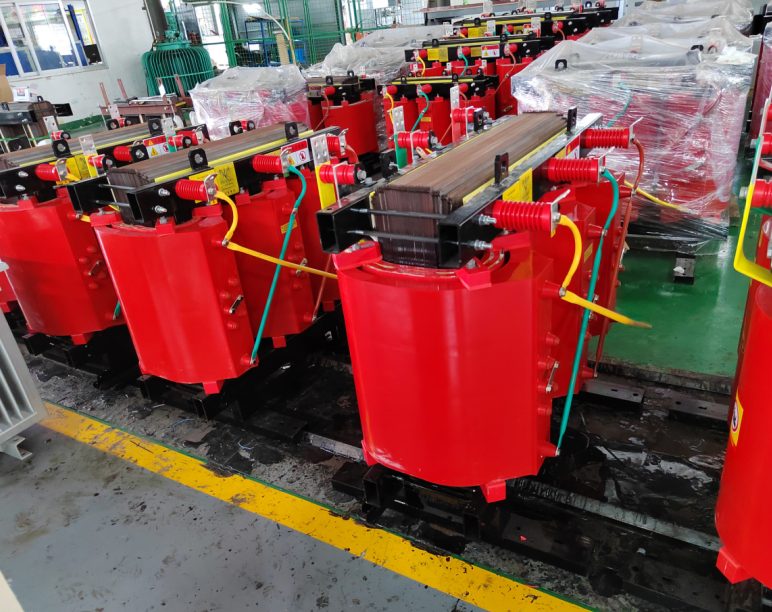

O que é o transformador tipo seco SCB10？

Um transformador tipo seco SCB10 é um transformador trifásico fundido em resina epóxi projetado para aplicações internas onde a segurança contra incêndio e as preocupações ambientais são fundamentais. A designação "SCB" indica o que é: S para trifásico, C para resina fundida (epóxi) e B para enrolamentos de folha no lado de baixa tensão. O “10” é o código de desempenho – uma geração que representou um avanço significativo em eficiência quando foi introduzida.

Ao contrário dos transformadores imersos em óleo que dependem de óleo mineral inflamável para isolamento e resfriamento, o SCB10 utiliza resina epóxi sólida para encapsular seus enrolamentos. Sem óleo significa sem risco de incêndio, sem risco de vazamento e sem manutenção de óleo. Funciona de forma limpa, silenciosa e segura – bem no meio de um edifício, se necessário.

Por que isso importa?

Porque os edifícios modernos – hospitais, centros de dados, centros comerciais, aeroportos – têm requisitos rigorosos de segurança contra incêndios. Um transformador cheio de óleo no porão representa um risco de incêndio que requer contenção especial e supressão de incêndio. Um transformador do tipo seco como o SCB10 pode ser instalado sem essas precauções extras. É resistente ao fogo, autoextinguível e não libera gases tóxicos sob estresse térmico.

Resumindo: coloca o transformador onde está a carga, sem risco de incêndio.

Como umTransformador tipo seco SCB10Funciona

O princípio de funcionamento é o mesmo de qualquer transformador – indução eletromagnética. Mas a construção é fundamentalmente diferente.

Passo 1 – O núcleo

O núcleo magnético é construído a partir de aço silício de grão orientado laminado a frio de alta permeabilidade, montado com juntas escalonadas para minimizar perdas sem carga e ruído. O núcleo é fixado com uma estrutura de placa de amarração que elimina o risco de descarga nos parafusos passantes.

Passo 2 — Enrolamento de alta tensão

O enrolamento de alta tensão utiliza fio retangular esmaltado Classe H (180°C), enrolado em configuração cilíndrica segmentada. Este projeto oferece melhor distribuição de tensão e maior capacidade de resistência a impulsos. O enrolamento é então fundido em resina epóxi com carga mineral sob vácuo. A carga melhora a dissipação de calor e a resistência mecânica, ao mesmo tempo que reduz o coeficiente de expansão térmica da resina.

Passo 3 — Enrolamento de baixa tensão

O enrolamento de baixa tensão usa uma construção enrolada em folha. A folha de cobre é enrolada com isolamento entre as camadas e depois selada com resina epóxi. Essa estrutura oferece excelente capacidade de resistência a curto-circuitos porque a ampla área de superfície da folha distribui a corrente uniformemente e dissipa o calor de maneira eficaz.

Passo 4 — Encapsulamento

Ambos os enrolamentos são fundidos sob vácuo e pressão. O vácuo remove o ar e a umidade antes da injeção da resina, eliminando espaços vazios que poderiam se tornar locais de descarga parcial. O resultado é um sistema de isolamento denso e sem vazios que resiste à umidade, poeira e contaminação.

Passo 5 — Resfriamento

O resfriamento padrão é o ar natural (AN) – resfriamento por convecção através dos enrolamentos. Para maior produção, o ar forçado (AF) com ventiladores pode aumentar a capacidade em cerca de 40%.

Passo 6 — Monitoramento de temperatura

Sensores Pt100 estão embutidos nos enrolamentos, conectados a um controlador de temperatura que fornece:

Controle de partida/parada do ventilador

Alarme de alta temperatura

Sinal de disparo de temperatura excessiva

O resultado: um transformador que pode ser instalado em ambientes internos com segurança, funciona de forma limpa e silenciosa e se protege contra superaquecimento.

Tipos comuns deTransformadores SCB10

Os transformadores tipo seco SCB10 estão disponíveis em diversas capacidades e configurações.

Opções de gabinete:

IP00 (Aberto) — Sem gabinete. Para instalação dentro de uma sala elétrica trancada.

IP20 — Invólucro de malha. Protege contra contato acidental com peças energizadas. Mais comum para uso interno.

IP23 — Gabinete resistente às intempéries. Adequado para locais internos com gotejamento de água ou condensação.

Grupo de conexão:

Dyn11 – mais comum, melhor supressão harmônica

Yyn0 — alternativa padrão para aplicações gerais

Por queTransformadores tipo seco SCB10Matéria

Porque o transformador mais seguro é aquele que não queima nem vaza.

Aqui está o que torna o SCB10 uma escolha preferida para instalações críticas e sensíveis:

1. Segurança contra incêndio

A resina epóxi é retardante de chama e autoextinguível. Em caso de falha elétrica, a resina não suporta combustão. Não libera gases tóxicos ou corrosivos quando aquecido. Esta é a principal razão pela qual os transformadores do tipo seco são exigidos em muitos códigos de construção.

2. Segurança ambiental

Nenhum óleo significa nenhum risco de contaminação do solo ou das águas subterrâneas. Não é necessária contenção de derramamento. Não há descarte de óleo no final da vida útil. Para certificações de edifícios ecológicos e locais ambientalmente sensíveis, esta é uma grande vantagem.

3. Baixa manutenção

O encapsulamento de resina é permanente. Sem testes de óleo, sem filtragem de óleo, sem reabastecimento. O transformador foi projetado para mais de 30 anos de vida útil com manutenção mínima — apenas limpeza ocasional de poeira do gabinete.

4. Resistência à umidade

O sistema de resina selada protege os enrolamentos da entrada de umidade. Os transformadores SCB10 podem operar com 100% de umidade e podem ser reenergizados após desligamento sem procedimentos de secagem.

5. Baixo ruído

Os níveis de ruído típicos são inferiores a 50 dB para a maioria das classificações – silenciosos o suficiente para instalação em edifícios ocupados sem tratamento acústico especial.

6. Resistência a curto-circuito

Os enrolamentos de folha e o encapsulamento de resina sólida proporcionam ao SCB10 excelente capacidade de resistência a curto-circuitos. Ele pode lidar com as enormes forças mecânicas de uma falha sem deformação do enrolamento.

7. Controle de descarga parcial

A fundição a vácuo elimina vazios no isolamento. Os níveis de descarga parcial são normalmente abaixo de 10pC – significativamente melhores do que muitos projetos mais antigos do tipo seco.

8. Capacidade de sobrecarga

Com resfriamento por ar forçado (AF), o transformador pode fornecer até 140-150% de sua capacidade nominal. Isto proporciona espaço útil para picos de carga ou condições de emergência.

Sem estas características, a instalação de um transformador num edifício alto ou num hospital exigiria câmaras resistentes ao fogo, contenção de óleo e ventilação extensiva – tudo isto custa dinheiro e consome espaço. O SCB10 elimina esses requisitos.

Escolhendo o transformador tipo seco SCB10 correto

A seleção de um transformador SCB10 requer consideração de capacidade, ambiente e aplicação.

Passo 1 — Determine sua carga

Some o consumo de energia de todos os equipamentos que serão conectados. Inclui expansão futura – normalmente margem de 20-30%. Os tamanhos padrão do SCB10 variam de 30kVA a 2500kVA.

Passo 2 — Especifique a tensão

Passo 3 — Escolha o grupo de conexão

Dyn11 — recomendado para instalações mais modernas. O enrolamento de alta tensão conectado em delta reduz as correntes harmônicas e fornece um caminho para correntes de seqüência zero.

Yyn0 — mais simples, mas oferece menos supressão harmônica.

Passo 4 — Selecione o tipo de gabinete

Passo 5 — Verifique o resfriamento e a redução de potência

Padrão: Ar natural (AN) – capacidade nominal total

Ar forçado (AF): Adicione ventiladores para 140-150% da capacidade – mas confirme com o fornecedor

Redução de altitude: acima de 1000m, a capacidade deve ser reduzida. Redução da temperatura ambiente: acima de 40°C, a capacidade deve ser reduzida.

Passo 6 — Verifique a classe de isolamento

SCB10 usa isolamento Classe F (155°C) ou Classe H (180°C). Classe de temperatura mais alta significa melhor capacidade de sobrecarga e maior vida térmica.

Passo 7 — Verifique o controlador de temperatura

Um moderno transformador SCB10 inclui um controlador de temperatura com:

Sensores Pt100 de 3 fios embutidos nos enrolamentos

Display digital de temperaturas de enrolamento

Partida/parada do ventilador nos limites programados

Saídas de alarme e disparo (contatos secos)

Comunicação RS485/Modbus opcional

Considerações Finais

O transformador tipo seco SCB10 representa uma era específica na tecnologia de transformadores – uma geração que proporcionou perdas significativamente mais baixas, menos ruído e maior confiabilidade do que seu antecessor SCB9. Foi, na sua época, o padrão para a distribuição de energia interna moderna.

E continua a ser uma escolha sólida para muitas aplicações atualmente, especialmente para projetos onde o orçamento é levado em consideração. Embora os modelos SCB11, SCB13 e SCB18 de maior eficiência ofereçam agora perdas ainda mais baixas, o SCB10 ainda atende aos padrões atuais e fornece serviço confiável e seguro para inúmeros edifícios em todo o mundo.

Se você estiver instalando um transformador em um prédio comercial, um hospital, um data center ou qualquer local onde a segurança contra incêndio e as preocupações ambientais sejam fundamentais, um transformador do tipo seco provavelmente será um requisito. O SCB10 oferece o equilíbrio certo entre segurança, eficiência e economia para muitas dessas aplicações.

Não há óleo para vazar, queimar ou derramar. Não requer testes periódicos de óleo. Não precisa de um cofre resistente ao fogo. Ele simplesmente fica parado, fazendo seu trabalho silenciosamente, ano após ano. Energia limpa, segura e confiável — exatamente onde você precisa.
