O que é um transformador de distribuição imerso em óleo S11 e por que ele é importante?

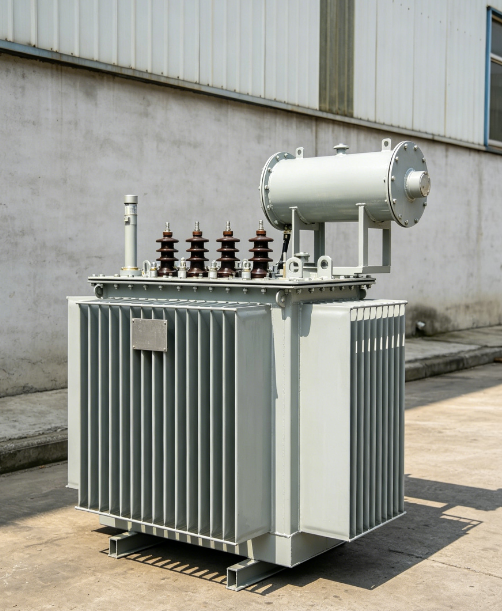

O transformador de distribuição imerso em óleo S11 é um transformador de distribuição trifásico totalmente selado, projetado para conversão redutora de energia confiável e eficiente em aplicações industriais, comerciais e residenciais.

O seu trabalho é simples: retirar energia de média tensão da rede – normalmente 10 kV ou 11 kV – e reduzi-la para os níveis de baixa tensão que as fábricas, edifícios e comunidades realmente utilizam, geralmente 380 V ou 400 V.

Mas o S11 não é um transformador qualquer. Representa uma atualização significativa de eficiência em relação aos modelos anteriores, como o S9. Suas perdas sem carga são reduzidas em 20-45% e a corrente sem carga cai em 60-80% — o que se traduz diretamente em contas de eletricidade mais baixas e menos pressão sobre a rede.

Por que isso importa?

Porque os transformadores funcionam 24 horas por dia, 7 dias por semana, 365 dias por ano. Um transformador que desperdiça menos energia em modo inativo economiza dinheiro todos os dias, ano após ano. Para uma concessionária, uma planta industrial ou um grande edifício comercial, as economias cumulativas são substanciais.

Resumindo: o S11 se paga ao longo de sua vida útil apenas através de perdas menores.

Como umTransformador Imerso em Óleo S11Funciona?

O princípio de funcionamento é o mesmo de qualquer transformador – indução eletromagnética – mas o S11 possui diversas melhorias de design que aumentam a eficiência e a confiabilidade.

Passo 1 – O núcleo

O núcleo é feito de aço silício de grão orientado a frio de alta qualidade, cortado com juntas escalonadas de 45° em linhas de cisalhamento GEORG de precisão de fabricação alemã. O núcleo é empilhado em uma seção transversal de vários estágios, reduzindo o ruído de magnetostrição e o consumo de energia.

Passo 2 – Os enrolamentos

O enrolamento de alta tensão é do tipo enrolado em camada cilíndrica. O enrolamento de baixa tensão pode ser cilíndrico ou enrolado em folha. Este design distribui as voltas de ampere uniformemente, melhora a capacidade de resistência a curto-circuitos e racionaliza o caminho magnético.

Passo 3 — Isolamento

O transformador utiliza isolamento Classe A com sistema de papel óleo. O espaço entre as bobinas de alta e baixa tensão é separado por mangas de papelão e pequenas barreiras de óleo. Todo o conjunto é seco a vácuo para remover a umidade antes do enchimento com óleo.

Passo 4 — O tanque de óleo selado

Em vez de um tanque conservador tradicional, o S11 utiliza um tanque de óleo corrugado. As ondulações se expandem e contraem com as mudanças de temperatura do óleo, compensando a variação de volume. Isto significa que o óleo fica permanentemente vedado ao ar, evitando a entrada de umidade e retardando a oxidação do óleo.

Passo 5 — Resfriamento

O resfriamento é ONAN – Oil Natural Air Natural. Sem ventiladores, sem bombas, sem peças móveis extras. O transformador depende da convecção natural através das paredes corrugadas do tanque para dissipar o calor.

O resultado: um transformador que funciona de forma eficiente, permanece vedado e requer manutenção mínima ano após ano.

Tipos e classificações comuns de transformadores S11

A série S11 cobre uma ampla gama de capacidades, normalmente de 30kVA a 2500kVA, com tensões primárias padrão de 6kV, 10kV e 11kV e uma tensão secundária de 0,4kV.

Faixa de capacidade padrão:

Grupos de conexão:

Dyn11 — recomendado para a maioria das aplicações, melhor supressão de harmônicos

Yyn0 — alternativa padrão para cargas mais simples

Método de resfriamento:

ONAN — sem resfriamento forçado, sem necessidade de energia auxiliar

Materiais de enrolamento:

Cobre — padrão para melhor condutividade e vida útil mais longa

Alumínio — disponível para aplicações sensíveis ao custo

Por queTransformadores Imersos em Óleo S11Matéria?

Porque um transformador que desperdiça menos energia e dura mais é um transformador que economiza dinheiro.

Aqui está o que torna o S11 uma escolha preferida para redes de distribuição:

1. Baixa perda sem carga

O núcleo escalonado e o aço silício de alta qualidade reduzem a perda sem carga em 20-45% em comparação com a série S9. Para um transformador que funciona 24 horas por dia, 7 dias por semana, isso representa uma economia real e mensurável.

2. Baixa corrente sem carga

A corrente sem carga é reduzida em 60-80%, melhorando o fator de potência e reduzindo as perdas a montante.

3. Construção totalmente selada

O tanque corrugado é totalmente vedado – sem respiro, sem conservador. O óleo não entra em contato com o ar, o que significa que o óleo isolante envelhece mais lentamente, preservando sua rigidez dielétrica ao longo da vida útil do transformador.

4. Baixo ruído

Os níveis de ruído são reduzidos em 7 10dB em comparação com designs anteriores. Isto torna o S11 adequado para instalação perto de áreas residenciais, hospitais e escritórios onde a sensibilidade ao ruído é uma preocupação.

5. Força de curto-circuito

A combinação de enrolamentos de folha (quando usados), fixação robusta e isolamento seco a vácuo proporcionam ao S11 uma boa capacidade de resistência a curto-circuitos. Ele pode lidar com correntes de falta sem deformação do enrolamento.

6. Longa vida

Como o óleo é vedado contra ar e umidade, o sistema de isolamento do transformador se degrada muito mais lentamente. O S11 foi projetado para 20 a 30 anos de serviço com manutenção mínima.

7. Baixa manutenção

Sem amostragem de óleo, sem reabastecimento, sem manutenção do conservador. O design totalmente vedado significa que a manutenção de rotina é amplamente limitada à limpeza externa e à inspeção periódica de buchas e terminais.

Escolhendo o transformador S11 certo

A seleção de um transformador S11 requer capacidade, tensão e condições ambientais adequadas à sua aplicação.

Passo 1 — Determine sua carga

Some o consumo de energia de todos os equipamentos que serão conectados. Aplique uma margem de segurança – normalmente 20 a 30% para expansão futura.

Classificações padrão S11: 30, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500 kVA.Etapa 2 - Especifique as tensões primárias e secundárias

Passo 3 — Escolha o grupo de conexão

Dyn11 — recomendado para a maioria das aplicações. A conexão delta de alta tensão fornece um caminho para correntes harmônicas e melhora a capacidade de curto-circuito.

Yyn0 — mais simples, mas menos adequado para cargas desequilibradas.

Passo 4 — Verifique o ambiente de instalação

Passo 5 — Confirme o material do enrolamento

Cobre — vida mais longa, melhor condutividade, recomendado para aplicações críticas.

Alumínio — custo inicial mais baixo, mas requer seção transversal maior para as mesmas perdas.

Passo 6 — Considere acessórios de proteção

Para transformadores acima de 800kVA, relés de gás e dispositivos de alívio de pressão são padrão. Para aplicações críticas, considere um monitor de temperatura com contatos de alarme remotos.

Considerações Finais

O transformador de distribuição imerso em óleo S11 não é o modelo mais novo ou mais chamativo do mercado. Ele foi substituído em eficiência por designs de liga S13, S20 e não amorfa.

Mas continua sendo um equipamento comprovado, confiável e econômico para milhões de instalações em todo o mundo. Oferece uma melhoria significativa de eficiência em relação aos modelos S9 e S10 mais antigos, com uma construção totalmente vedada que prolonga a vida útil do óleo e minimiza a manutenção.

Se você estiver atualizando um transformador antigo, substituindo uma unidade com falha ou construindo uma nova rede de distribuição onde o orçamento e a confiabilidade são importantes, o S11 ainda é uma escolha sólida e sensata. Mas tem as perdas mais baixas de qualquer transformador que cabe num orçamento realista para muitos projetos.
