O que é o regulador de tensão de contato trifásico TSGC2？

Alguns trabalhos não podem ser realizados por um estabilizador automático

Um estabilizador de tensão faz uma coisa: mantém a saída estável. Não importa o que a grade faça, a saída permanece estável.

Mas às vezes você não quer "estável". Você quer "ajustável".

O comissionamento do equipamento precisa de uma rampa lenta a partir de zero volts. A partida suave do motor requer aumentos de tensão escalonados. O teste dielétrico de laboratório precisa de diferentes condições de tensão. Os testes de envelhecimento exigem produtos de ciclo entre 180 V e 240 V, repetidamente.

Os estabilizadores automáticos não podem fazer nada disso. Eles travam em uma voltagem e se recusam a se mover.

O regulador de tensão de contato trifásico TSGC2 foi construído exatamente para essas tarefas.

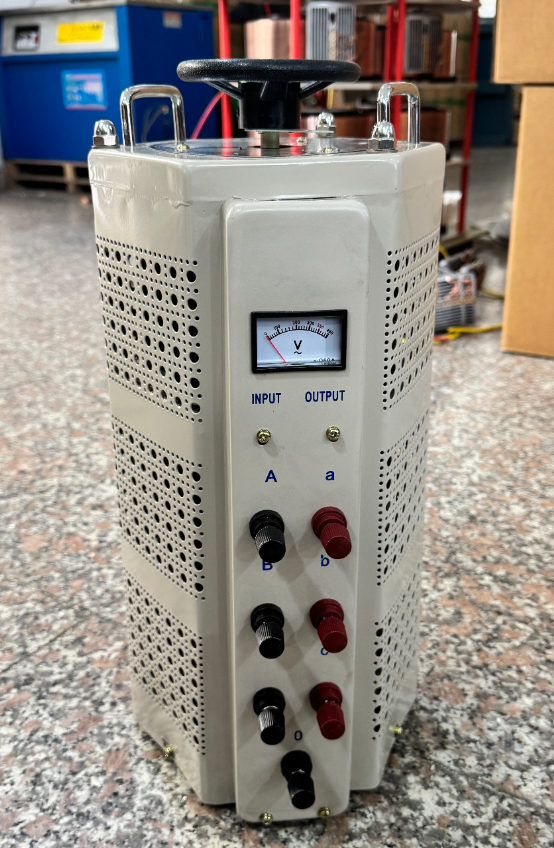

O TSGC2 é um regulador de tensão trifásico do tipo contato manual - essencialmente um autotransformador ajustável.

Alimente-o com entrada trifásica de 380 V e você obterá saída continuamente ajustável de 0 V a 430 V. Sem passos, sem toques, sem saltos. Gire o volante e a tensão segue – suave, contínua, linear.

Não é um dispositivo eletrônico. Sem chips, sem programas, sem atualizações de firmware. Apenas um transformador, um volante e um conjunto de escovas de carvão. Tão simples quanto possível – e tão confiável quanto possível.

ComoRegulador de tensão de contato trifásico TSGC2Funciona

O TSGC2 usa um núcleo toroidal com bobinas enroladas uniformemente. Três reguladores monofásicos são conectados em configuração estrela (Y), com os porta-escovas montados em um eixo comum.

O princípio de funcionamento é simples: gire o volante, altere a relação de rotação.

Veja como:

Passo 1 – Gire a roda.

O operador gira o volante, que gira o eixo central.

Passo 2 – Movimento dos pincéis.

Três porta-escovas no eixo giram juntos, deslizando as escovas de carvão pela superfície polida dos enrolamentos.

Etapa 3 – Mudanças na proporção de giros.

À medida que as escovas se movem para posições diferentes, o número de voltas efetivas muda – e a tensão de saída muda com elas.

Passo 4 – Ajuste de tensão.

Quer 220V? Vire-se para essa posição. Quer 380V? Vire um pouco mais. Suave, contínuo, sem saltos.

Nenhuma lógica de controle complicada. Não há parâmetros para definir. Você o transforma e ele lhe dá exatamente o que você pede.

Recursos que realmente importam

Forma de onda limpa

O design do autotransformador significa que a forma de onda de saída corresponde exatamente à entrada – sem distorção adicional. Para testes, calibração e experimentos de precisão, a energia limpa é importante.

Alta eficiência

Os autotransformadores têm baixas perdas. A eficiência normalmente fica acima de 98%. Mesmo em alta potência, não desperdiça energia.

Compacto e leve

Comparado a um transformador de isolamento de mesma capacidade, o autotransformador utiliza menos material, ocupa menos espaço e pesa menos. Mais fácil de mover, mais fácil de instalar.

Forte capacidade de sobrecarga

Ele pode lidar com sobrecargas momentâneas sem tropeçar ou desligar.

Construído para operação contínua

Sem componentes eletrônicos frágeis. Resfriamento de ar natural. Execute o dia todo se precisar.

Simples de manter

As escovas de carvão são as únicas peças de desgaste. Quando estiverem gastos, substitua-os – sem placas de circuito para solucionar problemas, sem firmware para reinstalar.

Onde estáRegulador de tensão de contato trifásico TSGC2Usado?

O TSGC2 é usado sempre que for necessário ajuste manual de tensão trifásica.

Laboratórios e pesquisas

Comissionamento de equipamentos, testes de tensão, experimentos de rigidez dielétrica, demonstrações didáticas. Se você precisar aumentar a tensão de zero, esta é a ferramenta padrão.

Produção industrial

Testes de partida suave do motor, testes de envelhecimento do produto, ajuste de tensão da linha de produção. Química, metalúrgica, instrumentação, maquinário, indústria leve – todos o utilizam.

Reparação e comissionamento de equipamentos

Ao ligar o equipamento reparado pela primeira vez, aumente a tensão lentamente de zero até a nominal - muito mais seguro do que atingi-lo com tensão total imediatamente.

Escurecimento, aquecimento, controle de velocidade

Escurecimento da iluminação do palco, controle de potência do elemento de aquecimento, pequeno ajuste de velocidade do motor.

Instalações públicas

Telas de LED, equipamentos de transmissão, sistemas de comunicação, fontes de alimentação para equipamentos de teste eletrônico.

Como escolher o caminho certo

Duas coisas são mais importantes: capacidade (kVA) e faixa de tensão de saída.

Capacidade – Some a potência total de tudo o que você está conectando e deixe espaço para margem. Motores e compressores consomem alta corrente de partida – tamanho generoso.

As capacidades padrão do TSGC2 variam de 1,5kVA a 45kVA. Tamanhos comuns: 3kVA, 6kVA, 9kVA, 15kVA, 20kVA, 30kVA. Não tem certeza de qual deles se encaixa? Envie sua lista de equipamentos para o departamento de vendas da Yibaling - eles o ajudarão a dimensioná-la.

Faixa de tensão de saída – Os modelos padrão aceitam entrada de 380 V e fornecem saída de 0 V a 430 V. Se você precisar de uma saída mais alta (por exemplo, 0 500 V ou 0 600 V), versões personalizadas estão disponíveis.

Manual ou motorizado? – O TSGC2 é manual – você gira o volante. Se você precisar de controle remoto ou ajuste automático, versões motorizadas estão disponíveis mediante solicitação.

Frequência – compatível com 50 Hz/60 Hz. Funciona também para equipamentos de exportação.

Ambiente de instalação – Instalação interna, bem ventilada, livre de gases corrosivos e poeira pesada.

Como estáRegulador de tensão de contato trifásico TSGC2Diferente de um estabilizador automático?

Isso surge muito. Aqui está a resposta curta:

Estabilizadores automáticos (como TNS, SBW): Quando a tensão de entrada flutua, eles se ajustam – mantendo automaticamente a saída estável. Você não precisa fazer nada.

Regulador de contato TSGC2: Não importa se a entrada flutua. Qualquer que seja a tensão de saída desejada, você gira o volante para essa posição. Ele faz o que você manda, não o que decide por conta própria.

Um "estabiliza automaticamente". Um "ajuste manual". Trabalhos diferentes, ferramentas diferentes – e não substituições umas das outras.

Considerações Finais

O regulador de tensão de contato trifásico TSGC2 não é de alta tecnologia. Sem chips, sem telas, sem conexão com a internet.

É uma ferramenta de giro manual, a tensão segue - simples e direta.

Mas em laboratórios, em bancadas de teste, em salas antigas, em oficinas de reparação – onde quer que seja necessária tensão controlada por humanos, começando do zero e aumentando lentamente – ainda é a ferramenta mais simples e mais confiável para o trabalho.Alguns trabalhos precisam de automação. Alguns trabalhos precisam de um volante.
