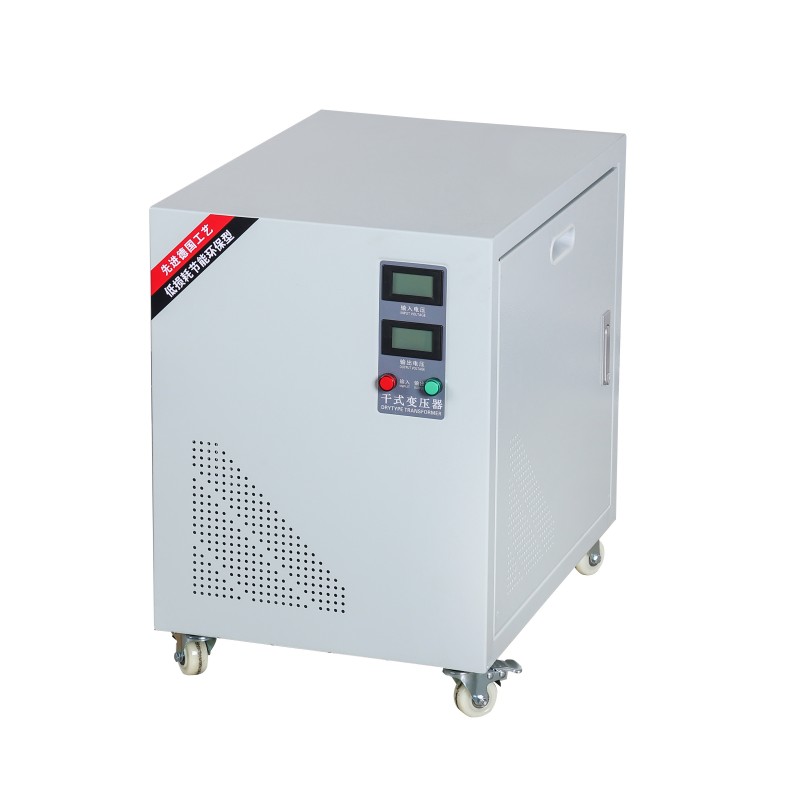

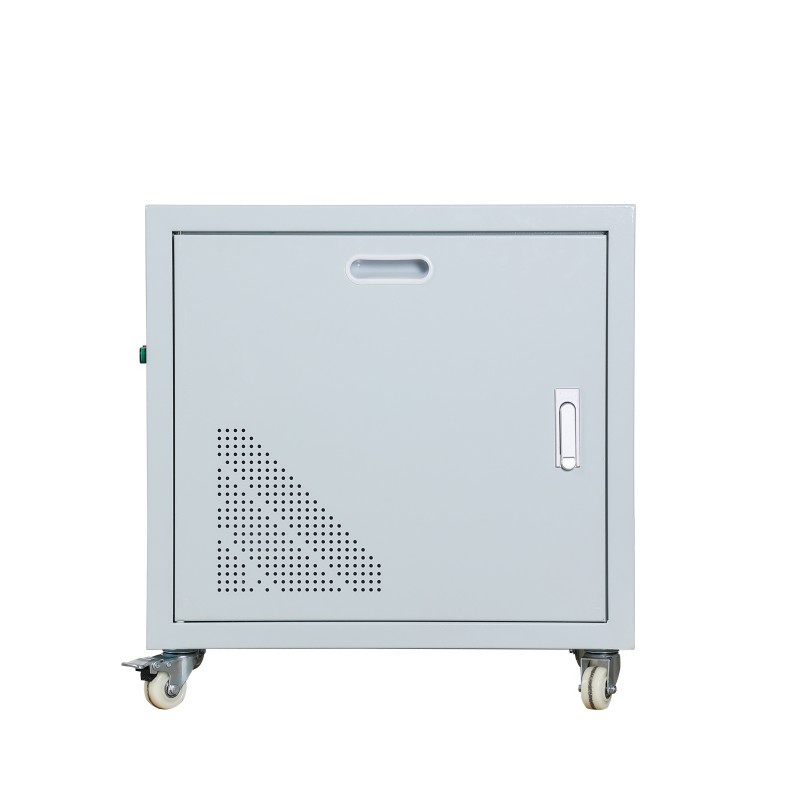

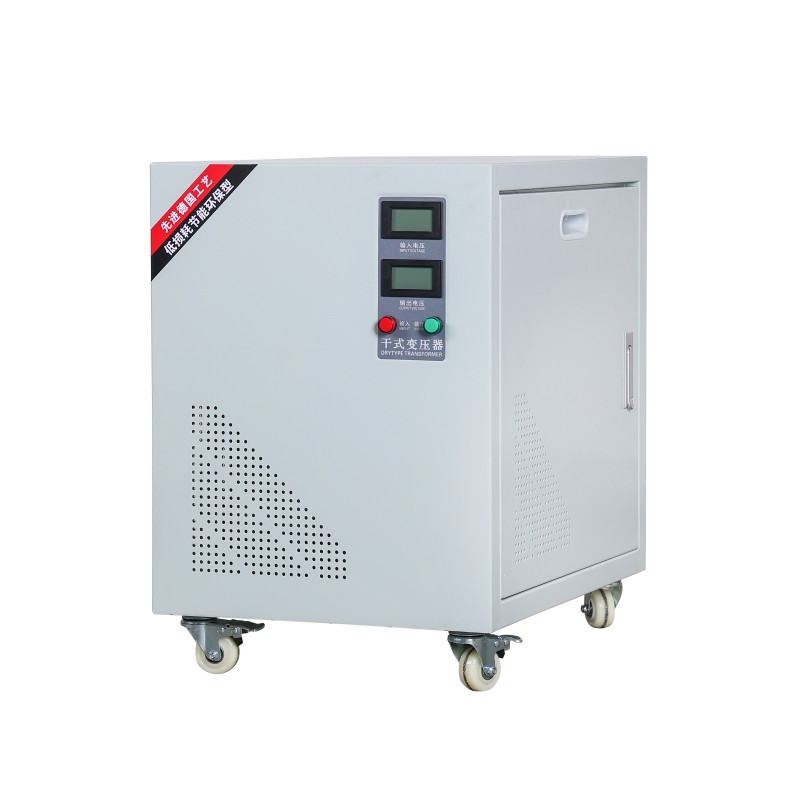

Transformador de isolamento SG

O transformador de isolamento SG é adequado para vários circuitos CA operando na faixa de frequência de 50-60 Hz e com tensão nominal não superior a 660 V.

Aplicações de produtos

Graças ao seu excelente desempenho de isolamento elétrico e confiabilidade de segurança, o produto da Yibaling Factory tem sido amplamente utilizado em vários campos industriais críticos.

Suporte a equipamentos de precisão importados: O transformador de isolamento SG fornece isolamento de energia e conversão de tensão seguros e compatíveis para equipamentos avançados de países com diferentes sistemas de tensão, eliminando efetivamente interferências e riscos causados ​​por diferenças potenciais no potencial elétrico.

Dispositivos retificadores, inversores de frequência variável e sistemas eletrônicos de potência: Pode obter isolamento elétrico entre o circuito principal e o circuito de controle, protegendo componentes sensíveis e aumentando a capacidade anti-interferência e a segurança operacional do sistema.

Nossas soluções personalizadas

Para atender às diversas necessidades dos usuários, oferecemos soluções personalizadas altamente flexíveis:

Personalização flexível de tensão: Com base nos requisitos reais, a personalização de quaisquer combinações razoáveis ​​de tensão de entrada e saída permite que o transformador se adapte a diferentes padrões de rede globais.

Grupo de conexão e toques: Vários grupos de conexão (como Yyn0, Dyn11, etc.) são fornecidos, e taps de ajuste de tensão adicionais no lado de entrada ou saída podem ser adicionados para ajuste e adaptação de tensão convenientes.

Alocação de capacidade de enrolamento: O transformador de isolamento SG suporta projetos de enrolamento duplo ou multienrolamento, com a capacidade de cada enrolamento sendo alocada de forma independente para atender a requisitos complexos de fornecimento de energia simultâneo de vários níveis de tensão e cargas.

Projeto especial secundário: Enrolamentos monofásicos secundários independentes podem ser fornecidos para cargas monofásicas;

Para aplicações de circuito retificador, o projeto do enrolamento pode ser otimizado (como adicionar enrolamentos de mudança de fase, balancear reatores, etc.) para suprimir harmônicos e melhorar a forma de onda da corrente.

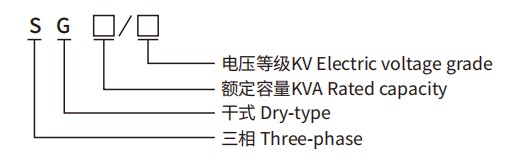

Modelo e seu significado

Vantagem Central

Comparado com muitos produtos similares no mercado, nosso transformador de isolamento SG se destaca pelo fato de ter sido desenvolvido desde o início de sua pesquisa e desenvolvimento. Yibaling aderiu a uma abordagem sistemática e priorizou consistentemente a confiabilidade e durabilidade em todos os aspectos do produto.

Em termos de design específico, empregamos uma blindagem eletromagnética de três camadas e um sistema de isolamento impregnado a vácuo. Como resultado, as perdas sem carga e com carga dos nossos produtos são 20% a 30% inferiores às de alguns produtos inferiores, e também têm uma forte capacidade de operação de sobrecarga de curto prazo.

Para locais com requisitos particularmente elevados, como hospitais e ambientes externos extremos, fizemos otimizações dedicadas:

Por exemplo, para transformadores utilizados em ambientes médicos, melhorámos as suas capacidades anti-interferência para garantir que, mesmo no caso de uma falha num único ponto, o fornecimento de energia a equipamentos médicos críticos possa ser mantido sem colocar em perigo os pacientes e o pessoal médico.

Desde a aquisição da matéria-prima até o envio do produto, mantemos um controle rigoroso em todas as etapas. Temos cadeias de fornecimento dedicadas para materiais de núcleo, como chapas de aço silício e fios de cobre, e cada transformador passa por testes rigorosos, incluindo testes de descarga parcial, antes de sair da fábrica.

Juntamente com mais de 3.000 casos de aplicação reais, nossa equipe de engenharia tem uma compreensão clara de onde os problemas podem ocorrer e fez melhorias no projeto de acordo. Isto deu ao equipamento uma vantagem em termos de custos anti-interferência e de uso a longo prazo.

Perguntas frequentes

P: O que é um transformador de isolamento SG? Como é diferente de um transformador de acoplamento automático comum?

R: O transformador de isolamento SG é um transformador de dois enrolamentos. O enrolamento primário (entrada) e o enrolamento secundário (saída) são eletricamente isolados um do outro, sem qualquer conexão elétrica direta. A energia é transferida através de indução eletromagnética. Isto é fundamentalmente diferente de um transformador de acoplamento automático (onde a entrada e a saída compartilham parte do enrolamento).

Principais diferenças:

Segurança: O transformador de isolamento SG pode prevenir eficazmente o risco de o lado secundário ficar eletrificado devido a uma falha de aterramento no lado primário ou a um choque elétrico, proporcionando maior proteção de segurança elétrica.

Anti-interferência: O transformador de isolamento SG pode bloquear o circuito de aterramento, suprimir o ruído de modo comum e a interferência de alta frequência e fornecer uma fonte de alimentação mais pura para a carga.

Correspondência de tensão: Alcança principalmente transformação de tensão e isolamento elétrico e não possui função de estabilização automática de tensão (a menos que um modelo especial seja personalizado).

P: Ao escolher um transformador de isolamento SG, quais parâmetros principais devem ser considerados?

R: Os parâmetros principais incluem:

Capacidade nominal (kVA): Selecione com base na potência total de todas as cargas com uma certa margem (recomendado 20-30%).

Tensão de entrada/saída: Defina claramente a tensão da rede e a tensão necessária do equipamento.

Frequência (Hz): A série SG geralmente é compatível com 50/60Hz.

Classe de isolamento: Determina a resistência ao calor e a confiabilidade de funcionamento a longo prazo do transformador. Os tipos comuns são classe B, classe F ou classe H.

Grupo de conexão: Como I/I monofásico, Dyn11 trifásico, etc., ele precisa corresponder ao sistema.

Requisitos personalizados: Se é necessária uma torneira, enrolamento múltiplo, camada de blindagem especial, etc.
