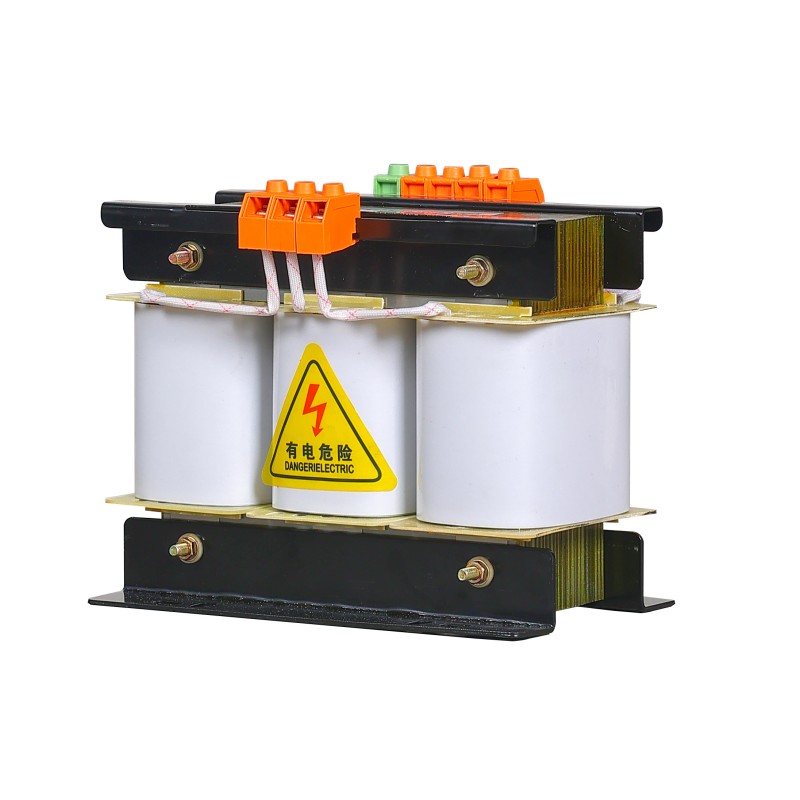

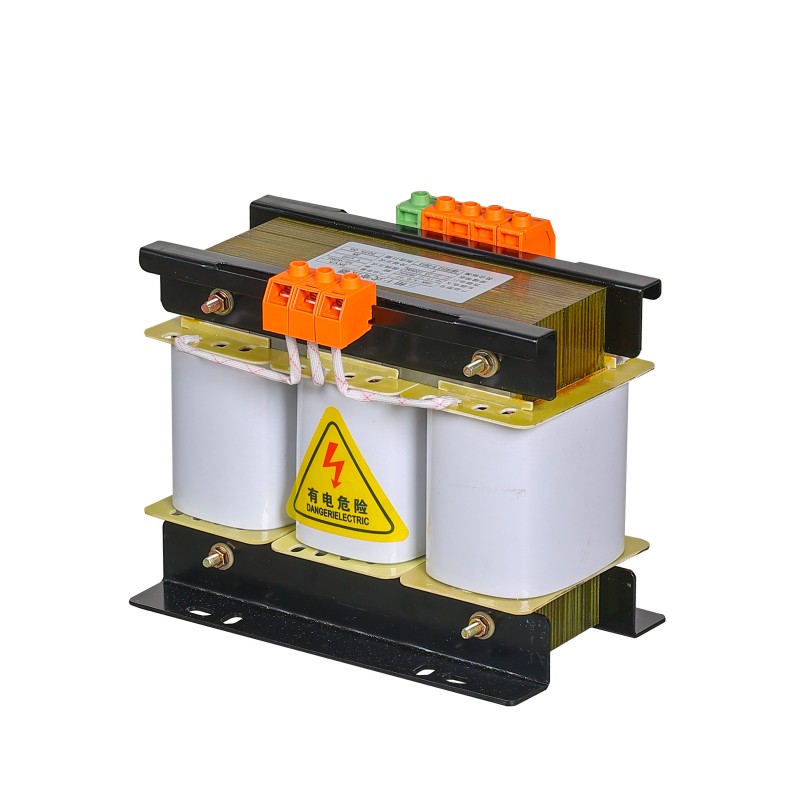

Transformador de isolamento SBK

O transformador de isolamento SBK é um dispositivo de conversão e isolamento de energia eficiente e confiável, projetado especificamente para uso em cenários onde há altos requisitos de segurança, pureza e estabilidade de energia.

É feito de chapas de aço silício laminadas a frio de alta qualidade e fios de cobre de alta pureza e pode suportar várias especificações de tensão de entrada e saída, como 380V a 220V, 220V a 110V, etc.

O princípio de funcionamento é baseado na indução eletromagnética. Ao conseguir o isolamento elétrico entre os circuitos de entrada e saída, ele pode bloquear efetivamente a interferência causada pelo circuito de aterramento.

O transformador de isolamento SBK também pode suprimir surtos e ruídos na rede elétrica, proporcionando assim uma garantia de energia mais segura e estável para os dispositivos conectados.

Este transformador é amplamente utilizado na prática, como:

- Instrumentos de precisão, equipamentos médicos, fontes de alimentação de laboratório;

- Sistemas de controle de automação industrial, CLPs, servodrives;

- Equipamentos de comunicação, data centers, sistemas de segurança;

- Diversas máquinas-ferramentas, linhas de produção, etc., em cenários com elevados requisitos de qualidade de energia.

Quais são as funções do transformador de isolamento SBK?

O transformador de isolamento SBK é um dispositivo de fonte de alimentação de isolamento de nível industrial com precisão extremamente alta e forte capacidade de purificação.

A função principal não é simplesmente isolar, mas construir uma ilha de energia independente, pura e altamente estável, resolvendo completamente os problemas de qualidade de energia em equipamentos de última geração e ambientes complexos de rede elétrica.

Através dos enrolamentos primário e secundário fisicamente isolados, a conexão elétrica direta entre o lado de entrada (rede elétrica) e o lado de saída (carga) é completamente cortada.

O projeto evita efetivamente que falhas como corrente de fuga do lado da rede elétrica e aumento do potencial de aterramento sejam transmitidas para o lado da carga, proporcionando proteção de segurança fundamental para pessoas e equipamentos.

Uma camada de blindagem de cobre de alta permeabilidade magnética aterrada em ponto único é definida entre os enrolamentos do transformador de isolamento SBK para absorver e introduzir eficientemente o fio terra, e sua capacidade de atenuação para ruído de modo comum de alta frequência pode atingir 60-100 dB.

Qual é o processo de customização do transformador de isolação SBK?

Yibaling é um fabricante e fornecedor profissional, para obter soluções customizadas deste produto, seguiremos os passos abaixo:

1. Métricas de confirmação

Todo o processo de personalização começa com a quantificação extrema das características de carga, ambiente eletromagnético e indicadores de desempenho (como definir claramente a atenuação de modo comum como ≥ 100 dB @ 1 MHz), e uma "Especificação Técnica de Personalização" juridicamente vinculativa é formada.

2. Design Colaborativo e Verificação de Simulação

Posteriormente, ele entra no estágio de projeto colaborativo e verificação de simulação, conduzindo simulações colaborativas de eletromagnética, térmica, mecânica e EMC com base na especificação, e travando crucialmente nos materiais principais:

Por exemplo, para atingir a baixa perda final, o núcleo de ferro é especificado para usar materiais de tira nanocristalina ultrafina ou chapas de aço silício grau 27ZH095.

Para suprimir a perda de alta frequência, os enrolamentos usam fio Leeds ou folha de cobre livre de oxigênio de alta qualidade; o sistema de isolamento é especificado para ser um composto de filme de poliimida e papel Nomex, e é obtido através da impregnação sob pressão a vácuo de resina epóxi sem solvente para embalagens integradas.

4. Produção e testes experimentais

Posteriormente, o protótipo será fabricado e a verificação completa dos testes em condições reais deverá ser realizada nas instalações do cliente ou no laboratório de simulação.

Finalmente, com base no esquema verificado, a produção em pequena escala será realizada, e cada transformador de isolamento SBK deverá passar no teste completo de fábrica projetado de acordo com a especificação (como testes especiais de atenuação de ruído), juntamente com todos os relatórios de certificação de materiais principais e registros de processo.

O acima é o processo customizado para o transformador de isolamento SBK. Se o cliente precisar de serviços personalizados OEM, nossa empresa, Zhejiang Yibaling Power Equipment Co., Ltd., também pode atender aos requisitos. Entre em contato com nosso atendimento ao cliente.
