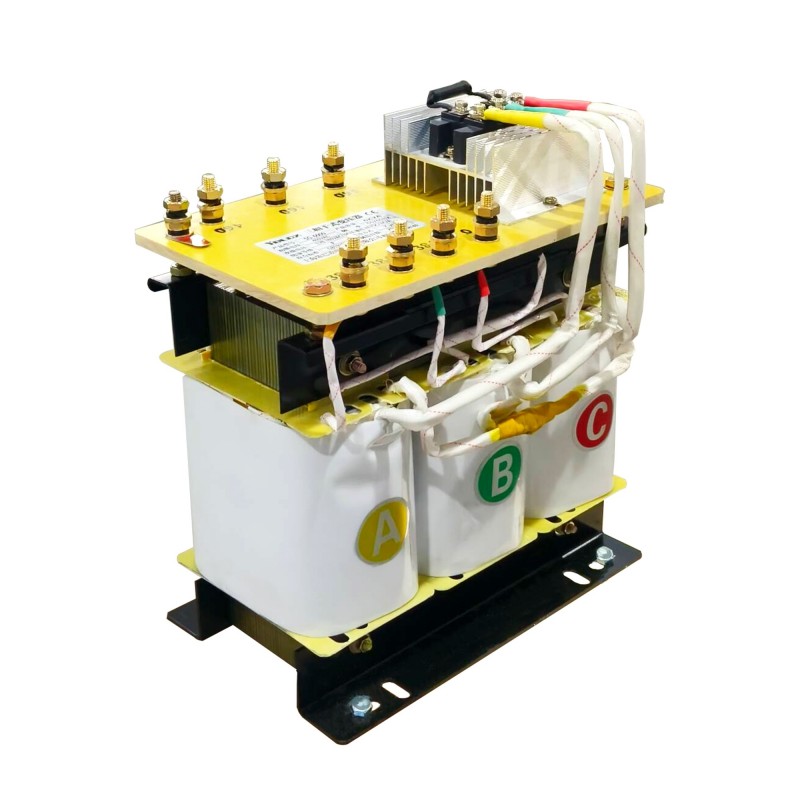

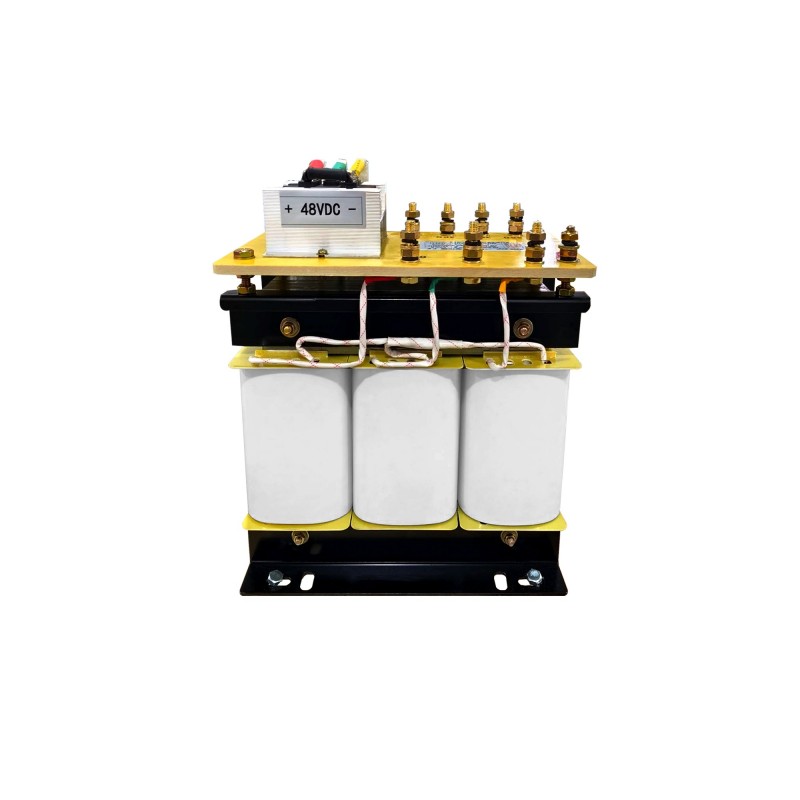

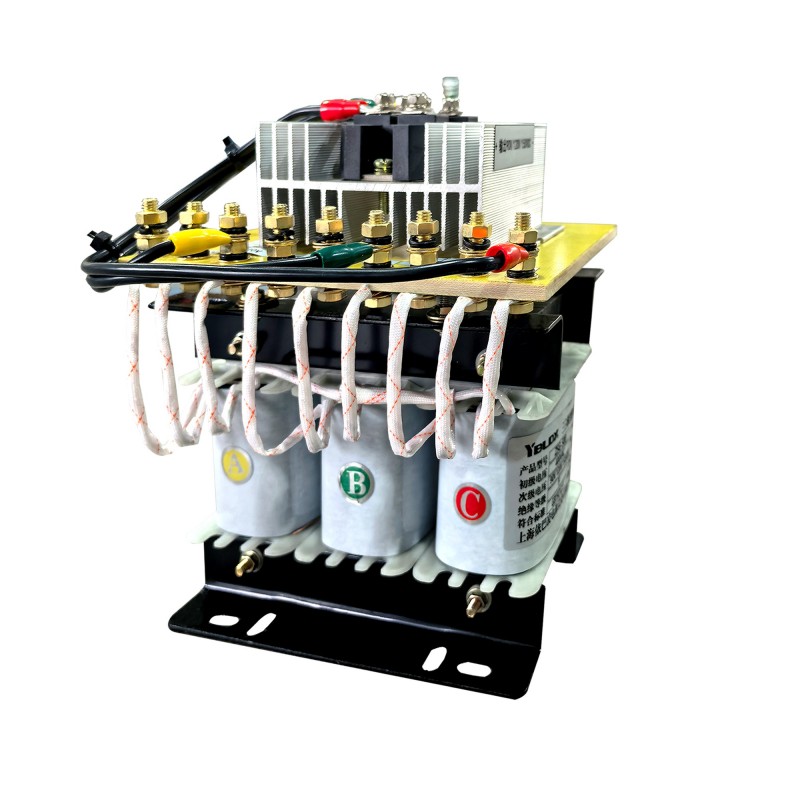

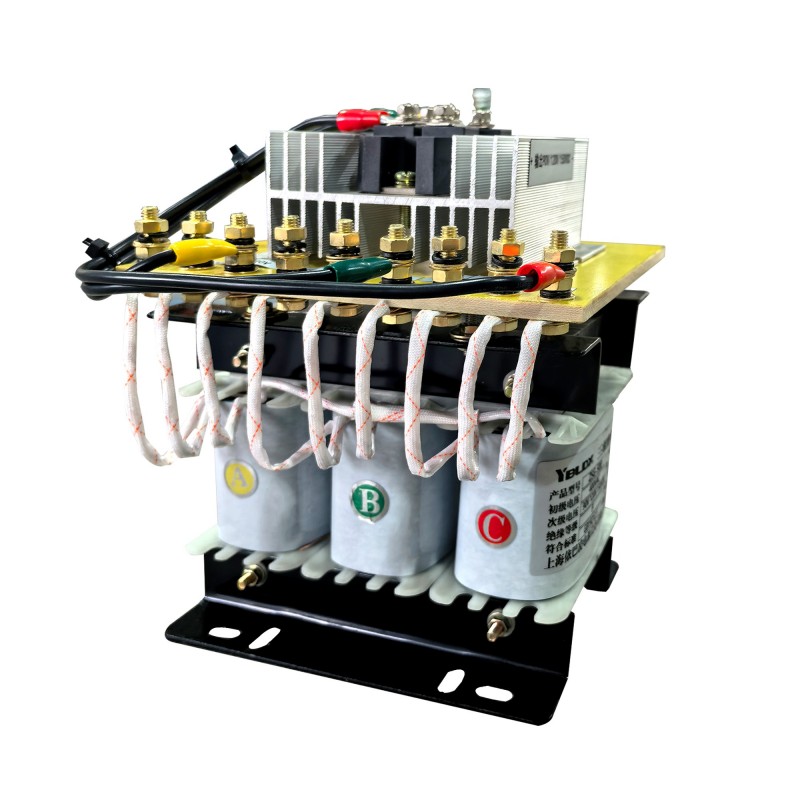

Transformador Trifásico Tipo Seco ZSG

O transformador trifásico tipo seco ZSG é um dispositivo que converte a energia da rede na energia exigida pelos retificadores e é amplamente utilizado em vários campos industriais. Sua principal função é converter energia CA em energia CC, e o transformador é adequado para uma variedade de cenários de aplicação, incluindo carregamento de bateria, eletrólise eletroquímica e fontes de alimentação retificadoras industriais em geral, etc.

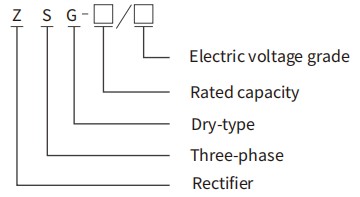

Números de modelo e seus significados

Condições normais de operação

Para garantir que os transformadores trifásicos do tipo seco ZSG operem de forma segura, estável e eficiente dentro de sua vida útil projetada, o ambiente de instalação e operação desses transformadores deve atender estritamente a uma série de condições de limite claras.

Em termos de condições climáticas, o limite superior da temperatura do ar ao redor não deve exceder +40°C, a temperatura média dentro de 24 horas deve ser controlada abaixo de +30°C e a temperatura mínima não deve ser inferior a -5°C.

Ao mesmo tempo, a umidade relativa da atmosfera deve ser ≤50% a +40°C, a umidade relativa média mensal máxima no mês mais chuvoso deve atingir 90%, mas deve-se garantir que a temperatura mínima média mensal seja de +25°C para evitar condensação prejudicial na superfície.

Em termos de condições geográficas, o local de instalação dos transformadores trifásicos do tipo núcleo ZSG normalmente não deve exceder uma altitude de 2.000 metros. Se exceder este limite, a capacidade e o isolamento devem ser reduzidos e reforçados de forma adequada.

A faixa de desvio em estado estacionário permitida da tensão da fonte de alimentação de entrada é de ±5% do valor nominal para evitar o risco de sobreexcitação do núcleo.

Além disso, os transformadores devem ser colocados em uma posição sem vibrações e choques severos, com uma base sólida e boa ventilação, e longe de poeira corrosiva, condutora ou gases inflamáveis ​​e explosivos.

Estas condições juntas formam a estrutura ambiental básica para uma operação confiável. Qualquer desvio destas condições pode acelerar o envelhecimento do isolamento, aumentar as perdas ou causar falhas. Portanto, antes da seleção e localização, deve ser totalmente avaliado e confirmado.

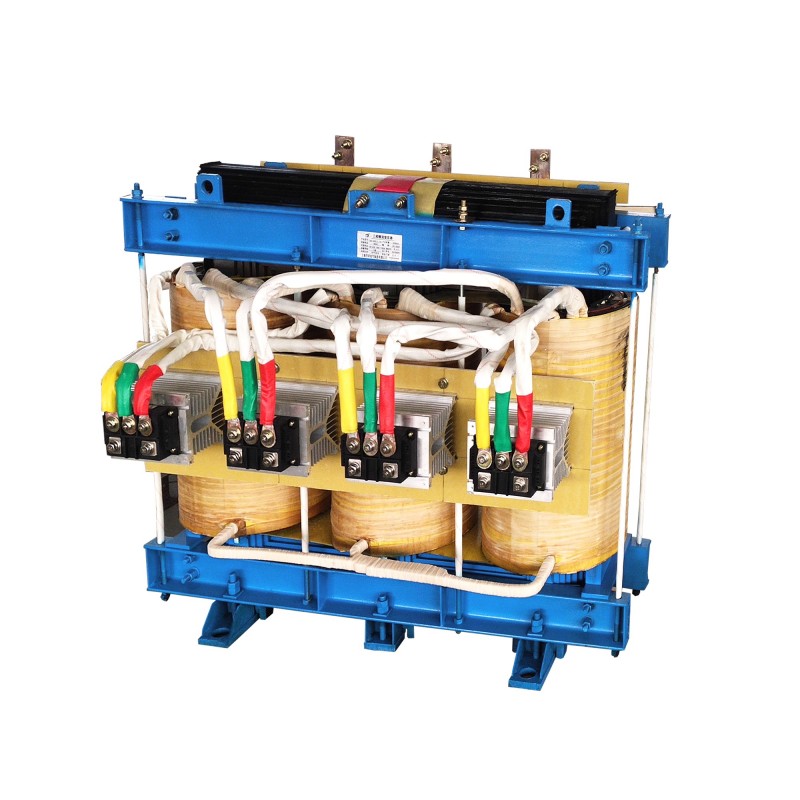

O núcleo do transformador trifásico tipo seco ZSG

O núcleo do transformador trifásico do tipo seco ZSG é um sofisticado sistema eletromagnético e mecânico projetado para ambientes industriais agressivos. Consiste principalmente em quatro componentes funcionais.

Sistema de circuito magnético: a base para a transmissão de energia, usando chapas de aço silício orientadas laminadas a frio de alta qualidade e alta permeabilidade magnética que são empilhadas em etapas para formar um núcleo trifásico de três colunas. Isso garante uma operação eficiente e com baixas perdas.

Sistema de circuito: o corpo principal para conversão de energia. Os enrolamentos de alta e baixa tensão são geralmente enrolados com folha de cobre livre de oxigênio T2 ou fio de cobre plano e passam por um processo de impregnação por pressão a vácuo (VPI), onde são impregnados e curados com resina resistente a altas temperaturas para formar uma estrutura integrada sólida, à prova de umidade e condutora de calor.

Esta é a chave para permitir que o transformador trifásico tipo seco ZSG possa lidar com cargas de impacto.

Sistema de isolamento e dissipação de calor: a garantia de uma operação confiável. O isolamento entre camadas e entre espiras composto por DMD, Nomex, etc. resistentes a altas temperaturas, juntamente com as vias aéreas de resfriamento e dispositivos de resfriamento de ar forçado dentro dos enrolamentos, trabalham juntos para garantir que o aumento de temperatura seja controlado.

Proteção mecânica final e sistema de fiação: fornece proteção através de um invólucro de placa de aço revestido de plástico e realiza conexões elétricas confiáveis ​​através de terminais de cobre ou barramentos com alta capacidade de condução de corrente.

Perguntas frequentes

P: Como está o prazo de entrega?

R: Geralmente leva cerca de 30 dias após a confirmação do pedido.

P: Você aceitaria usar nosso logotipo?

R: Se for boa quantidade, não há problema em fazer OEM.

P: Vocês oferecem válvula de drenagem externa e amostrador com caixa com chave?

R: Estamos começando a adicionar mais e mais unidades de estoque que possuem válvula de drenagem externa e amostrador com caixa com trava, bem como medidores externos em caixa com trava por questões de segurança.

P: quanta garantia?

R: 24 meses, fornece peças danificadas por causas não humanas dentro de um ano.

P: Você é uma empresa comercial ou fabricante?

R: Somos uma fábrica de manufatura.
