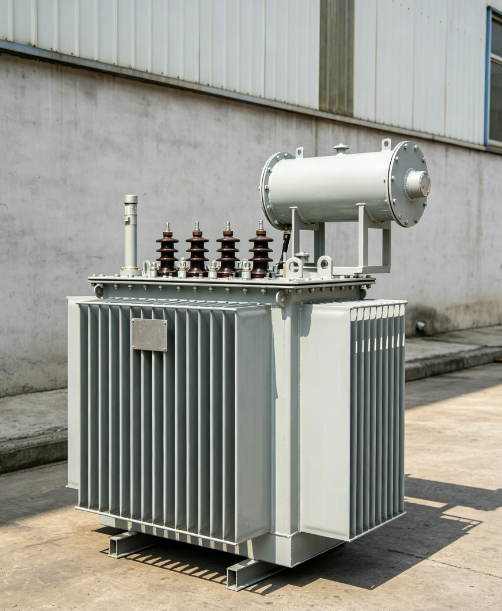

O que é um transformador de distribuição imerso em óleo S13?

Um transformador S13 é um transformador de distribuição trifásico imerso em óleo, comumente usado em sistemas de distribuição de 10kV/0,4kV. A sua função principal é simples: reduzir a eletricidade de alta tensão para eletricidade de baixa tensão para utilização em fábricas, comunidades residenciais e centros comerciais.

No entanto, difere dos modelos S11 e S9 anteriores – é mais eficiente em termos energéticos.

Esta “eficiência energética” não depende de um “modo ecológico”, mas sim de atualizações de design físico:

O núcleo de ferro usa chapas de aço silício orientadas laminadas a frio de alta qualidade.

Adota um processo de empilhamento de voltas totalmente esquadrado para um circuito magnético mais suave.

Sua perda sem carga é em média 20-30% menor do que a dos transformadores de distribuição imersos em óleo S11.

Resumindo, quando energizado 24 horas por dia, o S13 sozinho consome bem menos energia.

Por que éo transformador de distribuição imerso em óleo S13um "lucro da poupança"?

As perdas do transformador se enquadram em duas categorias principais:

Perda sem carga (perda do núcleo): Ocorre enquanto o transformador estiver energizado, independente da carga, pois o núcleo de ferro consome energia. Este é um “custo fixo”.

Perda de carga (perda de cobre): Gerada pelo calor quando a corrente passa pelos enrolamentos sob carga. As perdas aumentam com cargas mais pesadas.

O S13 otimiza ambos os tipos de perdas.

Exemplo

Para um transformador de 500kVA:

Transformador de distribuição imerso em óleo S11: ~960W de perda sem carga

Transformador de distribuição imerso em óleo S13: perda sem carga de ~680W

Diferença: 280W

Isto pode parecer insignificante, mas vamos calcular: 280 W × 24 horas × 365 dias = Aproximadamente 2.452,8 kWh por ano

Com um preço de eletricidade industrial de 0,8 yuan/kWh, isso economiza quase 1.962,24 yuans anualmente. Com uma vida útil de 20 a 30 anos para um transformador, as economias aumentam significativamente.

Não se trata apenas de “pequenas poupanças” – é suficiente para financiar um pequeno transformador durante a sua vida útil.

Onde estáo transformador de distribuição imerso em óleo S13Adequado para uso?

Características técnicas: sem tecnologia sofisticada, apenas desempenho sólido

O transformador de distribuição imerso em óleo S13 não é um produto de “vanguarda”. Suas vantagens vêm de melhores materiais e mão de obra sólida:

Núcleo de Ferro – Aço silício orientado laminado a frio de alta permeabilidade, empilhado com juntas sobrepostas totalmente esquadradas. Baixa resistência magnética, baixas perdas por correntes parasitas.

Enrolamentos – Cobre puro padrão (ou alumínio de alta pureza, se solicitado). O isolamento da camada é feito com cuidado – sem atalhos.

Óleo Isolante – Óleo de transformador de boa qualidade. Antes de sair da fábrica, testamos sua rigidez dielétrica, teor de umidade e perda dielétrica.

Tanque – Radiadores corrugados ou aletados, totalmente vedados e soldados. Resistente a vazamentos e resistente à corrosão.

Estrutura opcional totalmente vedada – isola o óleo do ar. Retarda o envelhecimento e reduz a manutenção.

Este não é um produto “bom o suficiente”. Ele foi projetado para funcionar continuamente por anos.

Pontos importantes a considerar ao selecionar um

Capacidade (kVA) – Some toda a potência de sua carga e deixe uma margem de segurança de 30 a 50%. Não corte muito apertado.

Cobre vs. alumínio – O cobre custa mais. O alumínio custa menos. Se o seu equipamento funciona dia e noite, opte pelo cobre.

Tanque totalmente selado vs. tanque conservador: Totalmente selado para uso externo e sem supervisão, livre de manutenção; os tanques conservadores permitem a observação do nível de óleo para inspeções regulares.

Grau de eficiência energética: O S13 atende à atual eficiência energética Classe 1 de acordo com os novos padrões nacionais. Para perdas ainda menores, considere transformadores S20 ou de liga amorfa (custo mais elevado).

Ambiente de instalação

Transformadores imersos em óleo funcionam bem em ambientes externos. Apenas certifique-se de cuidar de três coisas: impermeabilização, anti-roubo e ventilação. Não apenas os exponha e esqueça deles.

Um exemplo do mundo real

Uma fábrica têxtil tinha dois transformadores S9 de 800kVA antigos que funcionavam há mais de dez anos. A produção não mudou muito, mas a conta de luz continuou subindo a cada ano.

Eles calcularam os números: mudar para transformadores S13 de 800kVA reduziria a perda de carga de aproximadamente 1.800W (S9) para cerca de 800W (S13). Isso representa quase 8.760 kWh economizados por ano – apenas com os transformadores parados.

O diretor da fábrica disse de forma simples: "Depois de instalar os novos transformadores, os medidores de eletricidade giram mais devagar. Os números falam por si."
